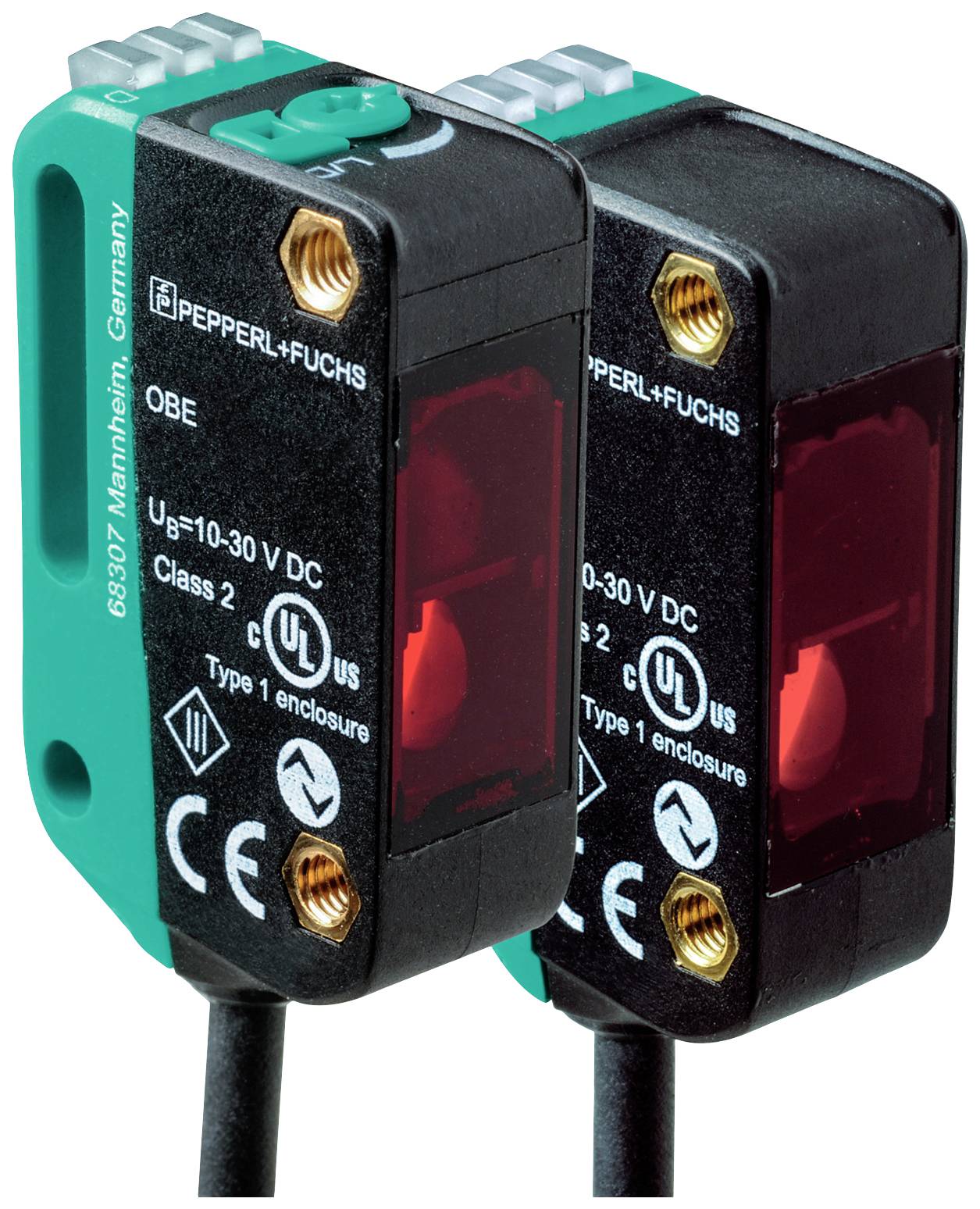

Pepperl+Fuchs OBE12M-R100-SE5F-IO-0,3M-V1 jednocestná svetelná závora, 308442, prepínač, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
jednocestná svetelná závora
Funkcia
prepínač
Prevádzkové napätie max.
30 V/DC
Pripojenie
M12, 4-pólové
Typ
OBE12M-R100-SE5F-IO-0,3M-V1
Datasheety: (PDF)
Počet
Celkom (117,88 € / kus)
117,88 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
jednocestná svetelná závora
- Typ
OBE12M-R100-SE5F-IO-0,3M-V1
- Funkcia
prepínač
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Typ kontaktu
1 PNP
- Výstupy
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
1000 Hz
- Pripojenie
M12, 4-pólové
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
15 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
11 mm
- V
37.1 mm
- Hĺbka
21.5 mm
- Rozmer.
(š x v x h) 11 x 37.1 x 21.5 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628723 Pepperl+Fuchs OBE12M-R100-SE5F-IO-0,3M-V1 jednocestná svetelná závora, 308442, prepínač, 10 - 30 V/DC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 12 m, svetelný zdroj: LED, typ svetla: červené, striedavé svetlo, výstup signálu: 1 PNP, skratuvzdorné, chránené proti prepólovaniu, typ rozhrania: IO-Link (cez C/Q = pin 4), spínacie typ: je možné prepínať typ spínania snímača. Stav pri dodaní je: C/Q - Pin4: PNP NO kontakt / tmavé spínanie, IO-Link výstup alarmu - Pin2: PNP NC kontakt, pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- jednotlivé zložky
- Vysielač: OBE12M-R100-S-IO-0.3M-V1
- Prijímač: OBE12M-R100-E5F-IO-0.3M-V1
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 12 m
- Limitný dosah: 15 m
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1 m
- Uhol otvorenia: 3,7°
- Limit vonkajšieho svetla: EN 60947-5-2: 30 000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 462 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | statická nehybnosť - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: Prijímač: Prepínač Svetlo/Tma
- Ovládanie: Prijímač: nastavenie citlivosti
- Zobrazenie parametrov: IO-Link komunikácia: zelená LED krátko zhasne (1 Hz)
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- Prúd naprázdno: Vysielač: ≤ 14mA | Prijímač: ≤ 13 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- ID zariadenia: Odosielateľ: 0x110401 (1115137) | Prijímač: 0x11030B (1114891)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Odosielateľ: | Výstup procesných dát: 2 bit | Prijímač: | Vstup procesných dát: 2 bity | Výstup procesných dát: 2 bity
- Podpora režimu SIO: áno
- Typ kompatibilného hlavného portu: A
- vstup
- Testovací vstup: Vypnutie vysielača pri +U B VÝCHOD
- Výstup pred poruchou: 1 PNP, neaktívny pri podkročení funkčnej rezervy po cca 5 s | Okamžite neaktívne, ak sa počas doby blikania vyskytnú 4 prerušenia lúča.
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: PNP normálne otvorené / tmavé prepínanie, IO-Link | Výstup alarmu - Pin2: PNP normálne zatvorené
- Výstup signálu: 1 PNP, skratuvzdorný, chránený proti prepólovaniu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 11 mm
- Výška púzdra: 37,1 mm
- Hĺbka púzdra: 21,5 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť: Vysielač: cca 10 g Prijímač: cca 10 g
- Dĺžka kábla: 0,3 m
