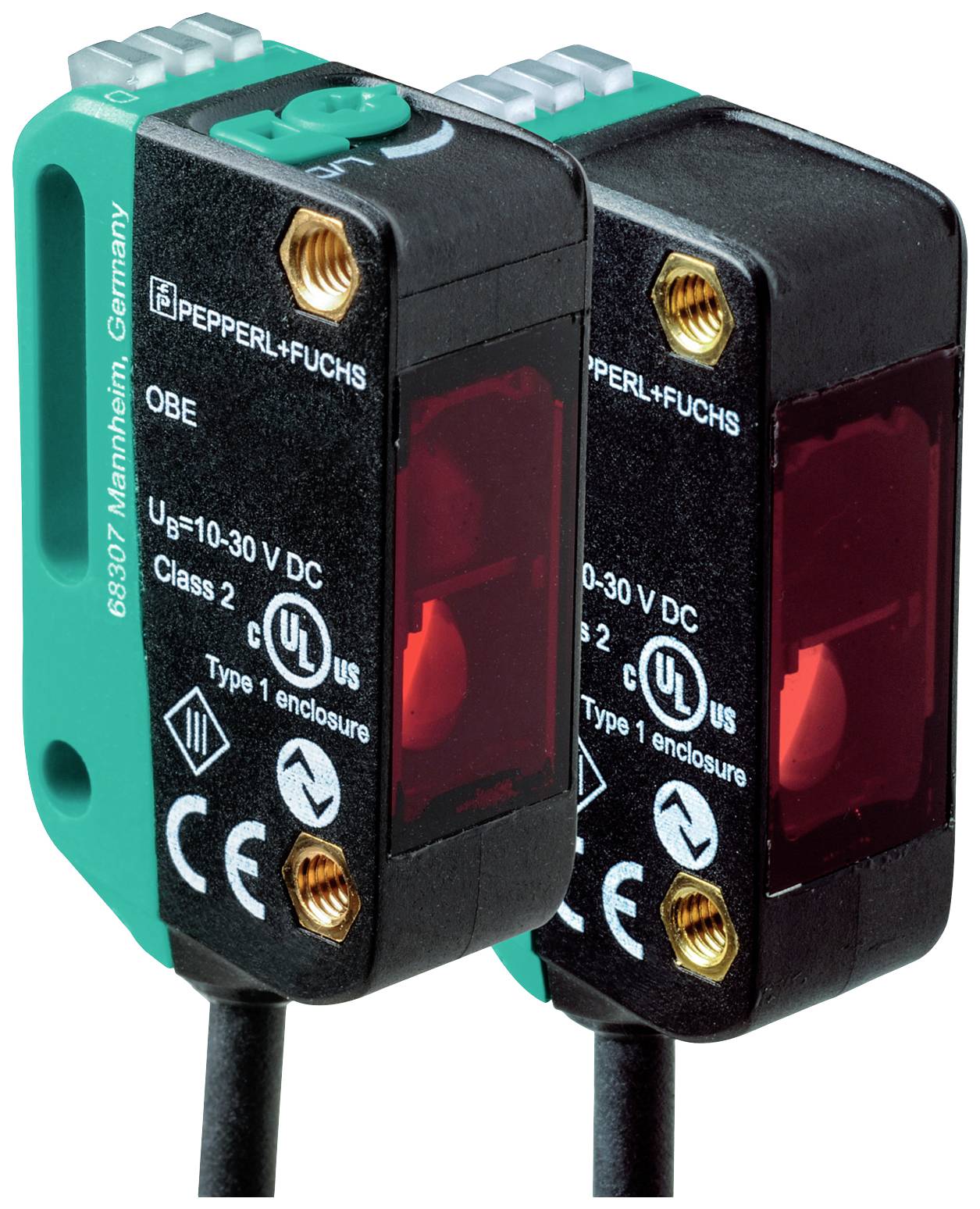

Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 jednocestná svetelná závora, 281002, prepínač, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
jednocestná svetelná závora
Funkcia
prepínač
Prevádzkové napätie max.
30 V/DC
Pripojenie
M8
Typ
OBE12M-R100-SEP-IO-0,3M-V3
Datasheety: (PDF)
Počet
Celkom (121,94 € / kus)
121,94 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
jednocestná svetelná závora
- Typ
OBE12M-R100-SEP-IO-0,3M-V3
- Funkcia
prepínač
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Typ kontaktu
1 PNP
- Výstupy
NPN, zatvárač
PNP, otvárač
- Spínacia frekvencia
1000 Hz
- Pripojenie
M8
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
15 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
11 mm
- V
37.1 mm
- Hĺbka
21.5 mm
- Rozmer.
(š x v x h) 11 x 37.1 x 21.5 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2629273 Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 jednocestná svetelná závora, 281002, prepínač, 10 - 30 V/DC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 12 m, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 1 výstup push-pull, skratuvzdorný, chránený proti prepólovaniu, odolný proti prepätiu, typ rozhrania: IO-Link (cez C/ Q = kolík 4), typ spínania: typ spínania snímača je možné prepínať. Stav pri dodaní je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link, pripojenie: pevný kábel 300 mm so zástrčkou M8 x 1, 3-pin, prevádzkové napätie: 10 . .. 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- jednotlivé zložky
- Vysielač: OBE12M-R100-S-IO-0.3M-V3
- Prijímač: OBE12M-R100-EP-IO-0.3M-V3
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 12 m
- Limitný dosah: 15 m
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1 m
- Uhol otvorenia: 3,7°
- Limit vonkajšieho svetla: EN 60947-5-2: 30 000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 462 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: Prijímač: Prepínač Svetlo/Tma
- Ovládanie: Prijímač: nastavenie citlivosti
- Zobrazenie parametrov: IO-Link komunikácia: zelená LED krátko zhasne (1 Hz)
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- Prúd naprázdno: Vysielač: ≤ 14mA | Prijímač: ≤ 13 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- ID zariadenia: Odosielateľ: 0x110401 (1115137) | Prijímač: 0x110301 (1114881)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Odosielateľ: | Výstup procesných dát: 2 bit | Prijímač: | Vstup procesných dát: 2 bity | Výstup procesných dát: 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- vstup
- Testovací vstup: Vypnutie vysielača pri +U B VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link
- Výstup signálu: 1 výstup push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 11 mm
- Výška púzdra: 37,1 mm
- Hĺbka púzdra: 21,5 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 3-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť: Vysielač: cca 10 g Prijímač: cca 10 g
- Dĺžka kábla: 0,3 m
