Name: Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 jednocestná svetelná závora, 322705, spínanie za svetla, spínanie za tmy, prepína
Brand: Pepperl+Fuchs
SKU: 2628885
Availability: BackOrder

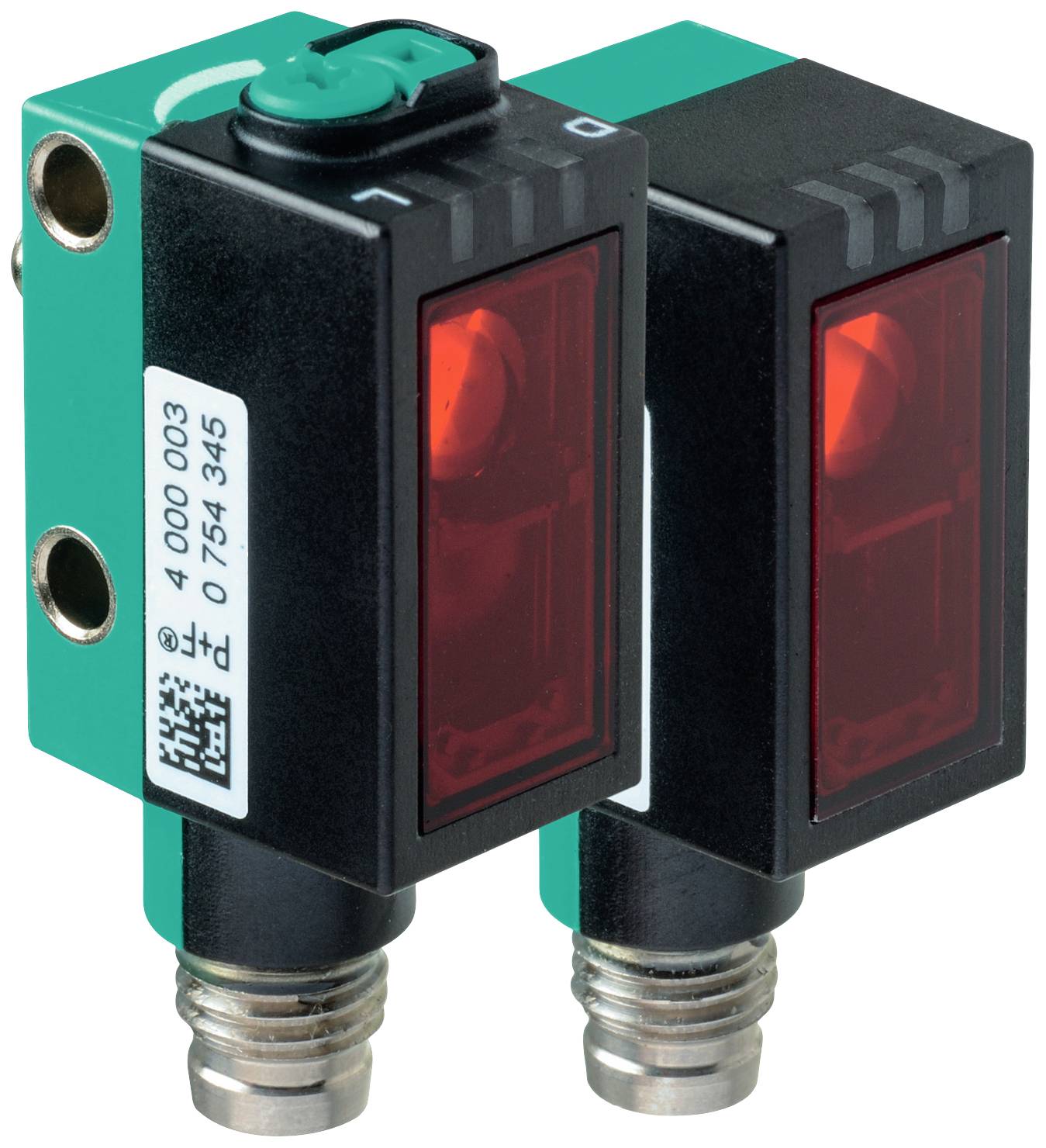

Dva kompaktné, obdĺžnikové optoelektronické senzory so zeleným krytom a červeným svetelným oknom, vhodné pre priemyselné aplikácie.

Ilustračný obrázok

Kategória výrobku

jednocestná svetelná závora

Funkcia

spínanie za svetla

spínanie za tmy

prepínač

Prevádzkové napätie max.

30 V/DC

Pripojenie

M8, 4-pólové

Typ

OBE12M-R101-S2EP1-IO-V31

Datasheety: (PDF)

Doručenie: Št 19. 11.

Počet

Celkom (134,99 € / kus)

134,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: jednocestná svetelná závora

Typ: OBE12M-R101-S2EP1-IO-V31

Funkcia: spínanie za svetla
spínanie za tmy
prepínač

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 0.5 ms

Výstupy: NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač

Spínacia frekvencia: 1000 Hz

Pripojenie: M8, 4-pólové

Materiál puzdra: polykarbonát

Typ vysielača: červená LED dióda

: 15 m

Min. teplota: -40 °C

Max. teplota: 60 °C

Šírka: 13.9 mm

V: 41.4 mm

Hĺbka: 18.3 mm

Rozmer.: (š x v x h) 13.9 x 41.4 x 18.3 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628885 Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 jednocestná svetelná závora, 322705, spínanie za svetla, spínanie za tmy, prepína

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628885 Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 jednocestná svetelná závora, 322705, spínanie za svetla, spínanie za tmy, prepína

Popis

Prevádzkový rozsah: 0 ... 12 m, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C/Q = pin 4), typ spínania: typ spínania snímača je prepínateľný. Stav dodávky je: C/Q - Pin4: NPN NC kontakt / spínanie svetla, PNP NO kontakt / tmavé spínanie, IO-Link /Q - Pin2: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, pripojenie: zariadenie konektor M8 x 1, 4-pin, prevádzkové napätie : 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140F)

Tento text bol preložený strojovo.

Prevedenie

jednotlivé zložky
Vysielač: OBE12M-R101-S-IO-V31
Prijímač: OBE12M-R101-2EP1-IO-V31
Všeobecné dáta
Prevádzkový rozsah: 0 ... 12 m
Limitný dosah: 15 m
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Identifikácia rizikovej skupiny LED: voľná skupina
Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1 m
Uhol otvorenia: 3,7°
Limit vonkajšieho svetla: EN 60947-5-2: 30 000 lux
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 462 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
Ovládanie: Prijímač: Prepínač Svetlo/Tma
Ovládanie: Prijímač: nastavenie citlivosti
Zobrazenie parametrov: IO-Link komunikácia: zelená LED krátko zhasne (1 Hz)
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
Prúd naprázdno: Vysielač: ≤ 14mA | Prijímač: ≤ 13 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = Pin 4)
Prenosová rýchlosť: COM2 (38,4 kbps)
Verzia IO-Link: 1.1
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Odosielateľ: | Výstup procesných dát: 2 bit | Prijímač: | Vstup procesných dát: 2 bity | Výstup procesných dát: 2 bity
Podpora režimu SIO: áno
ID zariadenia: Odosielateľ: 0x110401 (1115137) | Prijímač: 0x11030A (1114890)
Typ kompatibilného hlavného portu: A
vstup
Testovací vstup: Vypnutie vysielača pri +U B VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne zatvorené / prepínanie svetla, PNP normálne otvorené / tmavé spínanie, IO-Link | /Q - Pin2: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla
Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 1000 Hz
Čas odozvy: 0,5 ms
Dodržiavanie noriem a smerníc
Dodržiavanie zásad
Smernica EMC 2004/108/ES: EN 60947-5-2:2007+A1:2012
Zhoda s normami
Produktová norma: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
Normy: UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN62471:2008 | EN61131-9:2013
Schválenia a certifikáty
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Podmienky prostredia
Teplota okolia: -40 ... 60 °C (-40 ... 140 °F) |
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 13,9 mm
Výška púzdra: 41,4 mm
Hĺbka púzdra: 18,3 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: konektor zariadenia M8 x 1, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť: Vysielač: cca 10 g Prijímač: cca 10 g
