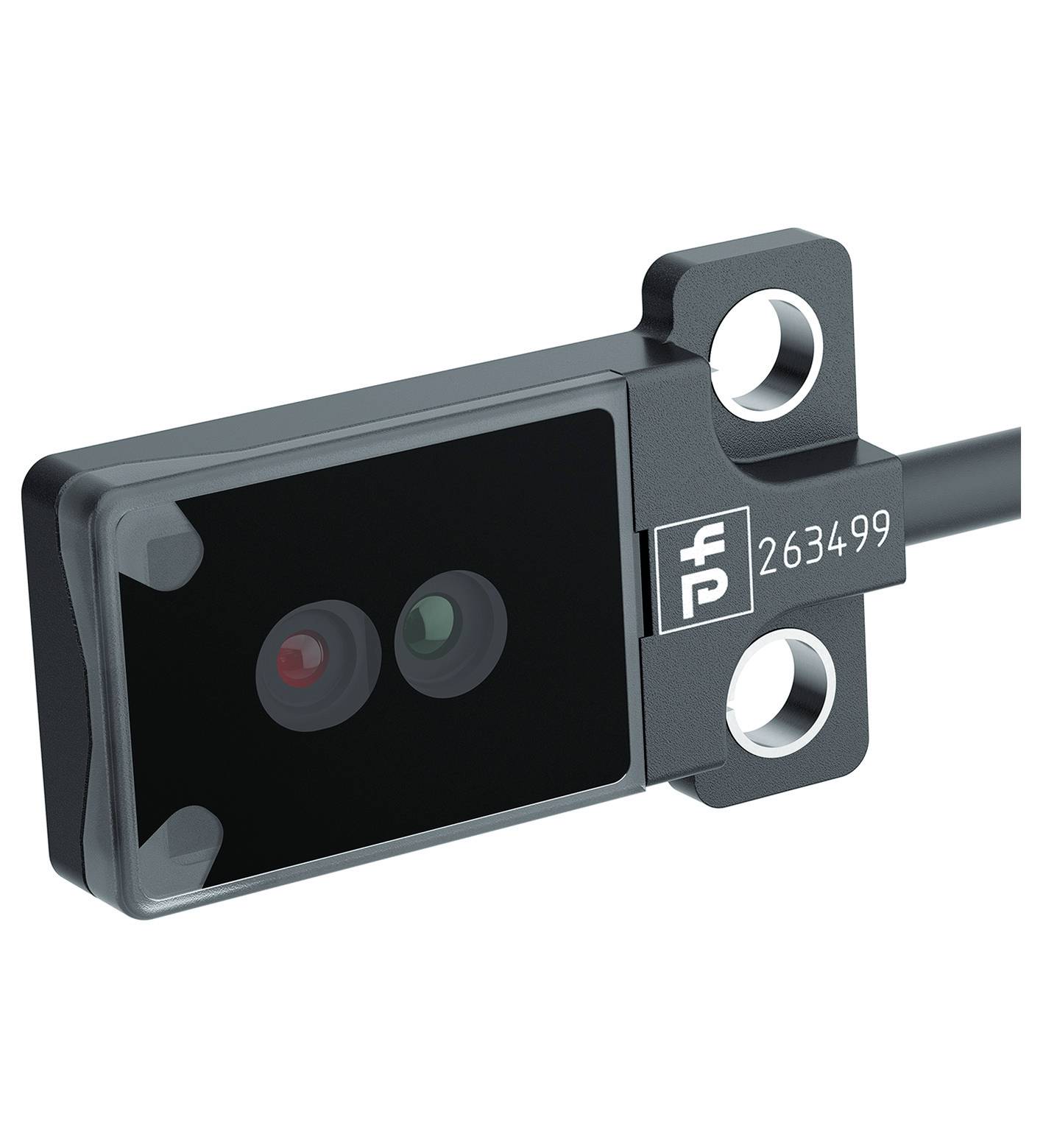

Pepperl+Fuchs OBE500-R3F-SE0-Y263492 jednocestná svetelná závora, 263492, spínanie za tmy, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
jednocestná svetelná závora
Funkcia
spínanie za tmy
Prevádzkové napätie max.
30 V/DC
Pripojenie
kábel
Datasheety: (PDF)
Počet
Celkom (174,79 € / kus)
174,79 €
bez DPH.
Doprava zadarmo
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
jednocestná svetelná závora
- Typ
OBE500-R3F-SE0-Y263492
- Funkcia
spínanie za tmy
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
500 µs
- Typ kontaktu
1 spínací
- Výstupy
NPN
- Spínacia frekvencia
1 kHz
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
- Vlnová dĺžka
630 nm
700 mm
- Vlastnosti
LED kontrolka
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Dĺžka
2 m
- Šírka
16 mm
- V
25.5 mm
- Hĺbka
4.1 mm
- (Ø)
90 mm
- Rozmer.
(Ø x v) 90 mm x 25.5 mm
- Obsah
1 ks
- Najmenší detekovateľný objekt (priemer)
1.5 mm
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627692 Pepperl+Fuchs OBE500-R3F-SE0-Y263492 jednocestná svetelná závora, 263492, spínanie za tmy, 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627692 Pepperl+Fuchs OBE500-R3F-SE0-Y263492 jednocestná svetelná závora, 263492, spínanie za tmy, 10 - 30 V/DC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 500 mm, svetelný žiarič: LED, typ svetla: červená, striedavé svetlo, 630 nm, výstup signálu: 1 NPN výstup, skratuvzdorné, chránené proti prepólovaniu, otvorený kolektor, typ spínania: NO kontakt / tmavé spínanie, pripojenie : pevný kábel 2 m, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -20 ... 60 °C (-4 ... 140F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- jednotlivé zložky
- Vysielač: OBE500-R3F-S
- Prijímač: OBE500-R3F-E0-Y814217
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 500 mm |
- Hraničný rozsah: 700 mm |
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo, 630 nm
- Identifikácia rizikovej skupiny LED: voľná skupina
- Uhlová odchýlka: približne 2°
- Veľkosť predmetu: typicky od 1,5 mm
- Priemer svetelného bodu: cca 90 mm vo vzdialenosti 500 mm
- Uhol otvorenia: cca 5°
- Vyžarovanie svetla: čelné
- Limit vonkajšieho svetla: EN 60947-5-2: 25000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 806 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená, staticky svieti Zapnutie, skrat: LED zelená bliká (cca 4 Hz)
- Funkčný displej: Prijímač: LED žltá, svieti, keď svetelný lúč neprekáža, bliká pri podkročení funkčnej rezervy; vypnuté pri prerušení lúča
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Prúd naprázdno: Vysielač: ≤ 11mA | Prijímač: ≤ 8 mA
- Trieda ochrany: III
- vstup
- Testovací vstup: Test spínacej funkcie pri 0 V
- Prah spínania: zaučenie
- VÝCHOD
- Typ spínania: normálne otvorené / tmavé spínanie
- Výstup signálu: 1 výstup NPN, odolný proti skratu, ochrana proti prepólovaniu, otvorený kolektor
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 50 mA, odporová záťaž
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: cca 1 kHz
- Čas odozvy: 500 µs
- zhoda
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Uznanie UL: E87056, uznané cULus, zdroj napájania triedy 2
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -20 ... 60 °C (-4 ... 140F)
- Skladovacia teplota: -20 ... 70 °C (-4 ... 158°F)
- mechanické údaje
- Šírka púzdra: 16 mm
- Výška púzdra: 25,5 mm
- Hĺbka púzdra: 4,1 mm
- Ochranný druh IP67
- Pripojenie: pevný kábel 2 m
- materiál
- Puzdro: PC (polykarbonát) a nehrdzavejúca oceľ
- Svetelná emisia: PMMA
- Kábel: PUR
- Hmotnosť: cca 20 g na senzor
- Uťahovací moment pre upevňovacie skrutky: 1 Nm
- Dĺžka kábla: 2 m
