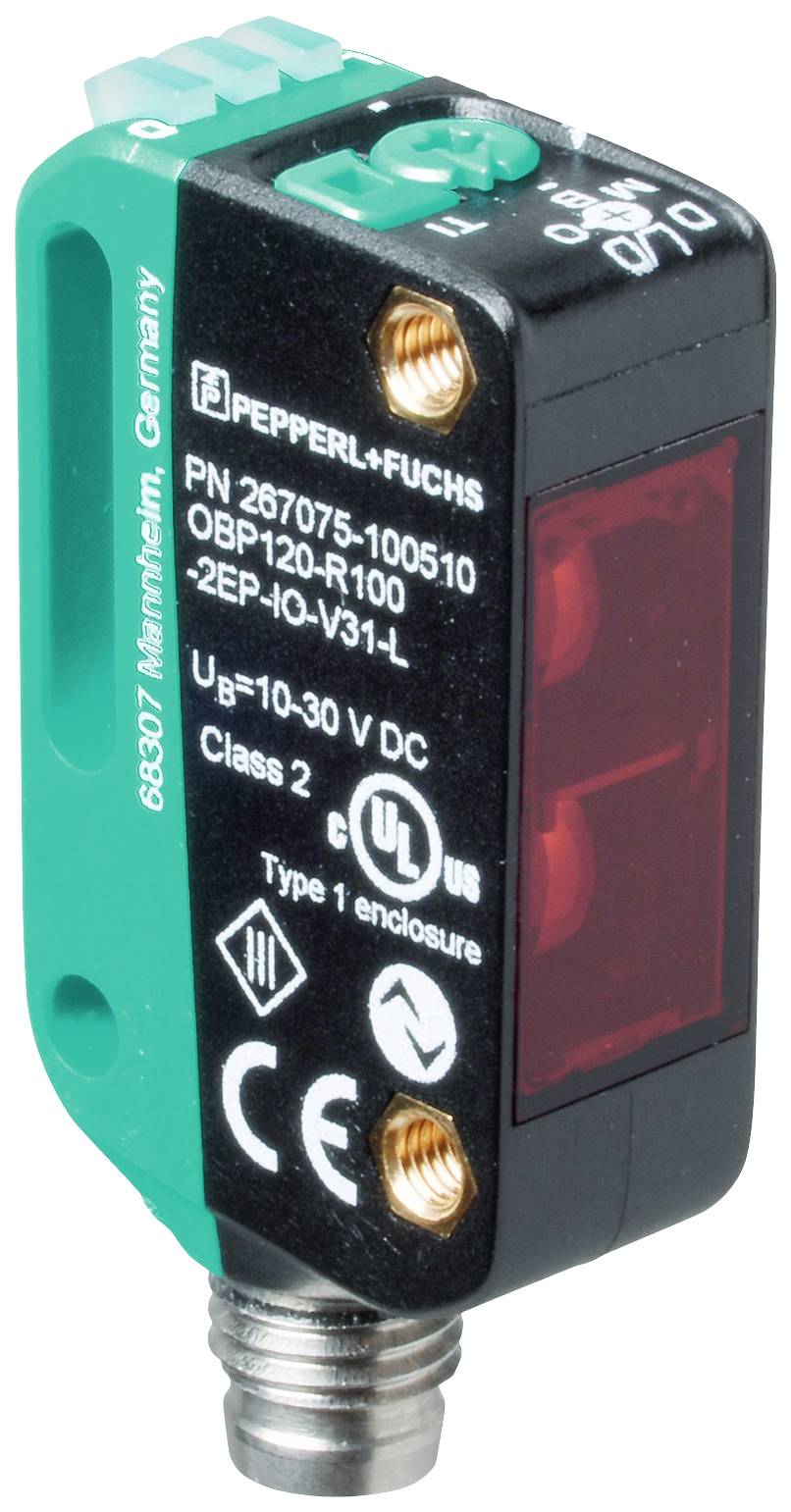

Ilustračný obrázok
Pepperl+Fuchs OBP120-R100-2EP-IO-V31-L Senzor spúšťových značiek 1 ks (d x š x v) 21.5 x 11 x 44.5 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
Senzor spúšťových značiek
Min. prevádzkové napätie
10 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
OBP120-R100-2EP-IO-V31-L
Datasheety: (PDF)
Počet
Celkom (369,00 € / kus)
369,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
Senzor spúšťových značiek
- Typ
OBP120-R100-2EP-IO-V31-L
- Obsah
1 ks
- Vlastnosti
LED kontrolka
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Spínacie napätie (max.)
30 V/DC
- Spínací prúd (max.)
100 mA
- Pripojenie
konektor M8
IP67
IP69
IP69K
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Dĺžka
21.5 mm
- Šírka
11 mm
- V
44.5 mm
- Rozmer.
(d x š x v) 21.5 x 11 x 44.5 mm
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627267 Pepperl+Fuchs OBP120-R100-2EP-IO-V31-L Senzor spúšťových značiek 1 ks (d x š x v) 21.5 x 11 x 44.5 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627267 Pepperl+Fuchs OBP120-R100-2EP-IO-V31-L Senzor spúšťových značiek 1 ks (d x š x v) 21.5 x 11 x 44.5 mm Piece
Popis
Rozsah snímania: 25 ... 120 mm, optické rozlíšenie: spúšť [čierna, 6%] šírka 1 mm na bielom pozadí [biela, 90%]; Rozdiel kontrastu min.50%, svetelný žiarič: laserová dióda, typ svetla: červená, striedavé svetlo, výstup signálu: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO- Link (cez C/Q = pin 4), typ spínania: typ spínania snímača je možné prepínať . Stav dodávky je: C/Q - Pin4: NPN NO kontakt / spínanie svetla, PNP NC kontakt / tmavé spínanie, IO-Link /Q - Pin2: NPN kontakt NC / tmavé spínanie, PNP NO kontakt / spínanie svetla, pripojenie: zariadenie konektor M8 x 1, 4-pin, teplota okolia : -40 ... 60 °C (-40 ... 140F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah snímania: 25 ... 120 mm
- Rozsah nastavenia: 25 ... 120 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: laserová dióda
- Typ svetla: červené, striedavé svetlo
- Charakteristika lasera
- Poznámka: LASEROVÉ SVETLO, NEPOZERAJTE SA DO LÚČA
- Laserová trieda: 1
- Vlnová dĺžka: 680nm
- Divergencia lúča:> 5 mrad d63< 1 mm v rozsahu 50 mm ... 250 mm
- Trvanie impulzu: 1,6 µs
- Obnovovacia frekvencia: približne 28,5 kHz
- Maximálna energia impulzu: 10,4 nJ
- Optické rozlíšenie: spúšťacia značka [čierna, 6%] šírka 1 mm na bielom pozadí [biela, 90%]; Rozdiel kontrastu min. 50 %
- Priemer svetelného bodu:< 1 mm vo vzdialenosti 60 mm
- Uhol otvorenia: približne 0,3°
- Limit vonkajšieho svetla: EN 60947-5-2: 40 000 lux
- Teach-In: statické a dynamické zaučenie
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 560 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statický na - objekt detekovaný | statické vypnutie - objekt nebol rozpoznaný
- Ovládanie: tlačidlo Teach-in
- Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
- elektrické údaje
- Menovité prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 20 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Profil zariadenia: Smart Sensor
- ID zariadenia: 0x110C01 (1117185)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
- Podpora režimu SIO: áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / prepínanie svetla, PNP normálne zatvorené / tmavé prepínanie, IO-Link | /Q - Pin2: NPN normálne zatvorené / tmavé prepínanie, PNP normálne otvorené / prepínanie svetla
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 3300 Hz
- Čas odozvy: 125 µs
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Laserová bezpečnosť: EN 60825-1:2014
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- trieda ochrany
- Menovité izolačné napätie: 30 V
- Menovité impulzné výdržné napätie: 800 V
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie FDA: IEC 60825-1:2007 Vyhovuje 21 CFR 1040.10 a 1040.11 s výnimkou odchýlok podľa oznámenia o laseri č. 50 zo dňa 24. júna 2007
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F) |
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- Stupeň znečistenia: 3
- mechanické údaje
- Šírka púzdra: 11 mm
- Výška púzdra: 44,5 mm
- Hĺbka púzdra: 21,5 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: konektor zariadenia M8 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 10 g
