Name: Pepperl+Fuchs OBT20-R101-2P1-IO reflexné svetelný snímač, 267075-100527, spínanie za tmy, zaclonenie pozadia, spínanie z
Brand: Pepperl+Fuchs
SKU: 2628776
Availability: BackOrder

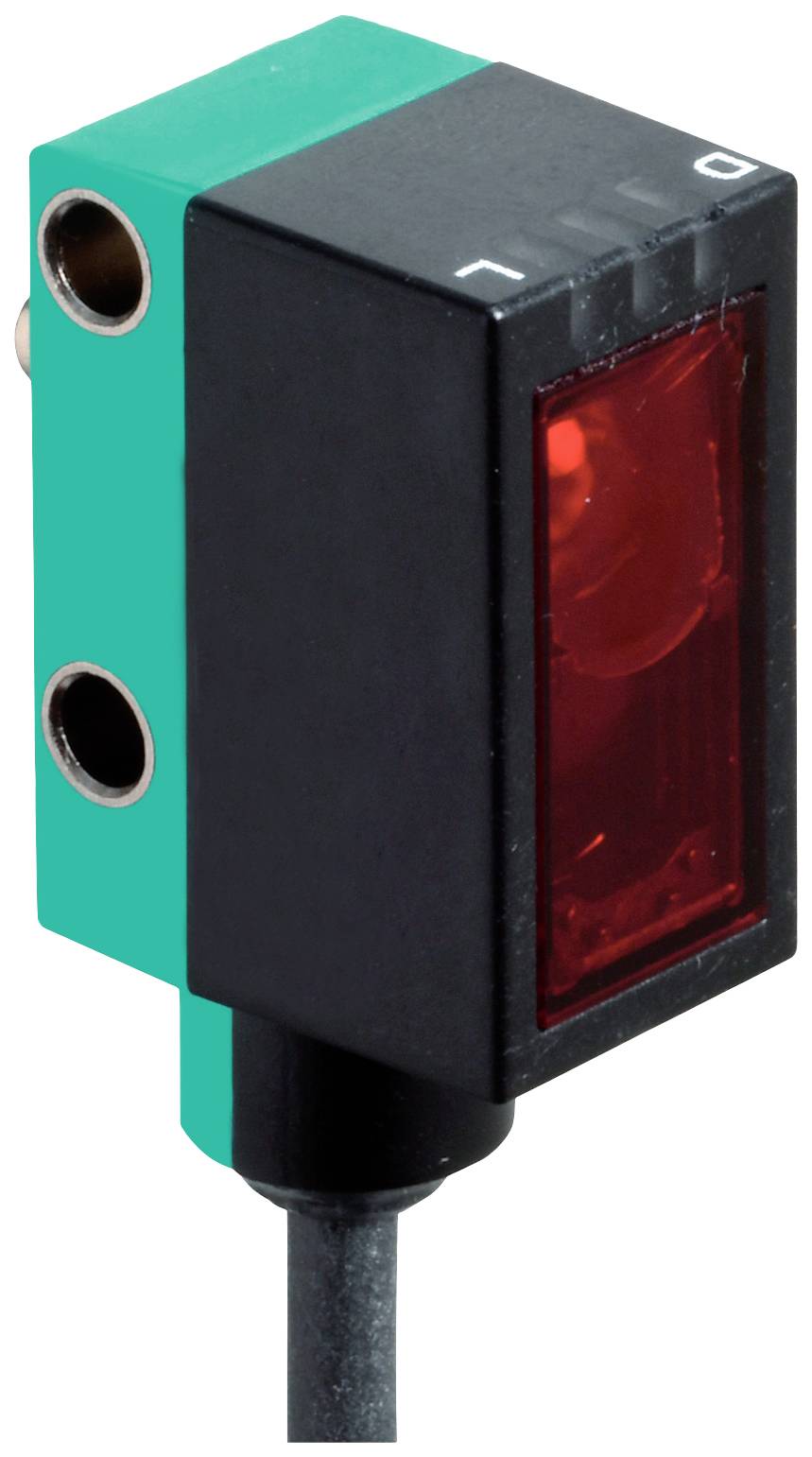

Obdĺžnikový senzor s čiernym krytom a červeným okienkom, kábel dole, dva upevňovacie body na boku, určený pre priemyselné použitie.

Ilustračný obrázok

Kategória výrobku

reflexné svetelný snímač

Funkcia

spínanie za tmy

zaclonenie pozadia

spínanie za svetla

Prevádzkové napätie max.

30 V/DC

Pripojenie

kábel

Typ

OBT20-R101-2P1-IO

Datasheety: (PDF)

Doručenie: Ut 29. 12. 2026

Počet

Celkom (189,99 € / kus)

189,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: reflexné svetelný snímač

Typ: OBT20-R101-2P1-IO

Funkcia: spínanie za tmy
zaclonenie pozadia
spínanie za svetla

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 1 ms

Výstupy: NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač

Spínacia frekvencia: 500 Hz

Pripojenie: kábel

Dĺžka kábla: 2 m

Materiál puzdra: polykarbonát

Typ vysielača: červená LED dióda

: 25 mm

Vlastnosti: S podsvietením
LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šírka: 13.9 mm

V: 31.9 mm

Hĺbka: 18.3 mm

Rozmer.: (š x v x h) 13.9 x 31.9 x 18.3 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628776 Pepperl+Fuchs OBT20-R101-2P1-IO reflexné svetelný snímač, 267075-100527, spínanie za tmy, zaclonenie pozadia, spínanie z

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628776 Pepperl+Fuchs OBT20-R101-2P1-IO reflexné svetelný snímač, 267075-100527, spínanie za tmy, zaclonenie pozadia, spínanie z

Popis

Rozsah skenovania: 7 ... 20 mm, svetelný žiarič: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = BK), typ obvodu: C/Q - Pin4: NPN otvárač / tmavé spínanie, PNP NO kontakt / spínanie svetla, IO-Link /Q - Pin2: NPN NO kontakt / spínanie svetla, PNP NC kontakt / tmavé spínanie, pripojenie: pevný kábel 2 m, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Rozsah skenovania: 7 ... 20 mm
Rozsah skenovania max.: 5 ... 25 mm
Potlačenie pozadia: od 25 mm
Referenčný objekt: štandardná biela, 100 mm x 100 mm
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Identifikácia rizikovej skupiny LED: voľná skupina
Rozdiel čierna/biela (6%/90%): cca 1 mm
Priemer svetelného bodu: cca 1,5 mm pri 20 mm
Uhol otvorenia: cca 3°
Limit vonkajšieho svetla: EN 60947-5-2: 40 000 lux
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 600 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
Funkčný displej: LED žltá: | statický na - objekt detekovaný | statické vypnutie - objekt nebol rozpoznaný
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 25 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = BK)
Profil zariadenia: Smart Sensor
Prenosová rýchlosť: COM2 (38,4 kbps)
Verzia IO-Link: 1.1
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
Podpora režimu SIO: áno
ID zariadenia: 0x110501 (1115393)
Typ kompatibilného hlavného portu: A
VÝCHOD
Typ obvodu: | C/Q - Pin4: NPN normálne zatvorené / tmavé prepínanie, PNP normálne otvorené / prepínanie svetla, IO-Link | /Q - Pin2: NPN normálne otvorené / prepínanie svetla, PNP normálne zatvorené / tmavé prepínanie
Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 500 Hz
Čas odozvy: 1 ms
zhoda
Komunikačné rozhranie: IEC 61131-9
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Podmienky prostredia
Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 13,9 mm
Výška púzdra: 31,9 mm
Hĺbka púzdra: 18,3 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: pevný kábel 2 m
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 36 g
Dĺžka kábla: 2 m
