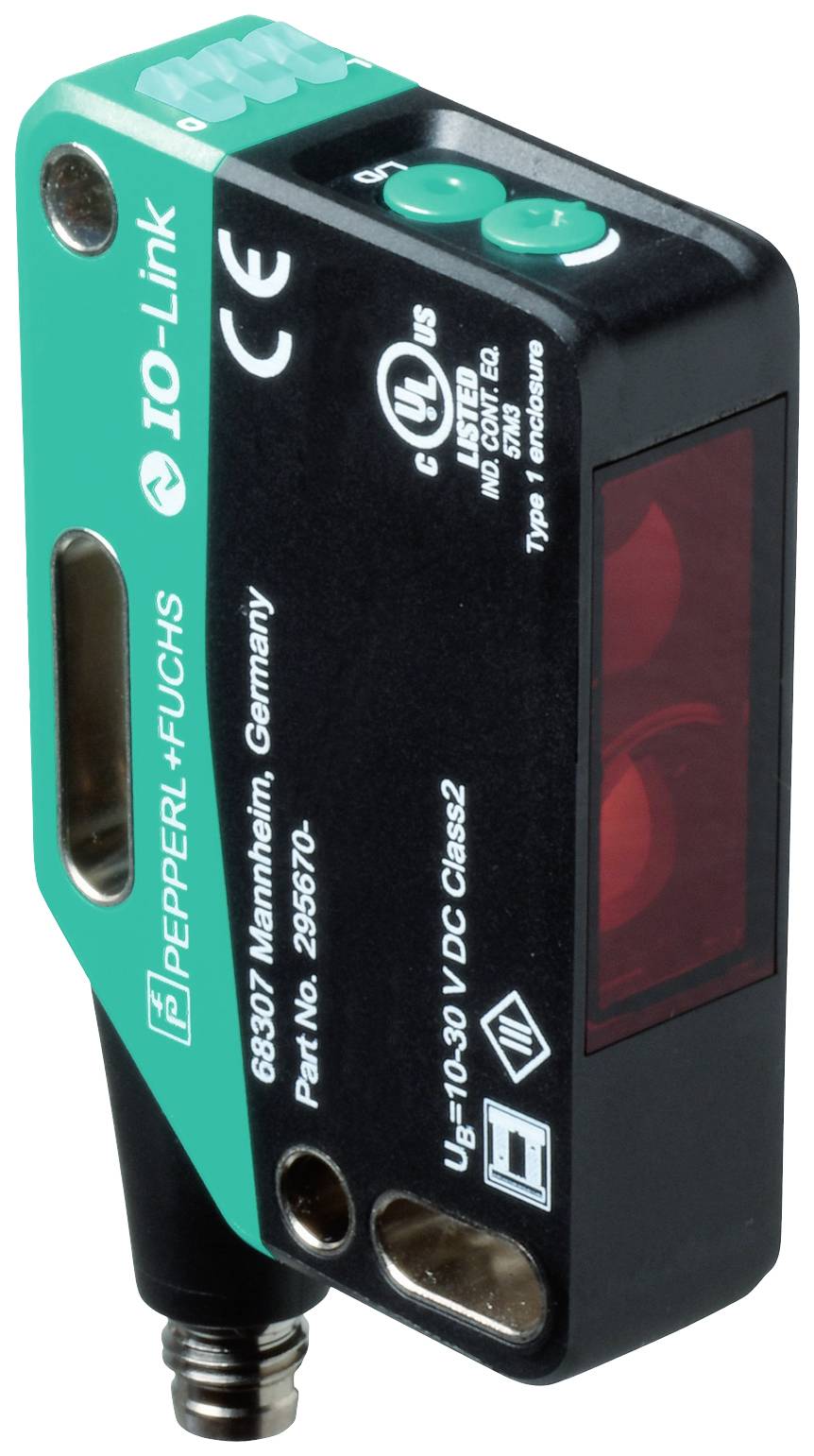

Ilustračný obrázok
Pepperl+Fuchs OMT300-R201-IEP-IO-V31-L snímač vzdialenosti 1 ks 18 - 30 V/DC Max. dosah: 300 mm (d x š x v) 41.7 x 15 x
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
snímač vzdialenosti
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Max. dosah
300 mm
Datasheety: (PDF)
Počet
Celkom (515,00 € / kus)
515,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
snímač vzdialenosti
- Typ
OMT300-R201-IEP-IO-V31-L
- Obsah
1 ks
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Spínacie napätie (max.)
30 V/DC
- Spínací prúd (max.)
100 mA
- Vlastnosti
LED kontrolka
- Typ vysielača
laserová dióda
- Priemer lúča
3 mm
- Kategória lasera
1
- Výstupy
PNP
NPN
- Rozlíšenie
0.1 mm
- Min. dosah (vo voľnom priestore)
100 mm
300 mm
- Tolerancia ±
0.5 %
IP67
IP69
IP69K
- Min. teplota
10 °C
- Max. teplota
50 °C
- Dĺžka
41.7 mm
- Šírka
15 mm
- V
61.7 mm
- Rozmer.
(d x š x v) 41.7 x 15 x 61.7 mm
- Typ závitu, šírka pripojenie
M8 x 1
- Číslo výrobcu
295670-100355
- Počet pólov
4
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627655 Pepperl+Fuchs OMT300-R201-IEP-IO-V31-L snímač vzdialenosti 1 ks 18 - 30 V/DC Max. dosah: 300 mm (d x š x v) 41.7 x 15 x
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627655 Pepperl+Fuchs OMT300-R201-IEP-IO-V31-L snímač vzdialenosti 1 ks 18 - 30 V/DC Max. dosah: 300 mm (d x š x v) 41.7 x 15 x
Popis
Svetelný žiarič: laserová dióda, typ svetla: červená, striedavé svetlo, signálny výstup: 1 push-pull výstup, 1 analógový výstup, skratuvzdorný, chránený proti prepólovaniu, odolný proti prepätiu, typ rozhrania: IO-Link ( cez C/Q = Pin 4), typ obvodu: Stav pri dodaní je: C/Q - Pin4 : kontakt NPN NO, kontakt PNP NC, IO-Link I - Pin2: analógový výstup 4...20 mA, pripojenie: zariadenie konektor M8 x 1, 4-pin, prevádzkové napätie: 18 ... 30 V DC, teplota okolia: 10 ... 50 °C (50 ... 122 °F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah merania: 100 ... 300 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: laserová dióda
- Typ svetla: červené, striedavé svetlo
- Charakteristika lasera
- Poznámka: LASEROVÉ SVETLO, NEPOZERAJTE SA DO LÚČA
- Laserová trieda: 1
- Vlnová dĺžka: 680nm
- Divergencia lúča:> 5 mrad, d63< 2,8 mm v rozsahu 350 mm ... 800 mm
- Trvanie impulzu: 5,5 µs
- Opakovacia frekvencia: cca 2,4 kHz
- maximálna energia impulzu:< 40 nJ
- Uhlová odchýlka: Max +/- 1,5°
- Priemer svetelného bodu: cca 3 mm vo vzdialenosti 300 mm
- Uhol otvorenia: približne 0,3°
- Limit vonkajšieho svetla: EN 60947-5-2: 45000 lux
- Rozlíšenie: 0,1 mm
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 470 hod
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Zobrazenie funkcie: LED žltá: staticky svieti - spínací výstup aktívny staticky vypnutý - spínací výstup neaktívny
- Ovládanie: tlačidlo Teach-in
- Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
- elektrické údaje
- Prevádzkové napätie: 18 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 18 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Profil zariadenia: Identifikácia a diagnostika | Smart senzor typ 0 / typ 3.3
- ID zariadenia: 0x11191B (1120539)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 3 ms
- Šírka procesných dát: Vstup procesných dát 4 bajty | Výstup procesných dát 2 bit
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ okruhu: Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené, PNP normálne zatvorené, IO-Link | I - Pin2: analógový výstup 4...20 mA
- Výstup signálu: 1 výstup push-pull, 1 analógový výstup, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Čas odozvy: 2 ms
- analógový výstup
- Typ výstupu: 1 prúdový výstup: 4 ... 20 mA
- odolnosť proti zaťaženiu:> výstup napätia 1 kΩ ; ≤ 470Ω prúdový výstup
- Čas zotavenia: 2 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Laserová bezpečnosť: EN 60825-1:2014
- presnosť merania
- Posun teploty: 0,05 %/K
- Čas zahrievania: 5 min
- Reprodukovateľnosť:< 0,5 %
- Chyba linearity: 0,5 %
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Schválenie FDA: IEC 60825-1: 2014 Vyhovuje 21 CFR 1040.10 a 1040.11 s výnimkou odchýlok podľa Laser Notice No. 50 zo dňa 24. júna 2007
- Podmienky prostredia
- Teplota okolia: 10 ... 50 °C (50 ... 122°F)
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 61,7 mm
- Hĺbka púzdra: 41,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: konektor zariadenia M8 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 44 g
