Name: Pepperl+Fuchs PROSCAN-T/32/76a optický snímač, 419579, 12 - 38 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628888
Availability: BackOrder

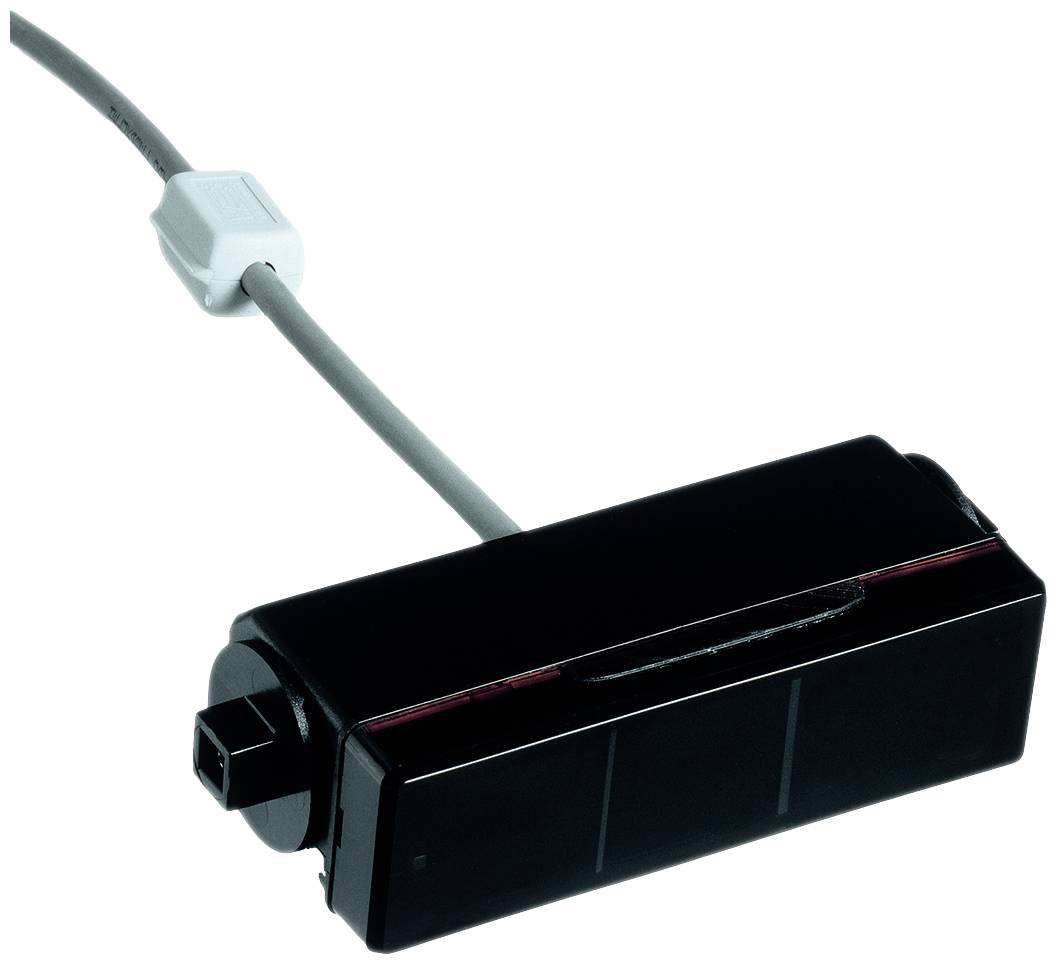

Obdĺžnikový čierny senzor s káblom a bielou zástrčkou. Senzor má hladký povrch a obdĺžnikový tvar.

Ilustračný obrázok

Kategória výrobku

optický snímač

Prevádzkové napätie max.

38 V/DC

Pripojenie

kábel

Typ

PROSCAN-T/32/76a

Min. prevádzkové napätie

12 V/DC

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (499,00 € / kus)

499,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: optický snímač

Typ: PROSCAN-T/32/76a

Min. prevádzkové napätie: 12 V/DC

Prevádzkové napätie max.: 38 V/DC

Prevádzkové napätie: 12 - 38 V/DC

Reakčná doba: 50 ms

Výstupy: PNP

Pripojenie: kábel

Dĺžka kábla: 3 m

Materiál puzdra: ABS

Vlastnosti materiálu: bez obsahu halogénov

Typ vysielača: IRED

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 60 °C

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628888 Pepperl+Fuchs PROSCAN-T/32/76a optický snímač, 419579, 12 - 38 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628888 Pepperl+Fuchs PROSCAN-T/32/76a optický snímač, 419579, 12 - 38 V/DC, 1 ks

Popis

Typ svetla: infračervené, striedavé svetlo, signálny výstup: 1 PNP, skratuvzdorné, chránené proti prepólovaniu, otvorený kolektor, typ spínania: výstup aktívny / neaktívny programovateľný, pripojenie: pevný kábel 3 m, bezhalogénový, s feritom jadro, spomaľujúce horenie podľa UN/ECE-R118 alebo ISO 14572, Prevádzkové napätie: 12 ... 38 V DC, teplota okolia: -20 ... 60 °C (-4 ... 140F)

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Dotykové pole: plné pole: 2300 mm x 80 mm | ľavé/pravé pole: 1150 mm x 80 mm | Stred poľa: 1000 mm x 80 mm || (Hodnoty pre montážnu výšku 2 m)
Svetelný žiarič: 12 x IRED
Typ svetla: infračervené, striedavé svetlo
Čas učenia: cca 4 s
Čas otvorenia: 3s/10s, programovateľný
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 630 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 60 %
Indikátory/ovládacie prvky
Funkčný indikátor: LED červená: svieti, keď je detekovaný objekt, bliká počas fázy učenia
Ovládacie prvky: Programovací spínač pre typ spínania, doba otvorenia, dotykový panel
elektrické údaje
Prevádzkové napätie: 12 ... 38 V DC
Zvlnenie: 10 %
Prúd bez záťaže: 100 mA
vstup
Testovací vstup: Vypnutie vysielača pomocou +Ub
VÝCHOD
Typ spínania: Výstup aktívny / neaktívny programovateľný
Výstup signálu: 1 PNP, skratuvzdorný, ochrana proti prepólovaniu, otvorený kolektor
Spínané napätie: 38V DC
Spínací prúd: 200mA
Doba odozvy:< 50 ms
Čas pádu: 200 ms
Dodržiavanie noriem a smerníc
Zhoda s normami
Produktová norma: EN 60947-5-2
Normy: EN 50155 kapitola 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 | Podrobnosti nájdete v správe o teste
Horľavosť: Spomaľovač horenia podľa UN/ECE-R118 alebo ISO 14572
Schválenia a certifikáty
Predpis EHK OSN číslo 10 (E1): Číslo typového schválenia: 046982
Podmienky prostredia
Teplota okolia: -25 ... 60 °C (-13 ... 140F)
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Montážna výška: 1000 ... 2500 mm
Ochranný druh IP52
Pripojenie: 3 m pevný kábel, bezhalogénový, s feritovým jadrom
materiál
Puzdro: ABS
Svetelná emisia: PMMA
Hmotnosť pribl. 100 g

Popis

Prevedenie

Všeobecné dáta
Dotykové pole: plné pole: 2300 mm x 80 mm | ľavé/pravé pole: 1150 mm x 80 mm | Stred poľa: 1000 mm x 80 mm || (Hodnoty pre montážnu výšku 2 m)
Svetelný žiarič: 12 x IRED
Typ svetla: infračervené, striedavé svetlo
Čas učenia: cca 4 s
Čas otvorenia: 3s/10s, programovateľný
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 630 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 60 %
Indikátory/ovládacie prvky
Funkčný indikátor: LED červená: svieti, keď je detekovaný objekt, bliká počas fázy učenia
Ovládacie prvky: Programovací spínač pre typ spínania, doba otvorenia, dotykový panel
elektrické údaje
Prevádzkové napätie: 12 ... 38 V DC
Zvlnenie: 10 %
Prúd bez záťaže: 100 mA
vstup
Testovací vstup: Vypnutie vysielača pomocou +Ub
VÝCHOD
Typ spínania: Výstup aktívny / neaktívny programovateľný
Výstup signálu: 1 PNP, skratuvzdorný, ochrana proti prepólovaniu, otvorený kolektor
Spínané napätie: 38V DC
Spínací prúd: 200mA
Doba odozvy:< 50 ms
Čas pádu: 200 ms
Dodržiavanie noriem a smerníc
Zhoda s normami
Produktová norma: EN 60947-5-2
Normy: EN 50155 kapitola 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 | Podrobnosti nájdete v správe o teste
Horľavosť: Spomaľovač horenia podľa UN/ECE-R118 alebo ISO 14572
Schválenia a certifikáty
Predpis EHK OSN číslo 10 (E1): Číslo typového schválenia: 046982
Podmienky prostredia
Teplota okolia: -25 ... 60 °C (-13 ... 140F)
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Montážna výška: 1000 ... 2500 mm
Ochranný druh IP52
Pripojenie: 3 m pevný kábel, bezhalogénový, s feritovým jadrom
materiál
Puzdro: ABS
Svetelná emisia: PMMA
Hmotnosť pribl. 100 g
