Name: Pepperl+Fuchs senzor IA6-12GM50-IU-V1 70109006 M12 zdanlivo zarovnaný analógový
Brand: Pepperl+Fuchs
SKU: 2628000
Availability: BackOrder

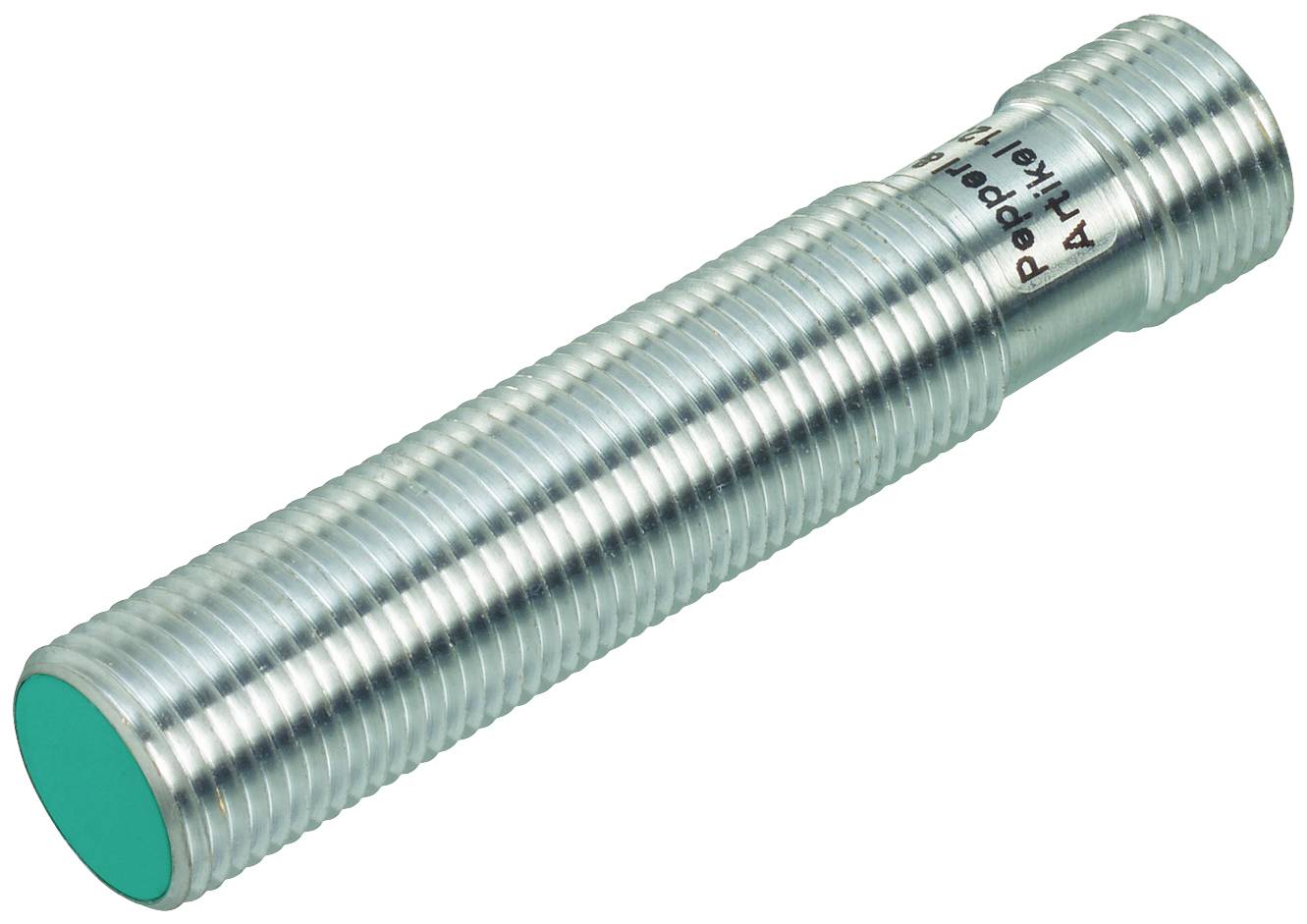

Valcovitý kovový predmet s vrúbkovaným povrchom a zeleným zakončením, pravdepodobne snímač alebo technická súčiastka.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Výstupy

analógový

Vyhotovenie (senzory)

Induktívne

Pripojenie

zástrčka M12, 4-pólová

Datasheety: (PDF)

Doručenie: St 2. 12.

Počet

Celkom (239,99 € / kus)

239,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: IA6-12GM50-IU-V1

Min. prevádzkové napätie: 15 V/DC

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 15 - 30 V

Výstupy: analógový

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: pochrómovaný

Spôsob konštrukcie: zdanlivo zarovnaný

Konštrukčná veľkosť: M12

Pripojenie: zástrčka M12, 4-pólová

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1000 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628000 Pepperl+Fuchs senzor IA6-12GM50-IU-V1 70109006 M12 zdanlivo zarovnaný analógový

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628000 Pepperl+Fuchs senzor IA6-12GM50-IU-V1 70109006 M12 zdanlivo zarovnaný analógový

Popis

Inštalácia: takmer zapustená, typ výstupu: analógový prúdový výstup alebo analógový napäťový výstup, prevádzkové napätie: 15 ... 30 V, zvlnenie 20% UB

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Typ výstupu: analógový prúdový výstup alebo analógový napäťový výstup
Inštalácia: takmer v jednej rovine
Polarita výstupu: DC
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 18 mm x 18 mm x 1 mm
redukčný faktor r Al : 0,33
redukčný faktor r Cu : 0,28
redukčný faktor r V2A (1,4301) : 0,8
redukčný faktor r pani : 0,43
Rozsah merania: 0 ... 6 MM
Typ výstupu: 4-vodičový
vlastnosti
podmienky inštalácie
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Prevádzkové napätie: 15 ... 30 V, zvlnenie 20% U B
Medzná frekvencia (3dB): 1000 Hz
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: áno
Opakovateľnosť: ±0,32 mm
Rozlíšenie: 0... 1 um
Prúd naprázdno: ≤10 mA
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 551 a
Diagnostické pokrytie (DC): 0 %
analógový výstup
Typ výstupu: 0 ... 10V / 4 ... 20 mA
Odpor záťaže: prúdový výstup A2: 0,4 kΩ (U B =15V) / 1kΩ (U B = 30 V)
Záťažový prúd: napäťový výstup A1: ≤ 15 mA
Doba zotavenia: 20 ms
Nulový bod tolerancie nastavenia: ≤ ± 10 % konečnej hodnoty
Posun teploty: ± 5 % (0 ... 70 °C) | ±10 % (-25... 0 °C)
Zvlnenie: 20 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Schválenia a certifikáty
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
Materiál puzdra: mosadz, pochrómované
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 27 g
