Name: Pepperl+Fuchs senzor NBB15-F148P10-ARO 321184-0001 zarovnaná relé
Brand: Pepperl+Fuchs
SKU: 2627862
Availability: BackOrder

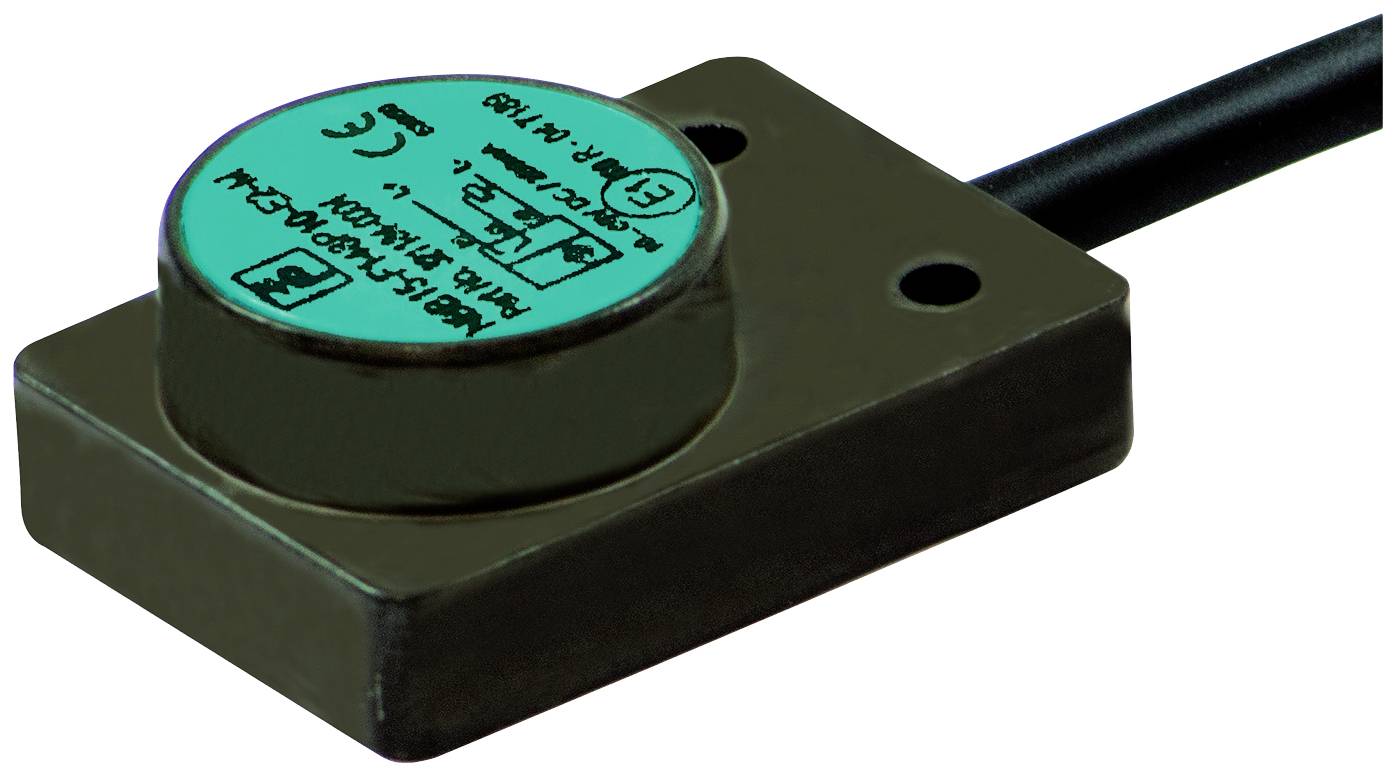

Obdĺžnikový aproximačný spínač s guľatou hlavou senzora. Na tento spínač je pripojený čierny kábel. Kryt je kovový.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

15 mm

Výstupy

relé

Datasheety: (PDF)

Doručenie: Ut 8. 12.

Počet

Celkom (154,99 € / kus)

154,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB15-F148P10-ARO

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 15 mm

Výstupy: relé

Materiál puzdra: hliník

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: eloxovaný

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP67
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 600 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627862 Pepperl+Fuchs senzor NBB15-F148P10-ARO 321184-0001 zarovnaná relé

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627862 Pepperl+Fuchs senzor NBB15-F148P10-ARO 321184-0001 zarovnaná relé

Popis

Spínacia vzdialenosť: 15 mm, inštalácia: zapustená, funkcia spínania: normálne zatvorené (NC), typ výstupu: relé, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: otvárač (NC)
Typ výstupu: relé
Vzdialenosť snímania: 15 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 12,15 mm
redukčný faktor r Al : 0,45
redukčný faktor r Cu : 0,35
redukčný faktor r V2A (1,4301) : 0,8
redukčný faktor r pani : 0,5
Typ výstupu: relé
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 600 Hz
Hysterézia: 2... 20 % (zvyčajne 3 %)
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: nie
Pokles napätia: ≤ 0,5 V (≤ 0,275 V s prevádzkovým prúdom ≤ 100 mA)
Prevádzkový prúd: 0 ... 200 mA
Zvyškový prúd: ≤ 10µA
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 300 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1004 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,5 mm 2
Materiál puzdra: hliník, eloxovaný
Tvár: PBT
Stupeň krytia: IP67 / IP69K
Uťahovací moment pre skrutky krytu: ≤ 1,8 Nm
