Name: Pepperl+Fuchs senzor NBB4-F1-E3-6M 194908 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2627834
Availability: BackOrder

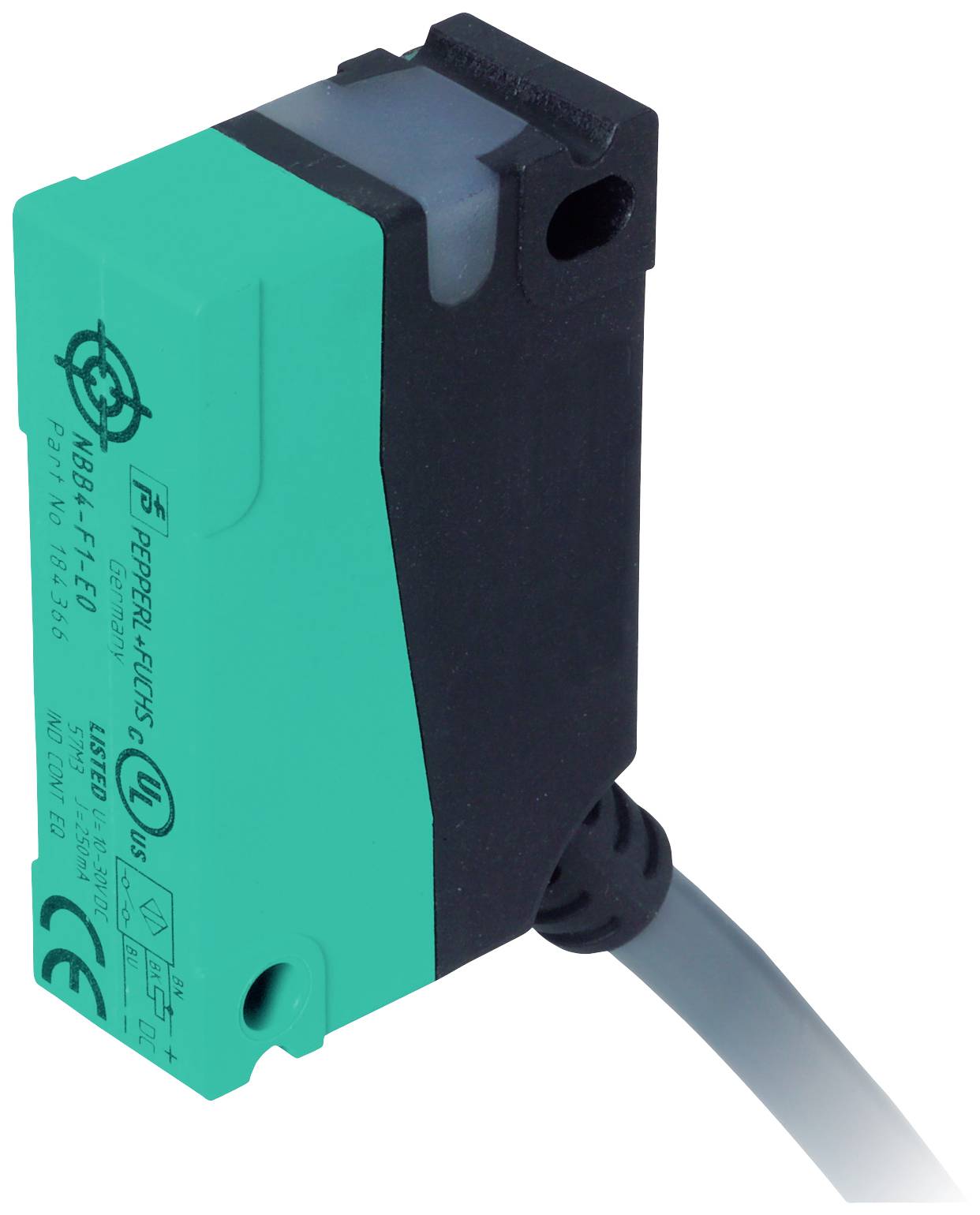

Obdĺžnikový zelený senzor s čiernym krytom a káblom, používaný na detekciu objektov v priemyselných aplikáciách.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

4 mm

Výstupy

PNP

Datasheety: (PDF)

Doručenie: Pi 13. 11.

Počet

Celkom (275,00 € / kus)

275,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB4-F1-E3-6M

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 4 mm

Výstupy: PNP

Materiál puzdra: polyamid

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 6 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1400 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627834 Pepperl+Fuchs senzor NBB4-F1-E3-6M 194908 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627834 Pepperl+Fuchs senzor NBB4-F1-E3-6M 194908 zarovnaná PNP

Popis

Spínacia vzdialenosť: 4 mm, inštalácia: zapustená, funkcia spínania: normálne uzavreté (NC), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V, prevádzkový prúd: 0 ... 250 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: otvárač (NC)
Typ výstupu: PNP
Vzdialenosť snímania: 4 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 3,24 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,45
redukčný faktor r V2A (1,4301) : 0,8
redukčný faktor r pani : 0,55
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V
Frekvencia spínania: 0 ... 1400 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2,5V
Menovité izolačné napätie: 60 V
Prevádzkový prúd: 0 ... 250 mA
Zostatkový prúd: 0 ... 0,01 mA, typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤15mA
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1640 n
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: PVC kábel, 6 m
Prierez drôtu: 0,5 mm 2
Materiál puzdra: PA
Tvár: PA
Ochranný druh IP67
Uťahovací moment pre upevňovacie skrutky: závit M3 max: 1,1 Nm
