Name: Pepperl+Fuchs senzor NBN40-U4L-Z2 233002 nezarovnaná dvoudrát
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

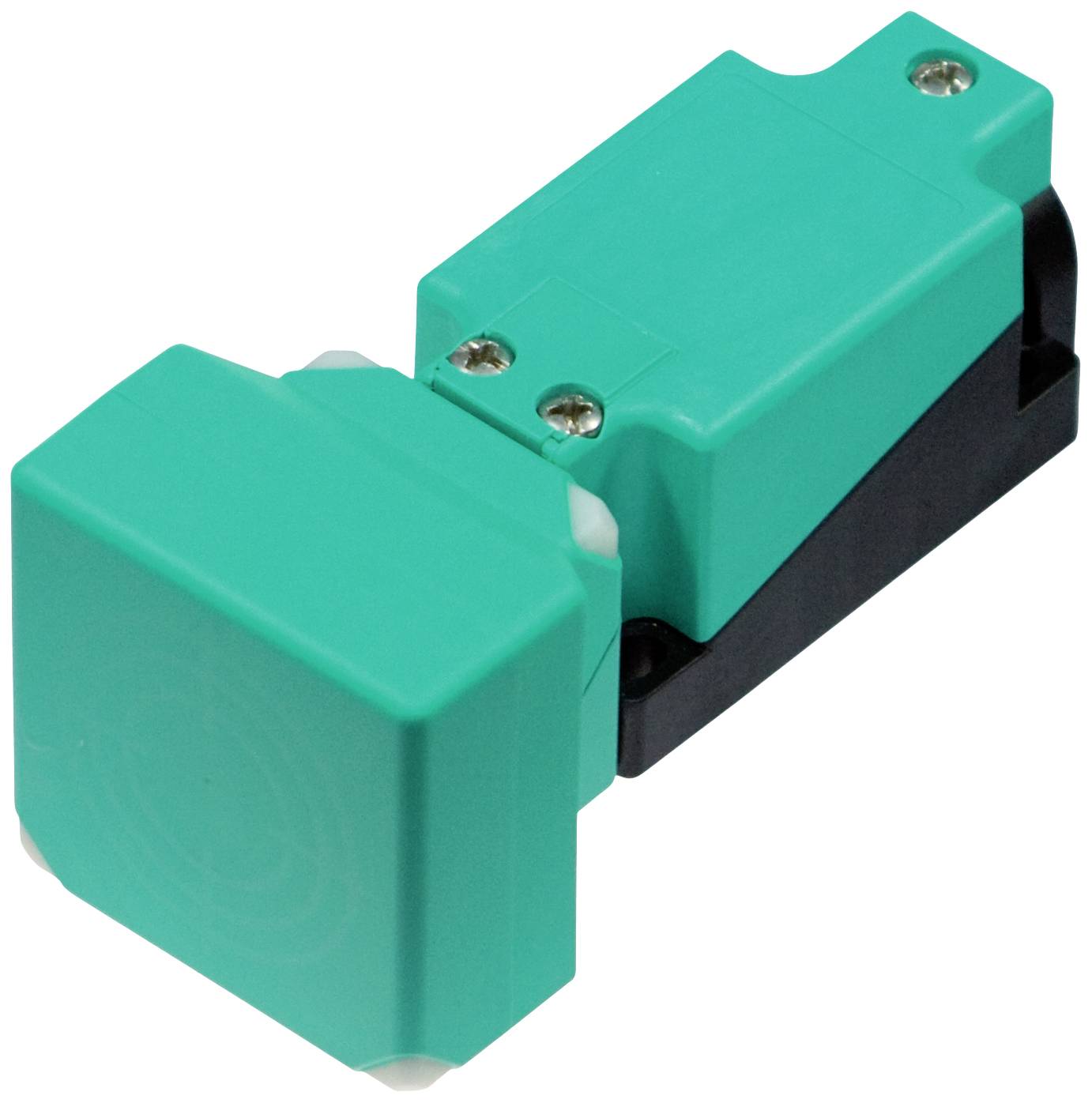

Štvorcový, zelený aproximačný spínač s čiernou základňou. Má dve viditeľné skrutky na vrchu.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

60 V/DC

Typ kontaktu

1 rozpínací

1 spínací

Spínacia vzdialenosť (max.)

40 mm

Výstupy

dvoudrát

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Celkom (139,99 € / kus)

139,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBN40-U4L-Z2

Min. prevádzkové napätie: 5 V/DC

Prevádzkové napätie max.: 60 V/DC

Prevádzkové napätie: 5 - 60 V/DC

Typ kontaktu: 1 rozpínací
1 spínací

Spínacia vzdialenosť (max.): 40 mm

Výstupy: dvoudrát

Materiál puzdra: PA

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: nezarovnaná

Pripojenie: skrutkové svorky

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 100 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627878 Pepperl+Fuchs senzor NBN40-U4L-Z2 233002 nezarovnaná dvoudrát

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627878 Pepperl+Fuchs senzor NBN40-U4L-Z2 233002 nezarovnaná dvoudrát

Popis

Rozsah snímania: 40 mm, inštalácia: nezapustená, funkcia spínania: normálne otvorené/zatvorené (NO/NC), typ výstupu: dvojvodičový, prevádzkové napätie: 5 ... 60 V DC, prevádzkový prúd: 2 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia prepínania: zatváranie/otváranie (NO/NC)
Typ výstupu: dvojvodičový
Vzdialenosť snímania: 40 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 32,4 mm
Skutočná spínacia vzdialenosť: 36 ... 44 mm, zvyčajne 40 mm
redukčný faktor r Al : 0,39
redukčný faktor r Cu : 0,37
redukčný faktor r V2A (1,4301) : 0,76
Typ výstupu: 2-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 60 V DC
Frekvencia spínania: 0 ... 100 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: Toleruje prepólovanie
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 5V
Pokles napätia na I L
Pokles napätia I L = 100 mA, spínací prvok zapnutý: ... 5 V
Menovité izolačné napätie: 60 V
Prevádzkový prúd: 2 ... 200 mA
Zostatkový prúd: 0 ... 1 mA zvyčajne 0,7 mA
Zobrazenie stavu spínania: 2 LED, žlté
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1170 n
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Certifikované čínskou povinnou certifikáciou (CCC)
Podmienky prostredia
Teplota okolia: -25 ... 85 °C (-13 ... 185F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
mechanické údaje
Typ pripojenia: skrutkové svorky
Informácie o pripojení: Na jednom pripájacom bode môžu byť namontované maximálne 2 vodiče s rovnakým prierezom žíl! | Uťahovací moment 1,2 Nm + 10%
Prierez drôtu: do 2,5 mm 2
Najmenší prierez drôtu: bez koncoviek drôtu 0,5 mm 2 , s objímkami 0,34 mm 2
Najväčší prierez drôtu: bez koncoviek drôtu 2,5 mm 2 , s objímkami 1,5 mm 2
Materiál puzdra: PA/kov
Tvár: PA
Malé písmená: kov
Stupeň krytia: IP68 / IP69K
Hmotnosť: 225 g
Poznámka: Uťahovací moment: 1,8 Nm (kryt)
