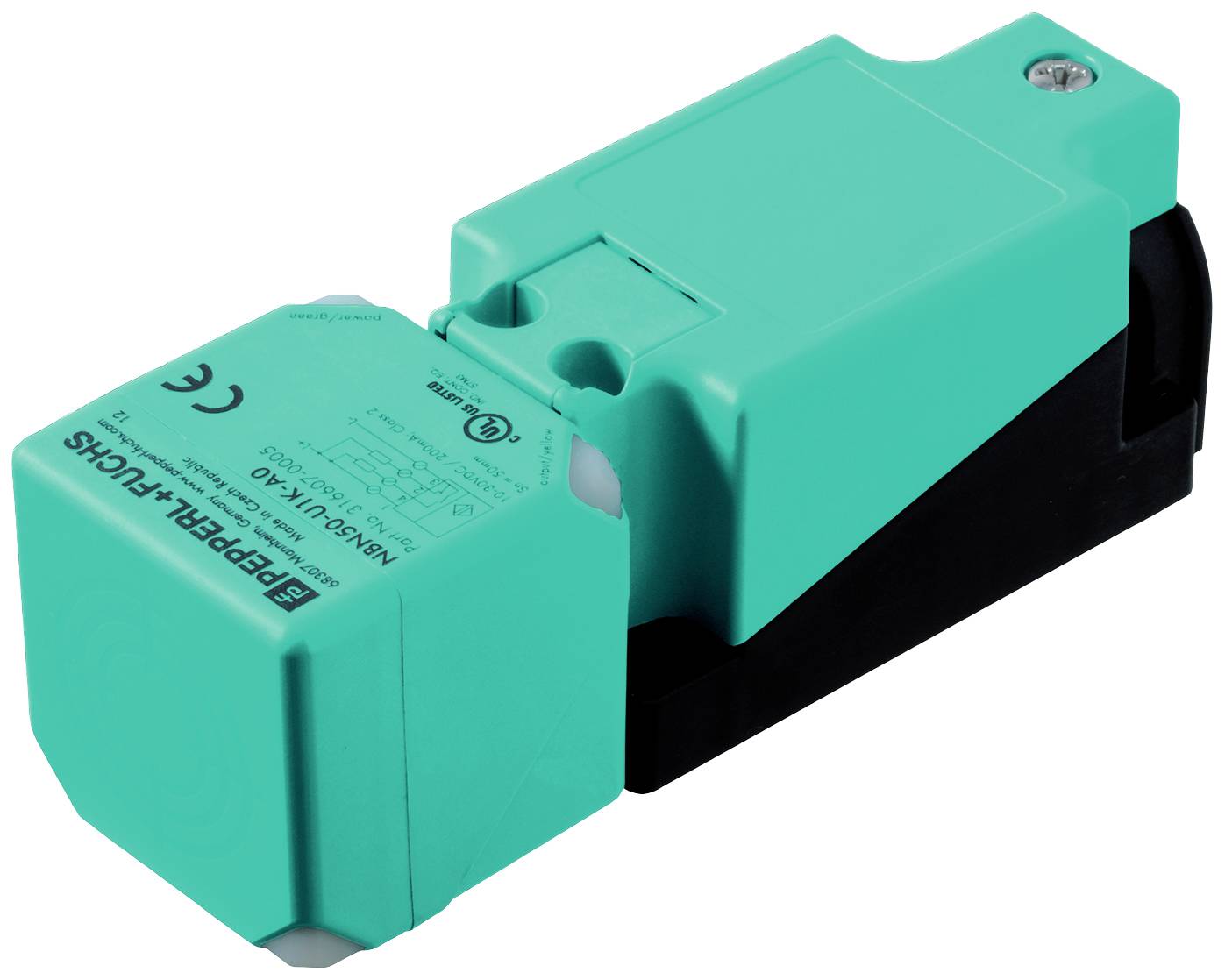

Ilustračný obrázok
Pepperl+Fuchs senzor NBN50-U1K-E2 316607-0004 nezarovnaná PNP
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Typ kontaktu
1 spínací
Spínacia vzdialenosť (max.)
50 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celkom (139,99 € / kus)
139,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NBN50-U1K-E2
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
1 spínací
- Spínacia vzdialenosť (max.)
50 mm
- Výstupy
PNP
- Materiál puzdra
polyamid
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
nezarovnaná
- Pripojenie
skrutkové svorky
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP68
IP69
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
40 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628306 Pepperl+Fuchs senzor NBN50-U1K-E2 316607-0004 nezarovnaná PNP
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628306 Pepperl+Fuchs senzor NBN50-U1K-E2 316607-0004 nezarovnaná PNP
Popis
Spínacia vzdialenosť: 50 mm, inštalácia: nezapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: zapínací kontakt (NO)
- Typ výstupu: PNP
- Vzdialenosť snímania: 50 mm
- Inštalácia: nie zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 40,5 mm
- Skutočná spínacia vzdialenosť: 45 ... Typ 55 mm
- redukčný faktor r Al : 0,5
- redukčný faktor r Cu : 0,49
- redukčný faktor r V2A (1,4301) : 0,78
- redukčný faktor r pani : 0,55
- Typ výstupu: 3-vodičový
- vlastnosti
- Prevádzkové napätie: 10 ... 30 V DC
- Frekvencia spínania: 0 ... 40 Hz
- Hysterézia: zvyčajne 5%
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 2V
- Prevádzkový prúd: 0 ... 200 mA
- Zostatkový prúd: 0 ... 0.5 A
- Prúd naprázdno: ≤20 mA
- Oneskorenie pripravenosti: 80 ms
- Displej prevádzkového napätia: LED, zelená
- Zobrazenie stavu spínania: LED, žltá
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 929 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Schválenie UL: cULus Listed, General Purpose
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: skrutkové svorky
- Informácie o pripojení: Na jednom pripájacom bode môžu byť namontované maximálne 2 vodiče s rovnakým prierezom žíl! | Uťahovací moment 1,2 Nm + 10%
- Prierez drôtu: do 2,5 mm 2
- Najmenší prierez drôtu: bez koncoviek drôtu 0,5 mm 2 , s objímkami 0,34 mm 2
- Najväčší prierez drôtu: bez koncoviek drôtu 2,5 mm 2 , s objímkami 1,5 mm 2
- Materiál puzdra: PA
- Tvár: PA
- Základňa puzdra: plast
- Stupeň krytia: IP68 / IP69
- Hmotnosť: 225 g
- Poznámka: Uťahovací moment: 1,8 Nm (kryt)
