Name: Pepperl+Fuchs senzor NEB3-6,5M40-E1-V1 304615-0145 6.5 mm zdanlivo zarovnaný NPN
Brand: Pepperl+Fuchs
SKU: 2627850
Availability: BackOrder

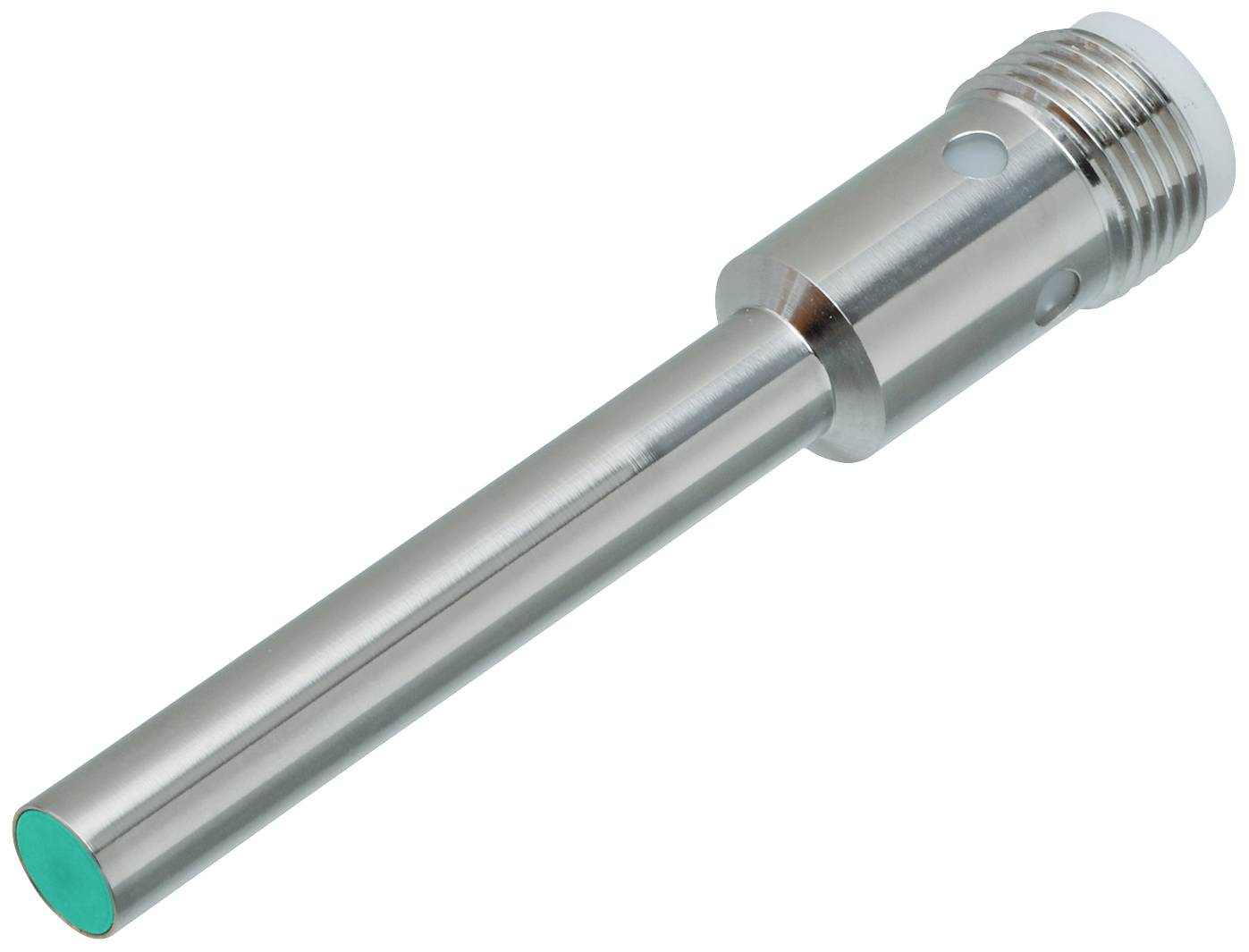

Valcový kovový valec so zeleným koncom a závitom na hornej strane, pravdepodobne technická súčiastka alebo snímač.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

3 mm

Výstupy

NPN

Datasheety: (PDF)

Doručenie: Ut 8. 12.

Počet

Celkom (139,99 € / kus)

139,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NEB3-6,5M40-E1-V1

Min. prevádzkové napätie: 5 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 5 - 30 V

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 3 mm

Výstupy: NPN

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: poniklované

Spôsob konštrukcie: zdanlivo zarovnaný

Konštrukčná veľkosť: 6.5 mm

Pripojenie: zástrčka M12, 4-pólová

Min. teplota: -40 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 3500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627850 Pepperl+Fuchs senzor NEB3-6,5M40-E1-V1 304615-0145 6.5 mm zdanlivo zarovnaný NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627850 Pepperl+Fuchs senzor NEB3-6,5M40-E1-V1 304615-0145 6.5 mm zdanlivo zarovnaný NPN

Popis

Spínacia vzdialenosť: 3 mm, inštalácia: takmer zapustená, funkcia spínania: normálne uzavreté (NC), typ výstupu: NPN, prevádzkové napätie: 5 ... 30 V, prevádzkový prúd: 0 ... 100 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: otvárač (NC)
Typ výstupu: NPN
Snímacia vzdialenosť: 3 mm
Inštalácia: takmer v jednej rovine
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 2,43 mm
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 9 mm x 9 mm x 1 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,3
redukčný faktor r V2A (1,4301) : 0,7
redukčný faktor r pani : 0,45
Typ výstupu: 3-vodičový
vlastnosti
podmienky inštalácie
A: v oceli 1.0037 (St37): 1 mm
Š: 6 mm
C: 9 mm
F: 16 mm
Prevádzkové napätie: 5 ... 30 V
Frekvencia spínania: 0 ... 3500 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 1,5V
Prevádzkový prúd: 0 ... 100 mA
Zostatkový prúd: 0 ... 0,2 mA
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 100 ms
Zobrazenie stavu spínania: viacotvorová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 960 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -40 ... 70 °C (-40 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
Materiál puzdra: mosadz, poniklovaná
Tvár: LCP
Ochranný druh IP67
