Name: Pepperl+Fuchs senzor NSN4-12GH50-2E2-PUR-S2D2 304276-000015 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2627946
Availability: BackOrder

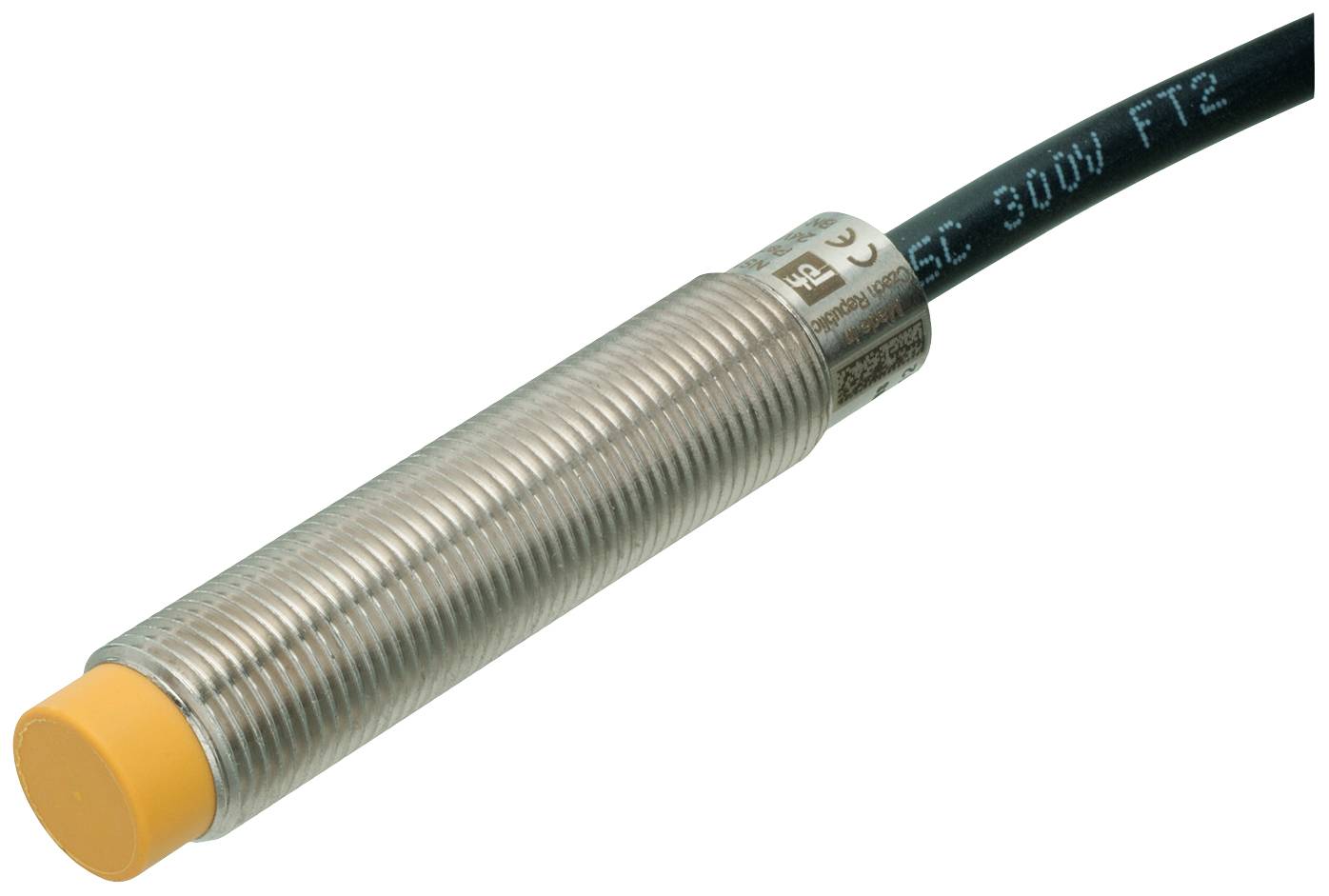

Cylindrický indukčný snímač s kovovým puzdrom a žltým hrotom, so zapojeným čiernym káblom, určený na detekciu kovových objektov.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

2 spínacie

Spínacia vzdialenosť (max.)

4 mm

Výstupy

PNP

Datasheety: (PDF)

Doručenie: Ut 1. 12.

Počet

Celkom (159,99 € / kus)

174,99 €

-9 %

159,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NSN4-12GH50-2E2-PUR-S2D2

Min. prevádzkové napätie: 18 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 18 - 30 V

Typ kontaktu: 2 spínacie

Spínacia vzdialenosť (max.): 4 mm

Výstupy: PNP

Materiál puzdra: Ušlechtilá ocel V4A

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: nezarovnaná

Pripojenie: kábel

Dĺžka kábla: 2 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68
IP69

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 30 Hz

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2627946 Pepperl+Fuchs senzor NSN4-12GH50-2E2-PUR-S2D2 304276-000015 nezarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627946 Pepperl+Fuchs senzor NSN4-12GH50-2E2-PUR-S2D2 304276-000015 nezarovnaná PNP

Popis

Spínacia vzdialenosť: 4 mm, inštalácia: nezapustená, funkcia spínania: 2 x zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 18 ... 30 V, prevádzkový prúd: 1 ... 30 mA na výstup

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: 2 x normálne otvorené (NO)
Typ výstupu: PNP
Vzdialenosť snímania: 4 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 3,24 mm
Ovládací prvok: referenčný prvok podľa EN IEC 60947-5-2 (FE360 - ST37K) | 12 mm x 12 mm x 1 mm
redukčný faktor r Al : 0,55
redukčný faktor r Cu : 0,5
redukčný faktor r V2A (1,4301) : 0,9
redukčný faktor r pani : 0,6
Typ výstupu: 4-vodičový
vlastnosti
Prevádzkové napätie: 18 ... 30 V
Menovité prevádzkové napätie: 24V
Frekvencia spínania: 0 ... 30 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Odolnosť proti preťaženiu: áno
Pokles napätia: ≤ 3V | na I L (súčet všetkých výstupov) max 50 mA
Menovité izolačné napätie: 30 V
Prevádzkový prúd: 1 ... 30 mA na výstup
Zostatkový prúd: 0 ... 0.5 A
Prúd naprázdno: ≤15mA
Oneskorenie pripravenosti: ≤ 300 ms
Zobrazenie stavu spínania: LED, žltá
Indikácia chyby: LED, červená
Charakteristiky funkčnej bezpečnosti
Úroveň integrity bezpečnosti (SIL): SIL 2
Úroveň výkonnosti (PL): PL d
Kategória: 2. kat
MTTF t.j :> 7500 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): min. 60 %
Zabezpečená vypínacia vzdialenosť PDDB: 6 mm
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Kompatibilné s EN ISO 61131-2:2007 Typ 1, 2, 3
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
Prevádzková nadmorská výška: ≤ 2000 m nad morom
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4404 / AISI 316L (V4A)
Tvár: PBT
Stupeň krytia: IP68 / IP69
Hmotnosť: 77 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami
