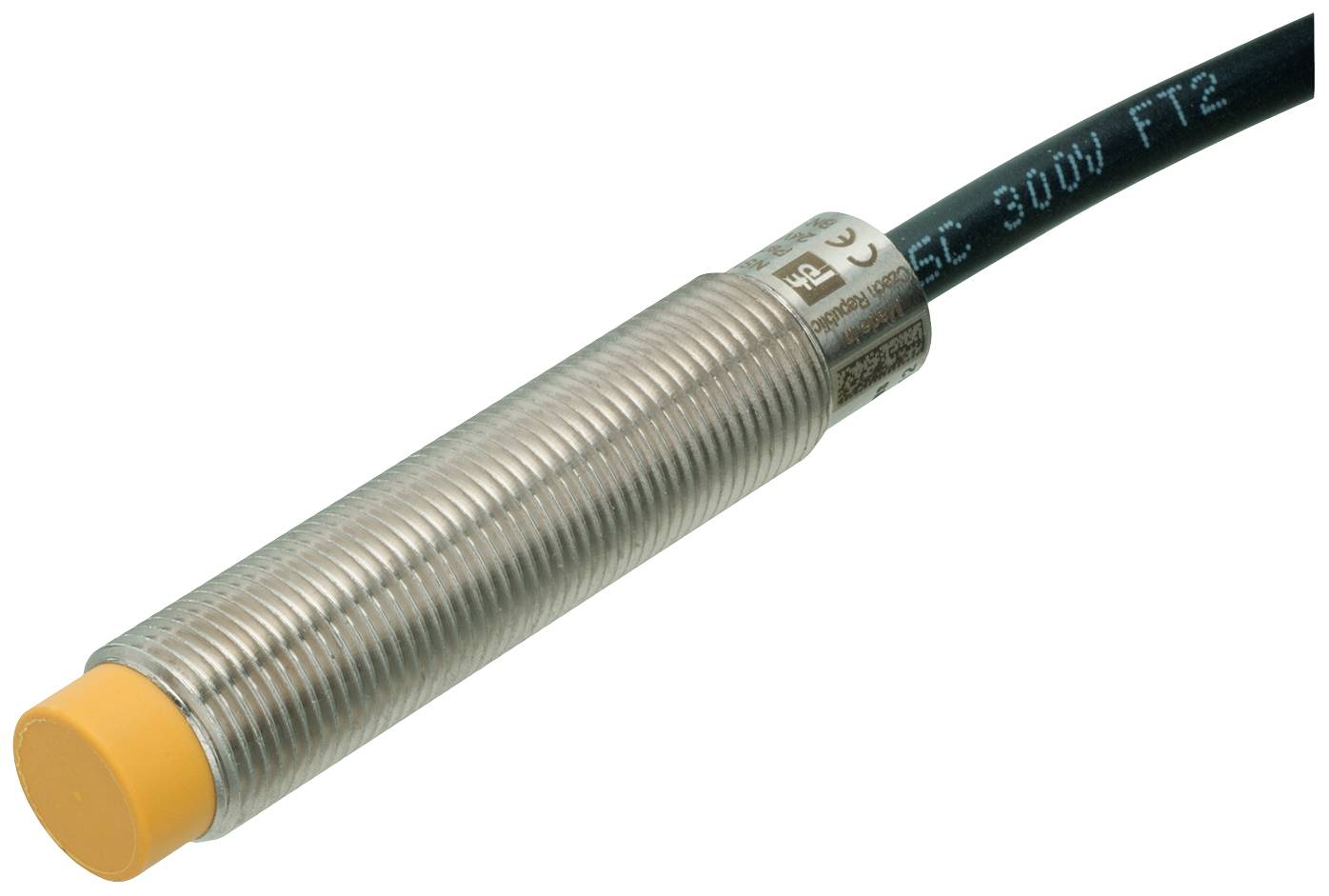

Ilustračný obrázok
Pepperl+Fuchs senzor NSN4-12GM50-2E2-S2D2 304276-000013 M12 nezarovnaná PNP
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V
Typ kontaktu
2 spínacie
Spínacia vzdialenosť (max.)
4 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celkom (164,99 € / kus)
174,99 €
-6 %
164,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NSN4-12GM50-2E2-S2D2
- Min. prevádzkové napätie
18 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
18 - 30 V
- Typ kontaktu
2 spínacie
- Spínacia vzdialenosť (max.)
4 mm
- Výstupy
PNP
- Materiál puzdra
mosaz
- Vyhotovenie (senzory)
Induktívne
- Vlastnosti materiálu
poniklované
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M12
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP68
IP69
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
30 Hz
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2627944 Pepperl+Fuchs senzor NSN4-12GM50-2E2-S2D2 304276-000013 M12 nezarovnaná PNP
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627944 Pepperl+Fuchs senzor NSN4-12GM50-2E2-S2D2 304276-000013 M12 nezarovnaná PNP
Popis
Spínacia vzdialenosť: 4 mm, inštalácia: nezapustená, funkcia spínania: 2 x zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 18 ... 30 V, prevádzkový prúd: 1 ... 30 mA na výstup
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: 2 x normálne otvorené (NO)
- Typ výstupu: PNP
- Vzdialenosť snímania: 4 mm
- Inštalácia: nie zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 3,24 mm
- Ovládací prvok: referenčný prvok podľa EN IEC 60947-5-2 (FE360 - ST37K) | 12 mm x 12 mm x 1 mm
- redukčný faktor r Al : 0,55
- redukčný faktor r Cu : 0,5
- redukčný faktor r V2A (1,4301) : 0,9
- redukčný faktor r pani : 0,6
- Typ výstupu: 4-vodičový
- vlastnosti
- Prevádzkové napätie: 18 ... 30 V
- Menovité prevádzkové napätie: 24V
- Frekvencia spínania: 0 ... 30 Hz
- Hysterézia: zvyčajne 5%
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Odolnosť proti preťaženiu: áno
- Pokles napätia: ≤ 3V | na I L (súčet všetkých výstupov) max 50 mA
- Menovité izolačné napätie: 30 V
- Prevádzkový prúd: 1 ... 30 mA na výstup
- Zostatkový prúd: 0 ... 0.5 A
- Prúd naprázdno: ≤15mA
- Oneskorenie pripravenosti: ≤ 300 ms
- Zobrazenie stavu spínania: LED, žltá
- Indikácia chyby: LED, červená
- Charakteristiky funkčnej bezpečnosti
- Úroveň integrity bezpečnosti (SIL): SIL 2
- Úroveň výkonnosti (PL): PL d
- Kategória: 2. kat
- MTTF t.j :> 7500 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): min. 60 %
- Zabezpečená vypínacia vzdialenosť PDDB: 6 mm
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Kompatibilné s EN ISO 61131-2:2007 Typ 1, 2, 3
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- Prevádzková nadmorská výška: ≤ 2000 m nad morom
- mechanické údaje
- Typ pripojenia: PVC kábel, 2 m
- Prierez drôtu: 0,34 mm 2
- Materiál puzdra: mosadz, poniklovaná
- Tvár: PBT
- Stupeň krytia: IP68 / IP69
- Hmotnosť: 77 g
- Všeobecné informácie
- Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
