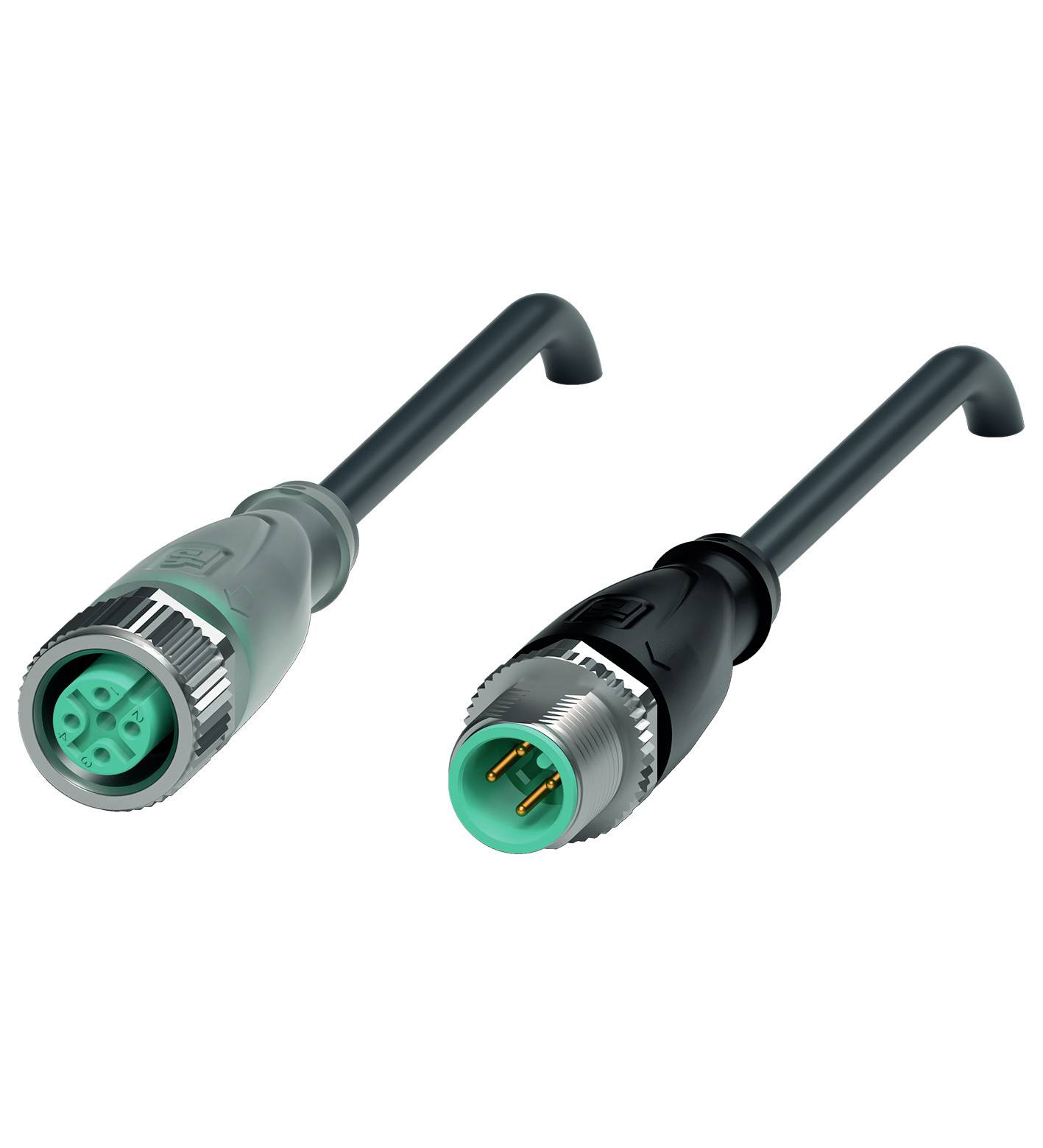

Ilustračný obrázok
Pepperl+Fuchs V1-G-A2-BK5M-PUR-U-V1-G upravený zástrčkový konektor pre senzory - aktory, 240779-100005, piny: 4, 4, 5 m,
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
zástrčka M12, rovná
Počet pólov
4
4
Dĺžka kábla
5 m
Datasheety: (PDF)
Počet
Celkom (47,99 € / kus)
47,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ
V1-G-A2-BK5M-PUR-U-V1-G
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
zástrčka M12, rovná
- Počet pólov
4
4
- Dĺžka kábla
5 m
- Materiál plášťa
PUR
- Menovité napätie
24 V/DC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
4.3 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zástrčka M12
- Typ závitu, šírka pripojenie
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
Au (zlato)
- Kontaktná plocha
Au (zlato)
IP68
IP69
- Vlastnosti
s LED diódami
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
240779-100005
- Obsah
1 ks
- Priemer
4.3 mm
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2631500 Pepperl+Fuchs V1-G-A2-BK5M-PUR-U-V1-G upravený zástrčkový konektor pre senzory - aktory, 240779-100005, piny: 4, 4, 5 m,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2631500 Pepperl+Fuchs V1-G-A2-BK5M-PUR-U-V1-G upravený zástrčkový konektor pre senzory - aktory, 240779-100005, piny: 4, 4, 5 m,
Popis
Pripojovací kábel, M12 až M12, LED, dĺžka: 5 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- Indikátory/ovládacie prvky
- Zelená LED: prevádzkový displej
- Žltá LED: Pin 4 funkčný displej
- elektrické údaje
- Prevádzkové napätie: max. 24 V DC -20% / +25%
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: UL 1581; EN 60332-2-2
- Bez halogénov: IEC 60754-1
- Schválenia a certifikáty
- Schválenie UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
- Číslo súboru UL: E231213
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 80 °C (-40 ... 176F)
- Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 14 mm
- Cykly párenia: min. 100
- Stupeň krytia: IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
- Priemer puzdra: 4,3 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 80 N / 300 mm
- Farba plášťa: čierna (podobná RAL 9005)
- Počet jadier: 4
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 42 x 0,1 mm Ø
- Dĺžka: 5 m
- Skratka kábla: Li 9Y 11Y 4 x 0,34
- Vhodnosť ťahacej reťaze
- Cykly ťažnej reťaze: minimálne 5 000 000
- Rýchlosť pojazdu: max 3,3 m/s
- Dojazd: max 5 m
- Zrýchlenie: max 5 m/s 2
- Torzné cykly: min.1 000 000
- Torzné napätie: ±180°/m
- materiál
- Sloboda LABS: áno
- Bez halogénov: áno
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, priehľadné/čierne
- Tesnenie: FKM
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- UV odolnosť: áno
- Chemická odolnosť: dobrá
- Odolnosť voči oleju: áno
- Odolnosť voči chladiacemu mazivu: áno
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
- Horľavosť: FT2
