Name: Pepperl+Fuchs V1-G-BK10M-PUR-O1S upravený zástrčkový konektor pre senzory - aktory, 240004-100014, piny: 4, 10 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630948
Availability: BackOrder

Technické parametre

Typ: V1-G-BK10M-PUR-O1S

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 4

Dĺžka kábla: 10 m

Materiál plášťa: PUR

Menovité napätie: 250 V DC/AC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.5 mm²

Vonkajší Ø: 6 mm

Prierez vodiča (káble senzor-aktor): 0.5 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Materiál kontaktu: zlato

Kontaktná plocha: zlato

Maximálny prierez: 0.5 mm²

: IP67
IP68
IP69

Vlastnosti: tienený

Min. teplota: -50 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 240004-100014

Obsah: 1 ks

Priemer: 6 mm

Ø kábla do: 6 mm

Priemer kábla (rozsah): 6 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.5 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2630948 Pepperl+Fuchs V1-G-BK10M-PUR-O1S upravený zástrčkový konektor pre senzory - aktory, 240004-100014, piny: 4, 10 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630948 Pepperl+Fuchs V1-G-BK10M-PUR-O1S upravený zástrčkový konektor pre senzory - aktory, 240004-100014, piny: 4, 10 m, 1 ks

Popis

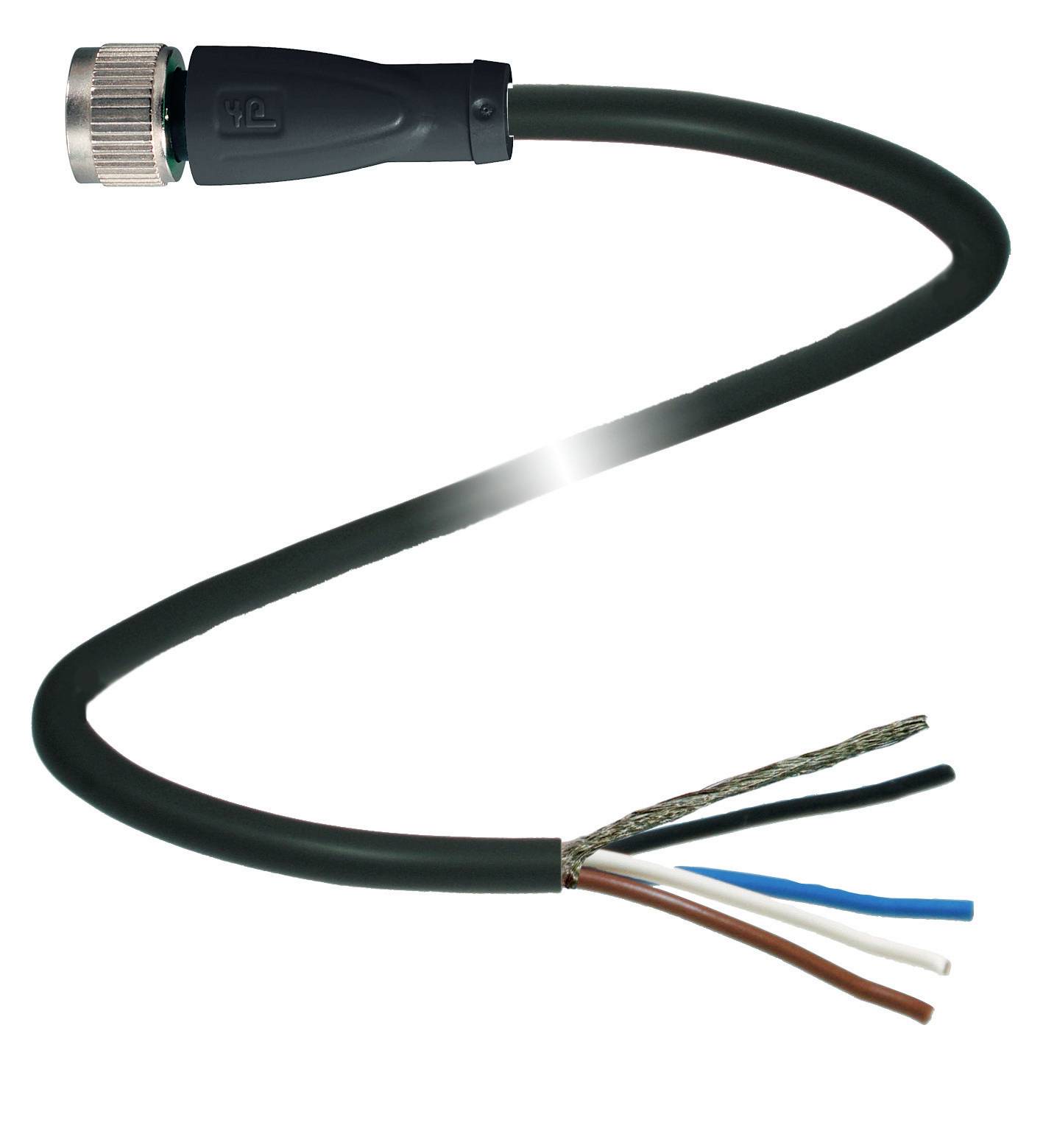

Káblová zásuvka, M12, PUR kábel 4-pin, tienený, vonkajší, dĺžka: 10 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
Číslo súboru UL: E231213
elektrické údaje
Pracovné napätie: Max 250V AC/DC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Horľavosť: UL 1581; EN 60332-2-2
Bez halogénov: DIN VDE 0472-815 / DIN EN 50267-2-1
Odolnosť voči olejom: DIN EN 60811-2-1
Schválenia a certifikáty
Schválenie UL: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kábel)
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -50 ... 105 °C (-58 ... 221 °F)
Flexibilný kábel: -30 ... 105 °C (-22 ... 221 °F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Tienenie: Štít umiestnený na skrutkovom spoji
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
Priemer puzdra: 6 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 80 N / 300 mm
Farba plášťa: čierna (podobná RAL 7021)
Počet jadier: 4
Prierez drôtu: 0,5 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 28 x 0,15 mm Ø
Štít: Cu oplet, pocínovaný, 85% pokrytie
Dĺžka: 10 m
Skratka kábla: Li 9Y C11Y 4 x 0,50
Vhodnosť ťahacej reťaze
Cykly ťažnej reťaze: minimálne 2 000 000
Rýchlosť pojazdu: max 3 m/s
Dojazd: max 10 m
Zrýchlenie: 10 m/s max 2 materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Odolnosť voči slanej vode: áno
UV odolnosť: áno
Chemická odolnosť: dobrá
Odolnosť voči oleju: áno
Odolnosť voči chladiacemu mazivu: áno
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
Horľavosť: FT2
