Name: Pepperl+Fuchs V1-G-N-5M-PVC upravený zástrčkový konektor pre senzory - aktory, 240769-100005, piny: 2, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630371
Availability: BackOrder

Technické parametre

Typ: V1-G-N-5M-PVC

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: Rovná

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 2

Dĺžka kábla: 5 m

Materiál plášťa: PVC

Menovité napätie: 250 V DC/AC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 4.8 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Materiál kontaktu: Au (zlato)

Kontaktná plocha: Au (zlato)

: IP68
IP69

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 240769-100005

Obsah: 1 ks

Priemer: 4.8 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630371 Pepperl+Fuchs V1-G-N-5M-PVC upravený zástrčkový konektor pre senzory - aktory, 240769-100005, piny: 2, 5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630371 Pepperl+Fuchs V1-G-N-5M-PVC upravený zástrčkový konektor pre senzory - aktory, 240769-100005, piny: 2, 5 m, 1 ks

Popis

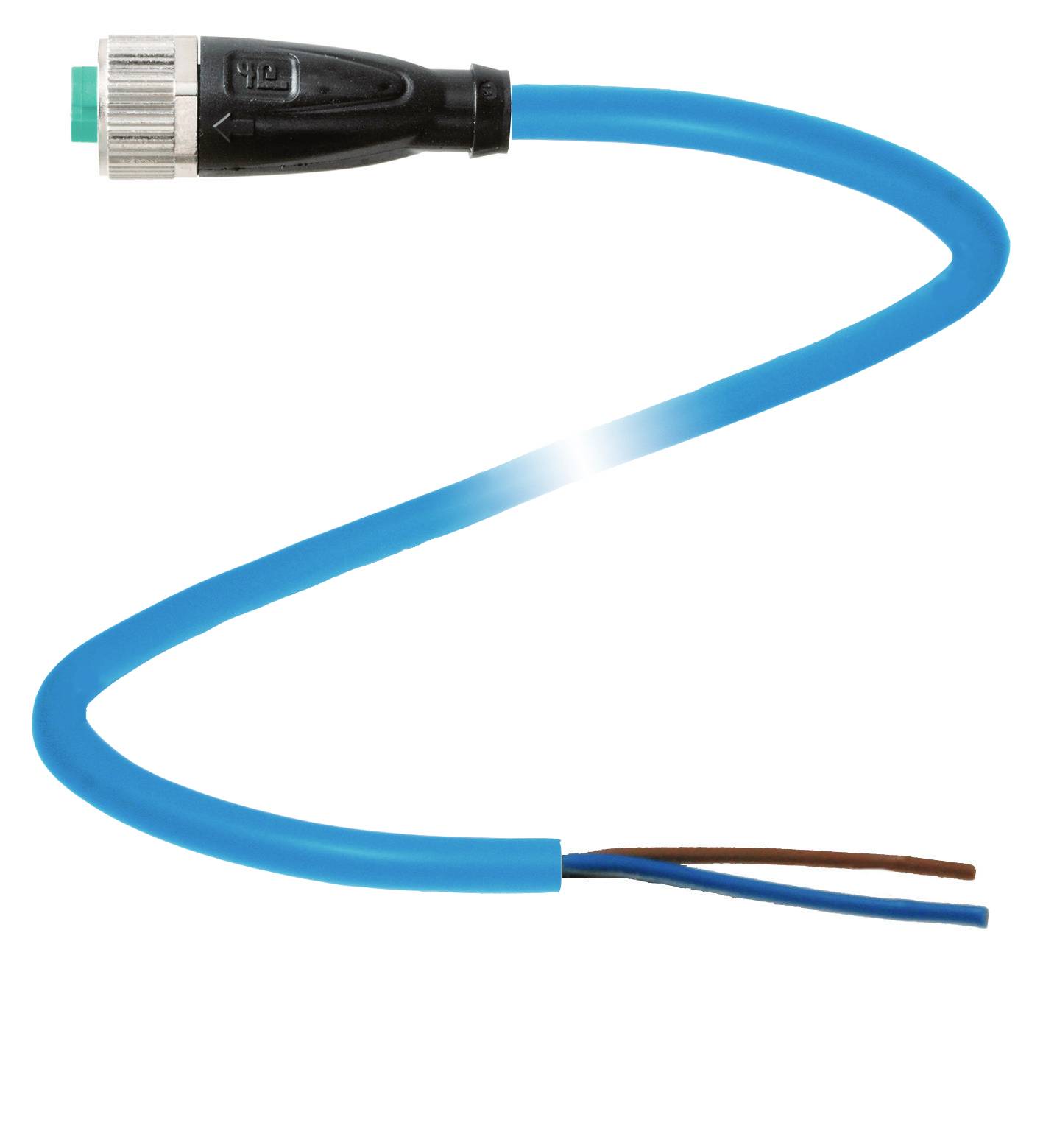

Káblová zásuvka M12 rovná A-kódovaná, 2-kolíková, PVC kábel modrý; NAMUR; Dĺžka: 5m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 2
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
elektrické údaje
Pracovné napätie: Max 250V AC/DC
Prevádzkový prúd: 4A
Odpor na jednotku dĺžky: max 0,053 Ω/m
Kapacita na jednotku dĺžky: 101,8 nF/km
Indukčnosť na jednotku dĺžky: 0,581 mH/km
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -25 ... 70 °C (-13 ... 158°F)
Kábel, pohyblivý: -5 ... 70 °C (23 ... 158°F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Stupeň krytia: IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,8 mm
polomer ohybu:> 10 x priemer kábla, trvalo uložené |> 15 x priemer kábla, posunutý
Farba plášťa: modrá (podobná RAL 5015)
Počet jadier: 2
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: modrý
Štruktúra jadra: 19 x 0,15 mm Ø
Dĺžka: 5 m
Skratka kábla: Li YY 2 x 0,34
materiál
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Tesnenie: FKM
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PVC
Izolácia jadra: PVC
