Name: Pepperl+Fuchs V1-G-OR5M-POC-V1-W upravený zástrčkový konektor pre senzory - aktory, 240778-100029, piny: 4, 4, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631486
Availability: BackOrder

Technické parametre

Typ: V1-G-OR5M-POC-V1-W

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: zástrčka M12, zahnutá

Počet pólov: 4
4

Dĺžka kábla: 5 m

Materiál plášťa: POC

Menovité napätie: 250 V DC/AC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 4.8 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka M12

Typ závitu, šírka pripojenie: M12 x 1

Kódovanie: typ A

Materiál kontaktu: au

Kontaktná plocha: au

: IP67
IP68
IP69

Vlastnosti: odolné proti zváracím iskrám

Min. teplota: -40 °C

Max. teplota: 150 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 240778-100029

Obsah: 1 ks

Priemer: 4.8 mm

Ø kábla do: 4.8 mm

Priemer kábla (rozsah): 4.8 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2631486 Pepperl+Fuchs V1-G-OR5M-POC-V1-W upravený zástrčkový konektor pre senzory - aktory, 240778-100029, piny: 4, 4, 5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2631486 Pepperl+Fuchs V1-G-OR5M-POC-V1-W upravený zástrčkový konektor pre senzory - aktory, 240778-100029, piny: 4, 4, 5 m, 1 ks

Popis

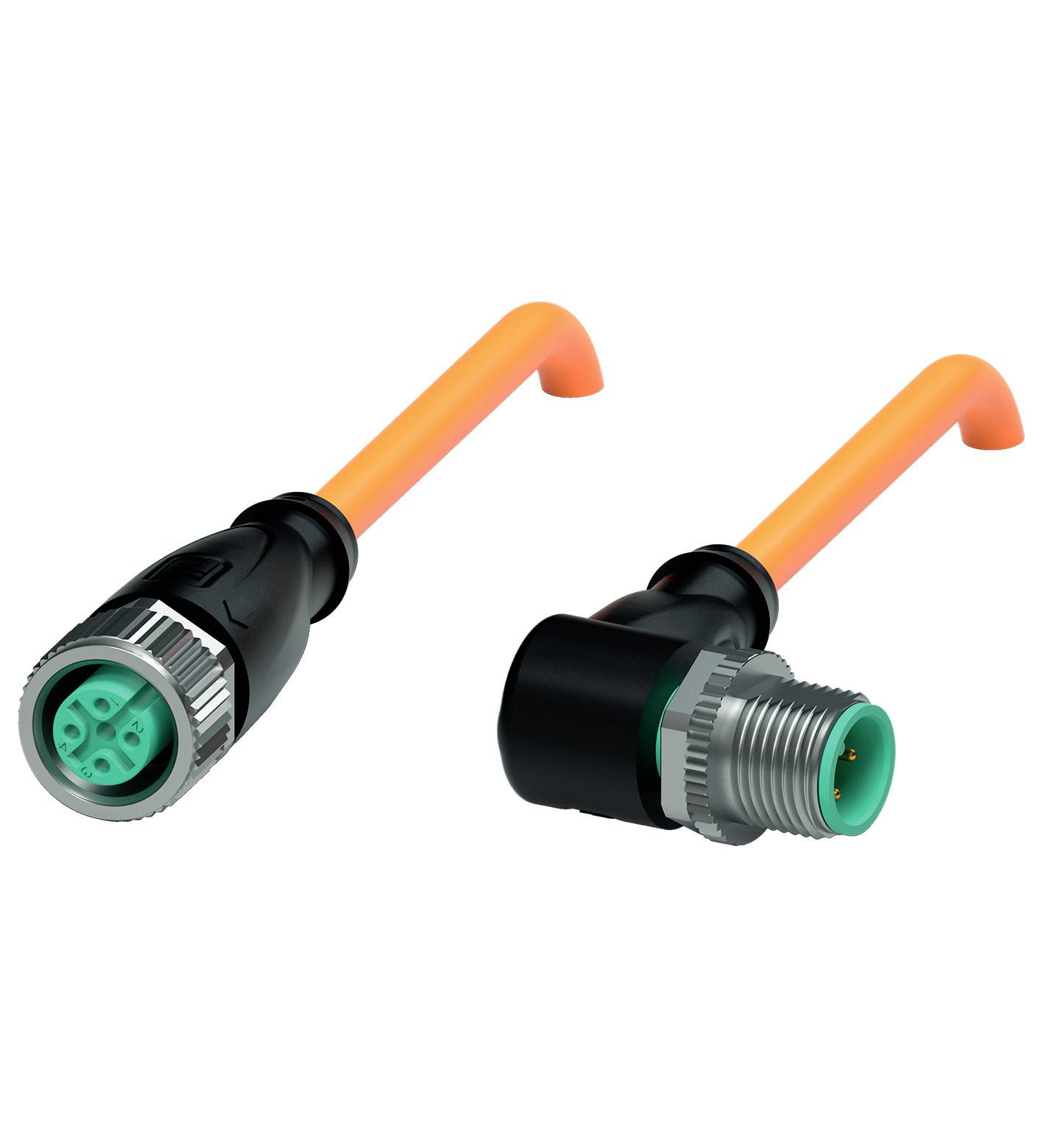

Prepojovací kábel M12 zásuvka k M12 zástrčke A-kódovaný, 4-kolíkový, TPE kábel odolný voči zvarom, oranžový, dĺžka: 5 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M12
Verzia: uhlová
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
elektrické údaje
Pracovné napätie: Max 250V AC/DC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Horľavosť: IEC 60332-1-2, ISO 14572, ISO 6722
Bez halogénov: IEC 60754-2
Odolnosť proti hydrolýze: ISO 6722
Odolnosť voči olejom: ISO 14572
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 120 °C (-40 ... 248 °F) počas 20 000 h | -40... 150 °C (-40 ... 302 °F) počas 3000 hodín
Kábel, pohyblivý: -15 ... 120 °C (5 ... 248 °F) počas 20 000 h | -15... 150 °C (5 ... 302 °F) počas 3000 hodín
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,8 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 10 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 50 N / 300 mm
Farba plášťa: oranžová (podobná RAL 2003)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 19 x 0,16 mm Ø
Dĺžka: 5 m
Skratka kábla: Li 7Y 41X 4 x 0,34
Vhodnosť ťahacej reťaze
Torzné cykly: min.300000
Torzné napätie: ± 360°/ 30 cm
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Kabát: POC
Izolácia jadra: ETFE
Odolnosť voči rozstreku potu: áno
Odolnosť proti rozstreku pri zváraní: áno
Odolnosť voči oleju: áno
Odolnosť proti hydrolýze: áno
Horľavosť: spomaľovač horenia
Molekulárne prepojené: áno
