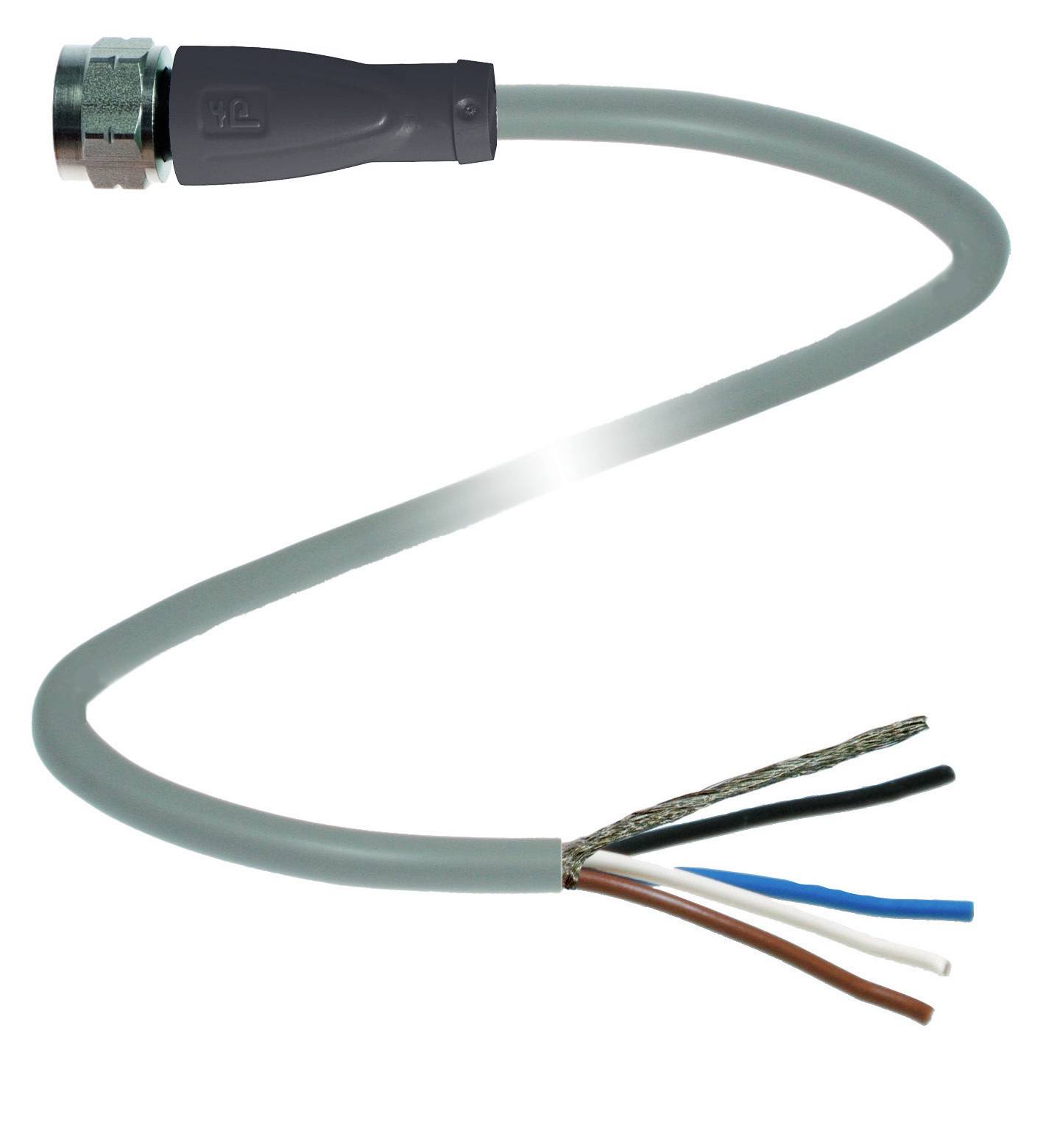

Name: Pepperl+Fuchs V1-GV4A-60M-PVC-ABG upravený zástrčkový konektor pre senzory - aktory, 70121280, piny: 4, 60 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630380
Availability: BackOrder

Technické parametre

Typ: V1-GV4A-60M-PVC-ABG

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 4

Dĺžka kábla: 60 m

Materiál plášťa: PVC

Menovité napätie: 250 V DC/AC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 4.8 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Kódovanie: typ A

Materiál kontaktu: au

Kontaktná plocha: au

: IP67
IP68
IP69

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70121280

Obsah: 1 ks

Priemer: 4.8 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630380 Pepperl+Fuchs V1-GV4A-60M-PVC-ABG upravený zástrčkový konektor pre senzory - aktory, 70121280, piny: 4, 60 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630380 Pepperl+Fuchs V1-GV4A-60M-PVC-ABG upravený zástrčkový konektor pre senzory - aktory, 70121280, piny: 4, 60 m, 1 ks

Popis

Žiadne ďalšie informácie

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
elektrické údaje
Pracovné napätie: Max 250V AC/DC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Horľavosť: IEC 60332-2-2
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -30 ... 80 °C (-22 ... 176F)
Kábel, pohyblivý: -15 ... 80 °C (5 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Montáž náradia: šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Tienenie: Štít umiestnený na skrutkovom spoji
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,8 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 25 N / 100 mm
Farba plášťa: šedá (podobná RAL 7001)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 19 x 0,15 mm Ø
Štít: Cu oplet, pocínovaný, 85% pokrytie
Dĺžka: 60 m
Skratka kábla: Li 9Y YM 4 x 0,34
materiál
Konektor
Skrutkové pripojenie: nehrdzavejúca oceľ 1.4404 / AISI 316L (V4A)
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PVC
Izolácia jadra: PP
Horľavosť: spomaľovač horenia
