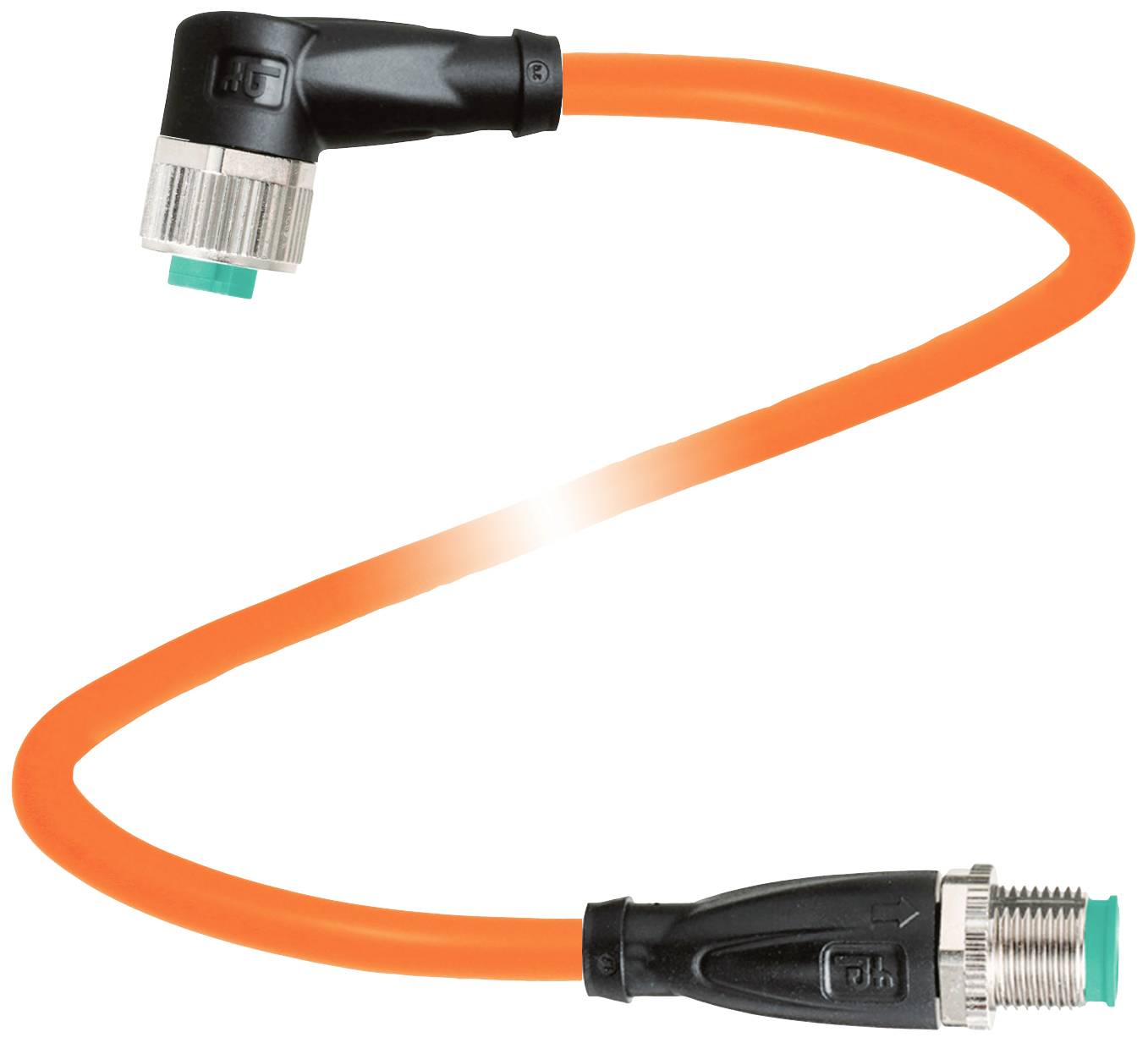

Ilustračný obrázok
Pepperl+Fuchs V1-W-OR7,5M-POC-V1-G upravený zástrčkový konektor pre senzory - aktory, 233483, piny: 4, 4, 7.5 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, zahnutá
Strana pripojenia B
zástrčka M12, rovná
Počet pólov
4
4
Dĺžka kábla
7.5 m
Datasheety: (PDF)
Počet
Celkom (73,99 € / kus)
73,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ
V1-W-OR7,5M-POC-V1-G
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, zahnutá
- Strana pripojenia B
zástrčka M12, rovná
- Počet pólov
4
4
- Dĺžka kábla
7.5 m
- Materiál plášťa
POC
- Menovité napätie
250 V DC/AC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
4.8 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zásuvka M12
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
au
- Kontaktná plocha
au
- Maximálny prierez
0.34 mm²
IP68
IP69
- Vlastnosti
ohňovzdorný
odolný voči olejom
TPE
bez halogénov
hydrolyzovaný
možno použiť pre vlečenie
odolné proti zváracím iskrám
- Min. teplota
-40 °C
- Max. teplota
150 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
233483
- Obsah
1 ks
- Priemer
4.8 mm
- Ø kábla do
4.8 mm
- Priemer kábla (rozsah)
4.8 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2630322 Pepperl+Fuchs V1-W-OR7,5M-POC-V1-G upravený zástrčkový konektor pre senzory - aktory, 233483, piny: 4, 4, 7.5 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2630322 Pepperl+Fuchs V1-W-OR7,5M-POC-V1-G upravený zástrčkový konektor pre senzory - aktory, 233483, piny: 4, 4, 7.5 m, 1 ks
Popis
Prepojovací kábel M12 zásuvka k M12 zástrčke A-kódovaný, 4-kolíkový, TPE kábel odolný voči zvarom, oranžový, dĺžka: 7,5 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: uhlová
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- elektrické údaje
- Pracovné napätie: Max 250V AC/DC
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: IEC 60332-1-2, ISO 14572, ISO 6722
- Bez halogénov: IEC 60754-2
- Odolnosť proti hydrolýze: ISO 6722
- Odolnosť voči oleju: ISO 14572
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 120 °C (-40 ... 248 °F) počas 20 000 h | -40... 150 °C (-40 ... 302 °F) počas 3000 hodín
- Kábel, pohyblivý: -15 ... 120 °C (5 ... 248 °F) počas 20 000 h | -15... 150 °C (5 ... 302 °F) počas 3000 hodín
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 14 mm
- Cykly párenia: min. 100
- Stupeň krytia: IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 4,8 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 10 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 50 N / 300 mm
- Farba plášťa: oranžová (podobná RAL 2003)
- Počet jadier: 4
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 19 x 0,16 mm Ø
- Dĺžka: 7,5 m
- Skratka kábla: Li 7Y 41X 4 x 0,34
- Vhodnosť ťahacej reťaze
- Torzné cykly: min.300000
- Torzné napätie: ± 360°/ 30 cm
- materiál
- Sloboda LABS: áno
- Bez halogénov: áno
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Tesnenie: FKM
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Kabát: POC
- Izolácia jadra: ETFE
- Odolnosť voči rozstreku potu: áno
- Odolnosť proti rozstreku pri zváraní: áno
- Odolnosť voči oleju: áno
- Odolnosť proti hydrolýze: áno
- Horľavosť: spomaľovač horenia
- Molekulárne prepojené: áno
