Name: Pepperl+Fuchs V19-W-BK0,3M-PUR-U upravený zástrčkový konektor pre senzory - aktory, 239999-100003, piny: 8, 0.3 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630340
Availability: BackOrder

Technické parametre

Typ: V19-W-BK0,3M-PUR-U

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 8

Dĺžka kábla: 0.3 m

Materiál plášťa: PUR

Menovité napätie: 30 V DC/AC

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Vonkajší Ø: 6 mm

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Kontaktná plocha: Au (zlato)

: IP67
IP68
IP69

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 239999-100003

Obsah: 1 ks

Priemer: 6 mm

Ø kábla do: 6 mm

Priemer kábla (rozsah): 6 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.25 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630340 Pepperl+Fuchs V19-W-BK0,3M-PUR-U upravený zástrčkový konektor pre senzory - aktory, 239999-100003, piny: 8, 0.3 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630340 Pepperl+Fuchs V19-W-BK0,3M-PUR-U upravený zástrčkový konektor pre senzory - aktory, 239999-100003, piny: 8, 0.3 m, 1 ks

Popis

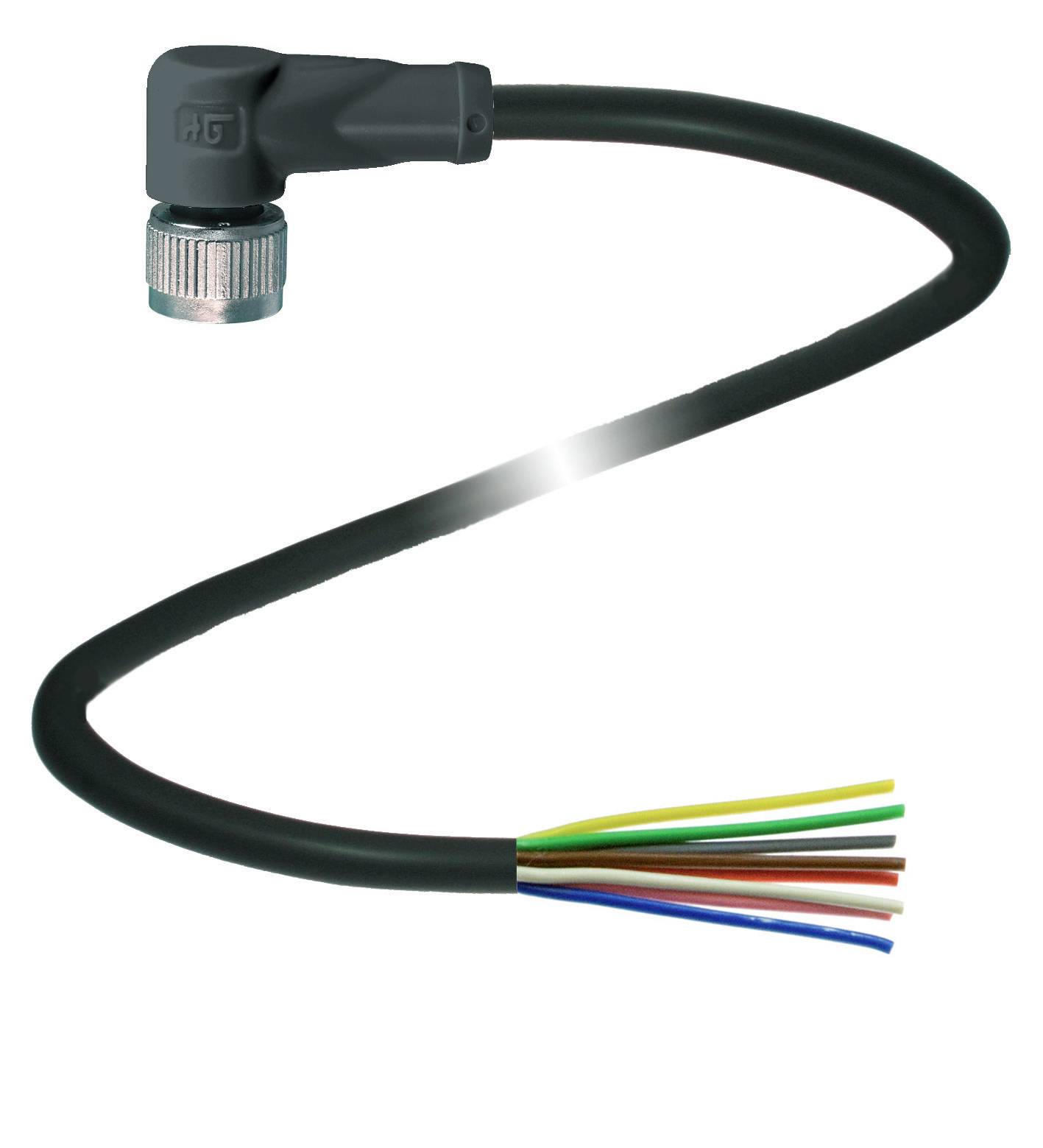

Káblová zásuvka M12, lomená, A-kódovanie, 8-kolíkový, čierny PUR kábel, schválená UL, vhodná pre vlečné reťaze, vhodná na torzné, dĺžka: 0,3 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: uhlová
Uzamykanie: skrutkové spojenie
Počet palíc: 8
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
Číslo súboru UL: E231213
elektrické údaje
Prevádzkové napätie: Max 30V AC/DC
Prevádzkový prúd: 2A max
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Horľavosť: UL 1581; EN 60332-2-2
Bez halogénov: IEC 60754-1
Schválenia a certifikáty
Schválenie UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 6 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
Pevné uloženie plášťa: max 80 N / 500 mm
Farba plášťa: čierna (podobná RAL 9005)
Počet jadier: 8
Prierez drôtu: 0,25 mm 2
Farba vodiča: Vodič 1: biely | Vodič 2: hnedý | drôt 3: zelený | Vodič 4: žltý | Vodič 5: sivý | Drôt 6: ružový | Drôt 7: modrý | Jadro 8: červené
Štruktúra jadra: 14 x 0,15 mm Ø
Dĺžka: 0,3 m
Skratka kábla: Li 9Y 11Y 8 x 0,25
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Vrúbkované skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
UV odolnosť: áno
Chemická odolnosť: dobrá
Odolnosť voči oleju: áno
Odolnosť voči chladiacemu mazivu: áno
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
Horľavosť: FT2
