Name: Pepperl+Fuchs V19-WV4A-3M-PUR-ABG0 upravený zástrčkový konektor pre senzory - aktory, 295573, piny: 8, 3 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631403
Availability: BackOrder

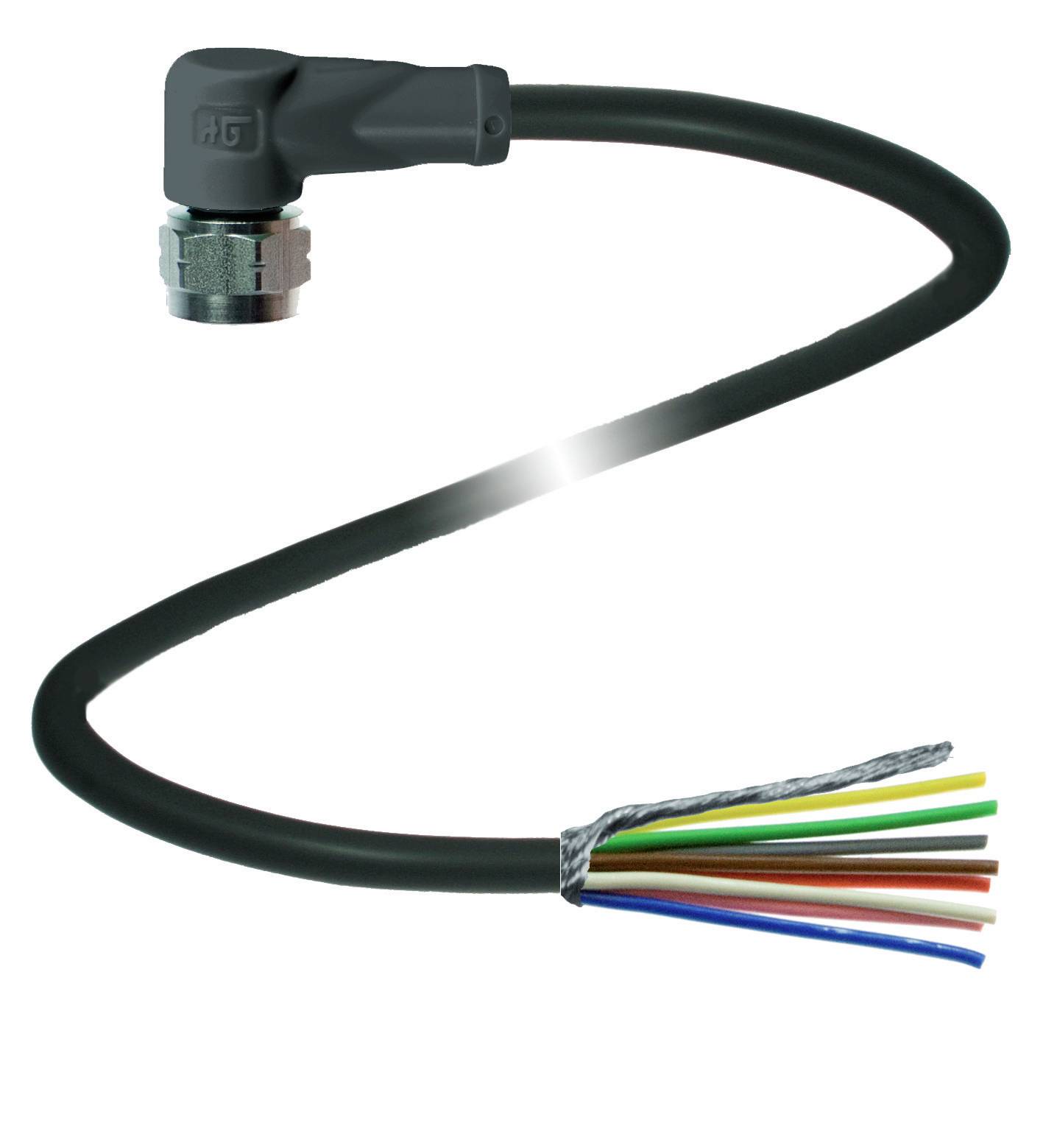

Čierny kábel s pravouhlou koncovkou na jednom konci a niekoľkými farebnými vodičmi vyčnievajúcimi z druhej strany.

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A

zásuvka M12, zahnutá

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

3 m

Datasheety: (PDF)

Doručenie: St 18. 11.

Počet

Celkom (139,99 € / kus)

139,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ: V19-WV4A-3M-PUR-ABG0

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 8

Dĺžka kábla: 3 m

Materiál plášťa: PUR

Menovité napätie: 30 V DC/AC

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Kódovanie: typ A

: IP67
IP68
IP69

Typ upevnenia: skrutkovacie

Číslo výrobcu: 295573

Obsah: 1 ks

Priemer: 6 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.25 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2631403 Pepperl+Fuchs V19-WV4A-3M-PUR-ABG0 upravený zástrčkový konektor pre senzory - aktory, 295573, piny: 8, 3 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2631403 Pepperl+Fuchs V19-WV4A-3M-PUR-ABG0 upravený zástrčkový konektor pre senzory - aktory, 295573, piny: 8, 3 m, 1 ks

Popis

Káblová zásuvka, M12, nerez V4A, 8-pin, tienený, PUR kábel, dĺžka: 3 m, žily: 8 x 0,25 mm2

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: uhlová
Uzamykanie: skrutkové spojenie
Počet palíc: 8
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
elektrické údaje
Prevádzkové napätie: Max 30V AC/DC
Prevádzkový prúd: 2A max
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Bez halogénov: IEC 60754-1
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Montáž náradia: šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Tienenie: Štít nie je pripojený k skrutkovému spoju
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 6 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 80 N / 300 mm
Farba plášťa: čierna (podobná RAL 9005)
Počet jadier: 8
Prierez drôtu: 0,25 mm 2
Farba vodiča: Vodič 1: biely | Vodič 2: hnedý | drôt 3: zelený | Vodič 4: žltý | Vodič 5: sivý | Drôt 6: ružový | Drôt 7: modrý | Jadro 8: červené
Štruktúra jadra: 14 x 0,15 mm Ø
Štít: Cu oplet, pocínovaný, 85% pokrytie
Dĺžka: 3 m
Skratka kábla: Li 9Y C 11Y 8 x 0,25
materiál
Bez halogénov: áno
Konektor
Skrutkové pripojenie: nehrdzavejúca oceľ 1.4404 / AISI 316L (V4A)
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Chemická odolnosť: dobrá
