Name: Pepperl+Fuchs V3-GM-OR10M-POC upravený zástrčkový konektor pre senzory - aktory, 70109512, piny: 3, 10 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630350
Availability: BackOrder

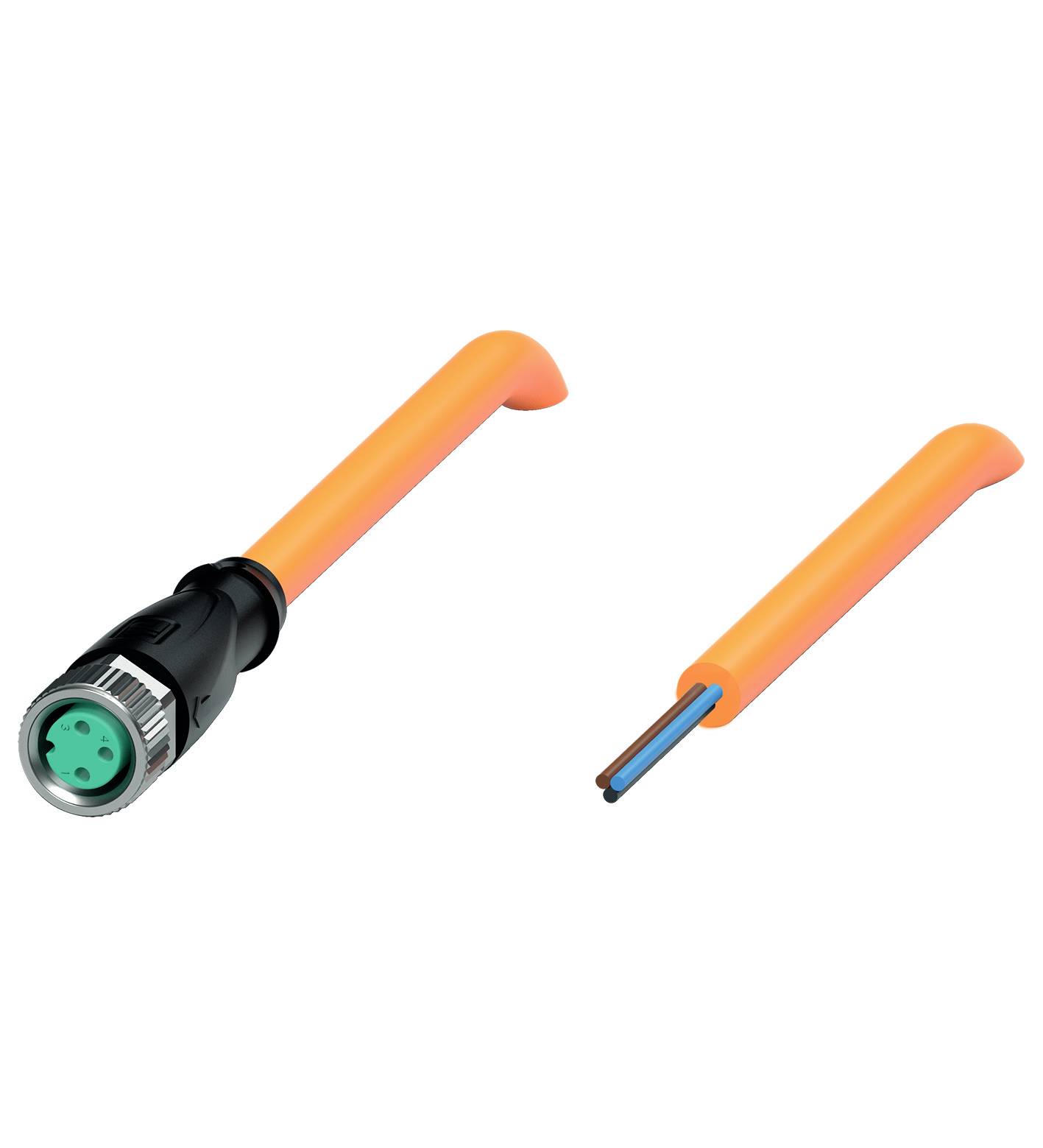

'Oranžový M12 konektor s káblom a holými vodičmi' – Detailný pohľad na spojovací prvok pre elektronické aplikácie.

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A

zásuvka M8, rovná

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

10 m

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Celkom (69,99 € / kus)

69,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ: V3-GM-OR10M-POC

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M8, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 3

Dĺžka kábla: 10 m

Materiál plášťa: POC

Menovité napätie: 60 V/DC

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Kódovanie: typ A

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70109512

Obsah: 1 ks

Priemer: 4.8 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630350 Pepperl+Fuchs V3-GM-OR10M-POC upravený zástrčkový konektor pre senzory - aktory, 70109512, piny: 3, 10 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630350 Pepperl+Fuchs V3-GM-OR10M-POC upravený zástrčkový konektor pre senzory - aktory, 70109512, piny: 3, 10 m, 1 ks

Popis

Káblová zásuvka M8 A-kódovaný, 3-pin, TPE kábel, odolný proti rozstreku pri zváraní, oranžová, dĺžka: 10 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M8
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
elektrické údaje
Prevádzkové napätie: Max 48VAC / 60VDC
Prevádzkový prúd: Max 3A
zhoda
Stupeň ochrany: EN 60529
Konektor: M8 x 1 konektor: IEC 61076-2-104
Horľavosť: IEC 60332-1-2, ISO 14572, ISO 6722
Bez halogénov: IEC 60754-2
Odolnosť proti hydrolýze: ISO 6722
Odolnosť voči oleju: ISO 14572
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 120 °C (-40 ... 248 °F) počas 20 000 h | -40... 150 °C (-40 ... 302 °F) počas 3000 hodín
Kábel, pohyblivý: -15 ... 120 °C (5 ... 248 °F) počas 20 000 h | -15... 150 °C (5 ... 302 °F) počas 3000 hodín
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,4 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 9 mm
Cykly párenia: min. 100
Ochranný druh IP68
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,8 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 10 x priemer kábla, pevne inštalovaný
Tesný strih bundy: max 50 N / 300 mm
Farba plášťa: oranžová (podobná RAL 2003)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: nepoužitý | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 19 x 0,16 mm Ø
Dĺžka: 10 m
Skratka kábla: Li 7Y 41X 4 x 0,34
Vhodnosť ťahacej reťaze
Torzné cykly: min.300000
Torzné napätie: ± 360°/ 30 cm
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Tesnenie: FKM
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Kabát: POC
Izolácia jadra: ETFE
Odolnosť voči rozstreku potu: áno
Odolnosť proti rozstreku pri zváraní: áno
Odolnosť voči oleju: áno
Odolnosť proti hydrolýze: áno
Horľavosť: spomaľovač horenia
Molekulárne prepojené: áno
