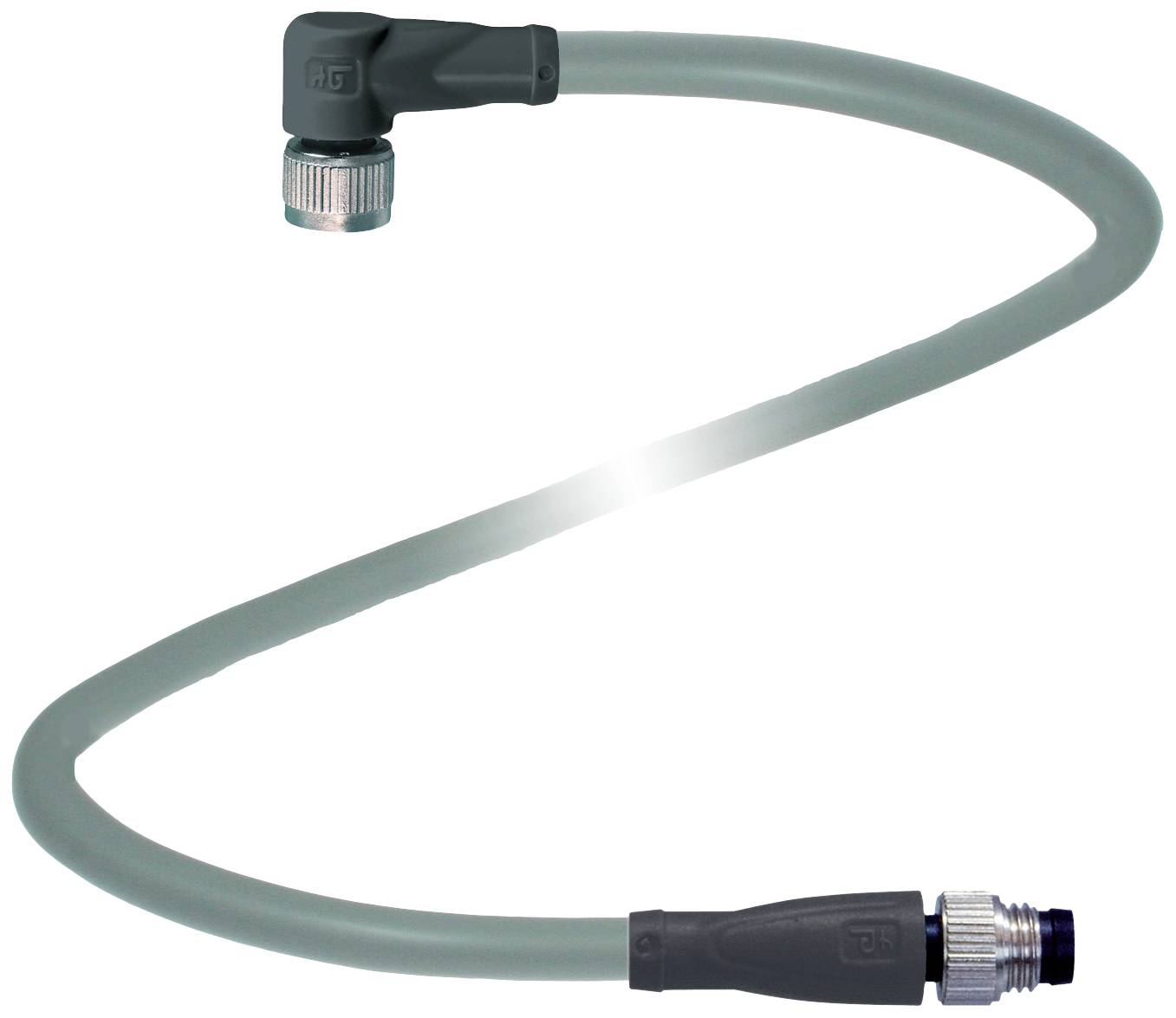

Name: Pepperl+Fuchs V3-WM-5M-PVC-V3-GM upravený zástrčkový konektor pre senzory - aktory, 241632, piny: 3, 3, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631545
Availability: BackOrder

Technické parametre

Typ: V3-WM-5M-PVC-V3-GM

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M8, zahnutá

Strana pripojenia B: zástrčka M8, rovná

Počet pólov: 3
3

Dĺžka kábla: 5 m

Materiál plášťa: PVC

Menovité napätie: 60 V/DC

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Vonkajší Ø: 4.3 mm

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Typ závitu, šírka pripojenie: M8 x 1

Kódovanie: typ A

Kontaktná plocha: au

: IP67

Vlastnosti: ohňovzdorný

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 241632

Obsah: 1 ks

Priemer: 4.3 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.25 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2631545 Pepperl+Fuchs V3-WM-5M-PVC-V3-GM upravený zástrčkový konektor pre senzory - aktory, 241632, piny: 3, 3, 5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2631545 Pepperl+Fuchs V3-WM-5M-PVC-V3-GM upravený zástrčkový konektor pre senzory - aktory, 241632, piny: 3, 3, 5 m, 1 ks

Popis

Pripojovací kábel, M8, dĺžka: 5 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M8
Verzia: uhlová
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M8
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
elektrické údaje
Prevádzkové napätie: Max 48VAC / 60VDC
Prevádzkový prúd: Max 3A
zhoda
Stupeň ochrany: EN 60529
Konektor: M8 x 1 konektor: IEC 61076-2-104
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 70 °C (-40 ... 158°F)
Kábel, pohyblivý: -5 ... 70 °C (23 ... 158°F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,4 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Ochranný druh IP67
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,3 mm
polomer ohybu:> 15 x priemer kábla, pohyblivý |> 10 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 80 N / 300 mm
Farba plášťa: šedá (podobná RAL 7001)
Počet jadier: 3
Prierez drôtu: 0,25 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 14 x 0,15 mm Ø
Dĺžka: 5 m
Skratka kábla: Li YY 3 x 0,25
materiál
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PVC
Izolácia jadra: PVC
Horľavosť: spomaľovač horenia
