Name: Pepperl+Fuchs V31-WM-YE5M-PVC-U upravený zástrčkový konektor pre senzory - aktory, 456523, piny: 4, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631521
Availability: BackOrder

Technické parametre

Typ: V31-WM-YE5M-PVC-U

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M8, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 4

Dĺžka kábla: 5 m

Materiál plášťa: PVC

Menovité napätie: 30 V DC/AC

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 4.3 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M8 x 1

Typ závitu, pripojenie kábla a montáž: M8 x 1

Kódovanie: typ A

Materiál kontaktu: au

Kontaktná plocha: au

Maximálny prierez: 0.34 mm²

: IP67

Vlastnosti: PVC

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 456523

Obsah: 1 ks

Priemer: 4.3 mm

Ø kábla do: 4.3 mm

Priemer kábla (rozsah): 4.3 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2631521 Pepperl+Fuchs V31-WM-YE5M-PVC-U upravený zástrčkový konektor pre senzory - aktory, 456523, piny: 4, 5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2631521 Pepperl+Fuchs V31-WM-YE5M-PVC-U upravený zástrčkový konektor pre senzory - aktory, 456523, piny: 4, 5 m, 1 ks

Popis

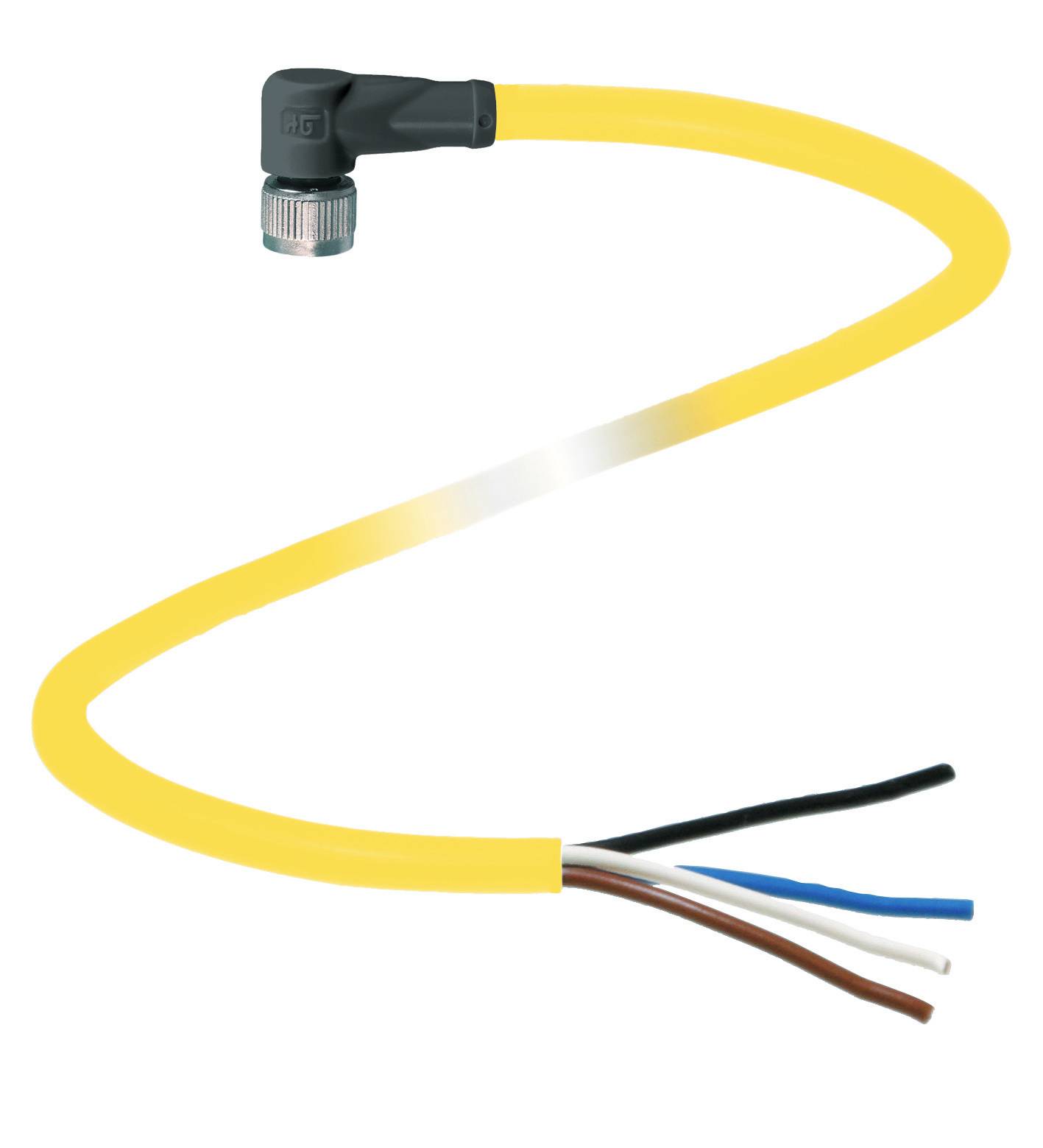

Káblová zásuvka, M8, 4-pin, PVC kábel, dĺžka: 5 m, žily: 4 x 0,34 mm2

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M8
Verzia: uhlová
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
Číslo súboru UL: E231213
elektrické údaje
Prevádzkové napätie: Max 30V AC/DC
Prevádzkový prúd: Max 3A
zhoda
Stupeň ochrany: EN 60529
Konektor: M8 x 1 konektor: IEC 61076-2-104
Horľavosť: UL 1581, IEC 60332-1-2
Schválenia a certifikáty
Schválenie UL: AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (kábel)
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -25 ... 80 °C (-13 ... 176F)
Kábel, pohyblivý: -5 ... 80 °C (23 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,4 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Ochranný druh IP67
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,3 mm
polomer ohybu:> 15 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 50 N / 300 mm
Farba plášťa: žltá (podobná RAL 1021)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 19 x 0,15 mm Ø
Dĺžka: 5 m
Skratka kábla: Li YY 4 x 0,34
materiál
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PVC
Izolácia jadra: PVC
Horľavosť: FT1
