Name: Pepperl+Fuchs V45-G-C6-GN1M-PUR-E2S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70109015, piny: 8, 8, 1 m,
Brand: Pepperl+Fuchs
SKU: 2630346
Availability: BackOrder

Technické parametre

Typ: V45-G-C6-GN1M-PUR-E2S-V45-G

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: RJ45

Strana pripojenia A: zástrčka RJ45

Strana pripojenia B: zástrčka RJ45

Počet pólov: 8
8

Dĺžka kábla: 1 m

Materiál plášťa: PUR

Menovité napätie: 60 V/DC

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Prierez pripojovacieho vodiča (max.): 0.14 mm²

Vonkajší Ø: 6.2 mm

Prierez vodiča (káble senzor-aktor): 0.14 mm²

Pripojenie: RJ45

Kódovanie: Typ B

Materiál kontaktu: Ni / Au

Kontaktná plocha: Ni / Au

Maximálny prierez: 0.14 mm²

Prierez min: 0.14 mm²

Vlastnosti: ethernet

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: Snap-In

Číslo výrobcu: 70109015

Obsah: 1 ks

Priemer: 6.2 mm

Ø kábla do: 6.2 mm

Priemer kábla (rozsah): 6.2 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.14 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630346 Pepperl+Fuchs V45-G-C6-GN1M-PUR-E2S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70109015, piny: 8, 8, 1 m,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630346 Pepperl+Fuchs V45-G-C6-GN1M-PUR-E2S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70109015, piny: 8, 8, 1 m,

Popis

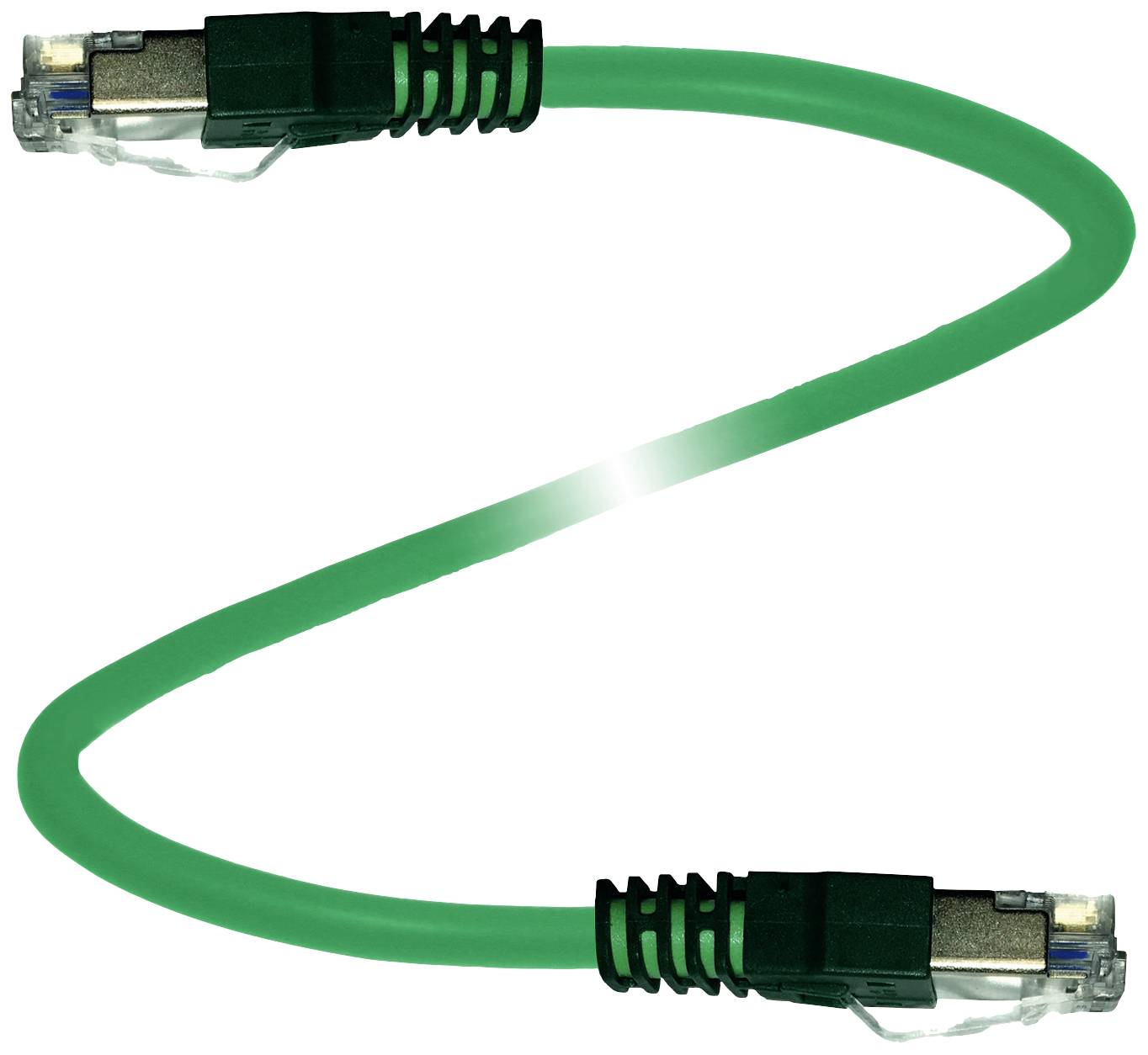

Zbernicový kábel Ethernet RJ45 samec priamy na RJ45 samec rovný, Ethernet kódovaný, 8-kolíkový, zelený PUR kábel, Cat6A, párovo tienené a celkové tienenie, dĺžka: 1 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zástrčka
Dizajn: RJ45
Verzia: rovná
Západka: Západka
Počet palíc: 8
Kódovanie: EIA/TIA 568 B
konektor 2
Pripojenie: zástrčka
Dizajn: RJ45
Verzia: rovná
Západka: Západka
Počet palíc: 8
Kódovanie: EIA/TIA 568 B
Číslo súboru UL: E520112
elektrické údaje
Prevádzkové napätie: Max 50V AC / 60V DC
Prevádzkový prúd: 1A max
zhoda
Stupeň ochrany: EN 60529
Štandard prevádzkovej zbernice: IEEE 802.3an 10GBASE-T
Konektor: Konektor RJ45: IEC 60603-7
Kategória komponentu: CAT6A (IEC 11801, EN 50173)
Horľavosť: IEC 60332-1-2, UL 1581
Podmienky prostredia
teplota okolia
Pevný kábel: -40 ... 85 °C (-40 ... 185F)
Flexibilný kábel: -10 ... 60 °C (14 ... 140F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Ochrana proti vibráciám: k dispozícii
Cykly párenia: min. 750
Tienenie: tienenie pripojené ku konektoru
Ochranný druh IP20
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer plášťa: 6,2 mm
Polomer ohybu: pohyb maximálne 50 mm | max 25 mm trvalo položený
Farba plášťa: zelená (podobná RAL 6018)
Počet jadier: 8
Prierez drôtu: 0,14 mm 2
Farba vodiča: Drôt 1: biela/oranžová | drôt 2: oranžový | Drôt 3: biely/zelený | Vodič 4: modrý | Drôt 5: biely/modrý | Vodič 6: zelený | Drôt 7: biely/hnedý | Jadro 8: hnedé
Štruktúra drôtu: 7 x 0,404 mm Ø krútená dvojlinka, párové tienenie
Štít: Cu oplet, pocínovaný | Pár dáždnikov: Polyesterová fólia laminovaná hliníkom
Dĺžka: 1 m
Skratka kábla: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
materiál
Bez halogénov: áno
Konektor
Telo rukoväte: PC
Kontaktná plocha: Ni/Au
Horľavosť: V-0
kábel
Plášť: PUR
Izolácia jadra: PE
UV odolnosť: áno
Odolnosť voči oleju: áno
Horľavosť: FT1
