Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktívny box senzor / aktor viacpólový rozvádzač 1 ks
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

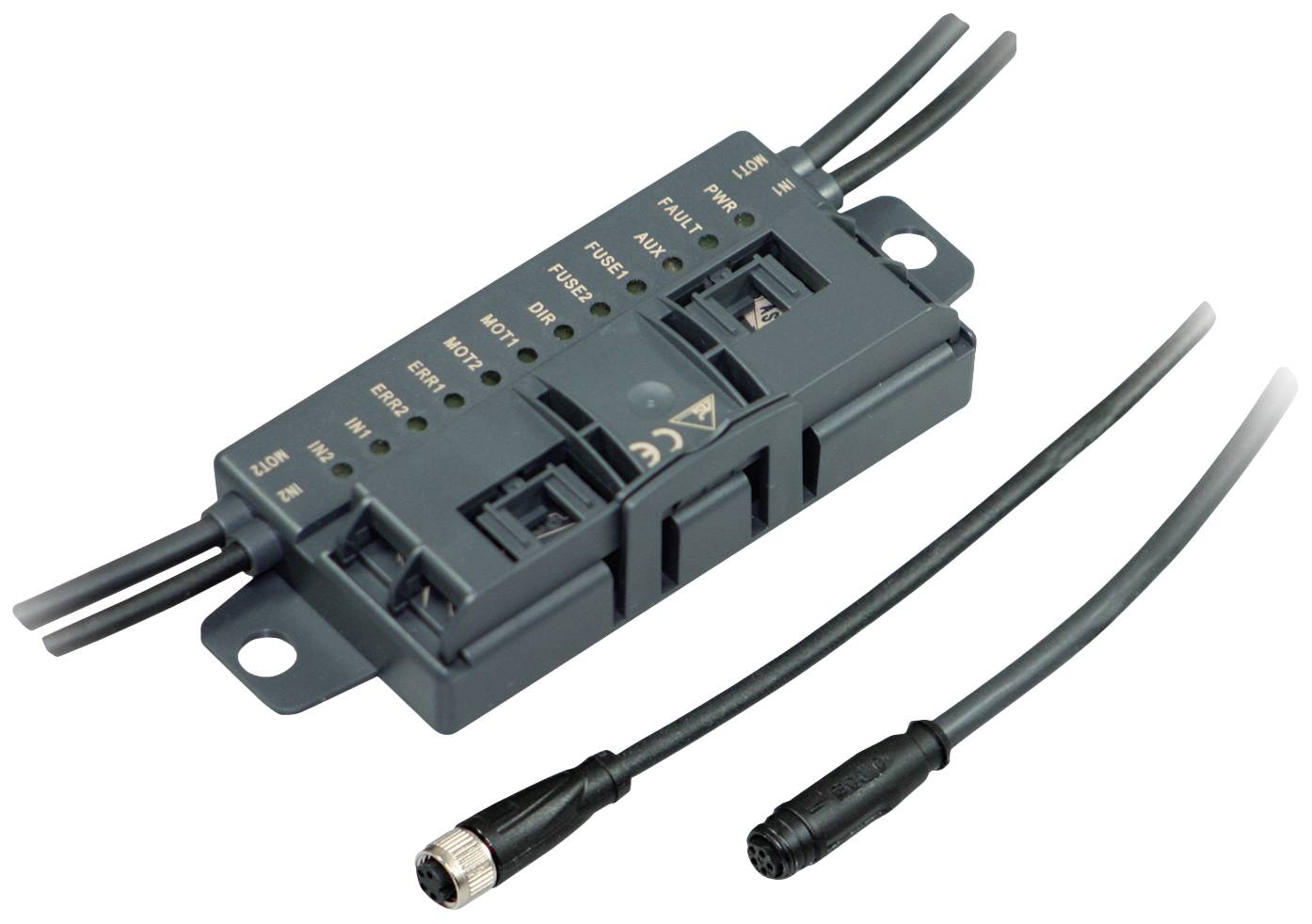

Elektronická riadiaca jednotka s viacerými pripojovaciemu káblami a LED indikátormi pre rôzne funkcie, napríklad 'Napájanie' a 'Porucha'.

Ilustračný obrázok

Kategória výrobku

aktívny box senzor / aktor

Typ

VBA-4E4A-G20-ZEJ/M3L-P10

Stavový indikátor

s LED

Druh signálu

PNP

Krytie

IP54

Datasheety: (PDF)

Doručenie: Št 26. 11.

Počet

Celkom (275,00 € / kus)

325,00 €

-15 %

275,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: aktívny box senzor / aktor

Typ: VBA-4E4A-G20-ZEJ/M3L-P10

Stavový indikátor: s LED

Druh signálu: PNP

: IP54

Max. teplota: 70 °C

Min. teplota: -25 °C

Hmotnosť: 310 g

Číslo výrobcu: 70130650

Obsah: 1 ks

Vlastnosti: s prúdovým obmedzením

Prúdová zaťažiteľnosť (spolu): 170 mA

Bezdrôtové nabíjanie function: nie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktívny box senzor / aktor viacpólový rozvádzač 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktívny box senzor / aktor viacpólový rozvádzač 1 ks

Popis

Riadiaci modul motora G20 pre Itoh Denki PM500XE a PM500XP; Špecifikácia AS-Interface: V3.0; Stupeň krytia: IP54 podľa EN 60529; Stupeň ochrany: EN 60529:2000; Zapínanie: 2 upevňovacie pásy s otvorom Ø 8 mm

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Typ účastníka: A/B účastník
Špecifikácia AS-Interface: V3.0
Požadovaná špecifikácia brány: ≥ V3.0
Profil: S-7.A.7
IO kód: 7
ID kód: A
ID1 kód: 7
ID2 kód: 7
Číslo súboru UL: E223772 "Len na použitie v aplikáciách NFPA 79"
MTBF: 98 a
Kompatibilné navijakové motory: Itoh Denki PM*XP, Itoh Denki PM*XE
Indikátory/ovládacie prvky
LED FAULT: zobrazenie chyby; LED červená | červená: chyba komunikácie alebo adresa je 0 | Blikajúca červená: Preťaženie napájania snímača alebo preťaženie signálu rýchlosti alebo externé pomocné napätie U pomocný chýba
LED PWR: napätie AS-Interface; LED zelená | zelená: napätie OK | Blikajúca zelená: Adresa 0 alebo preťaženie napájania snímača alebo preťaženie signálu rýchlosti alebo externé pomocné napätie U pomocný chýba
LED AUX: Externé pomocné napätie U pomocný ; Dvojitá LED zelená/červená | zelená: napätie OK | červená: Obrátené napätie
LED IN: stav spínania (vstup); 2 žlté LED diódy
LED FUSE: napájanie motora; 2 zelené LED
LED DIR: smer otáčania motora; LED žltá
LED MOT: motor aktívny; 2 žlté LED diódy
elektrické údaje
Pomocné napätie (výstup): 18 ... 30 V DC PELV
Menovité prevádzkové napätie: 26,5 ... 31,6 V z AS-Interface
Menovitý prevádzkový prúd: ≤ 25 mA (bez snímačov) / max. 170 mA
vstup
Počet/typ: 2 vstupy pre 3-vodičové snímače (PNP), DC
Napájanie: z AS-Interface
Prúdová zaťažiteľnosť: 100 mA, odolné proti preťaženiu a skratu
Vstupný prúd: ≤ 6 mA (interne obmedzené)
Spínací bod: podľa DIN EN 61131-2 | 0 (netlmené) ≤ 0,5 mA | 1 (tlmené) ≥ 2,0 mA
oneskorenie signálu:< 1 ms (vstup/AS rozhranie)
Vstupný filter: 2 ms
VÝCHOD
Počet/typ: 2 výstupy pre jednosmerné valcové motory (MOT1, MOT2)
Napájanie: z externého pomocného napätia U pomocný
Prúd: 3,5 A trvalý prúd, 5 A (< 2 s), max. 7,5 A (< 0,3 s) na motor
Ochrana proti preťaženiu: poistka, I 2 t = 53,7 A 2 s
Rýchlostný signál: 0 ... 10Vdc | Ovládanie cez parameter P1:0
Signál smeru otáčania: digitálny výstup PNP | nízka: vysoká impedancia | vysoký; ≥ (U pomocný - 2,5 V) pri voľnobehu
Signál štartovania motora: digitálny výstup PNP | nízka: vysoká impedancia | vysoký; ≥ (U pomocný - 2,5 V) pri voľnobehu
Dodržiavanie zásad
Elektromagnetická kompatibilita
Smernica 2014/30/EÚ: EN 62026-2:2013
Zhoda s normami
Stupeň ochrany: EN 60529:2000
Norma Fieldbus: EN 62026-2:2013
Vstup: EN 61131-2:2007
Emisie: EN 61000-6-4:2007
Rozhranie AS: EN 62026-2:2013
Imunita: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
Relatívna vlhkosť: 85% bez kondenzácie
Klimatické podmienky: Len na použitie v interiéri
Prevádzková nadmorská výška: ≤ 2000 m nad morom
Odolnosť voči otrasom a nárazom: 30 g, 11 ms v 6 priestorových smeroch 3 otrasy
Odolnosť voči vibráciám: 0,35 mm / 2g 10... 1000 Hz
Stupeň znečistenia: 2
mechanické údaje
Stupeň krytia: IP54 podľa EN 60529
Pripojenie: AS rozhranie, AUX: penetračná technika | Plochý kábel žltý/plochý kábel čierny | Vstupy/Výstupy: Kruhový konektor M8 podľa EN 61076-2-104 | Vstupy: LF004-GS1-A (4-pólové, zásuvkové kontakty, skrutkové zaistenie, A-kódovanie) | Protikus konektora: LM004-Gx1-A alebo podobný | Výstupy: LF005-GS1-B (5-pólové, zásuvkové kontakty, skrutkové zaistenie, kódovanie B) | Párovací konektor: LM005-Gx1-B alebo porovnateľný
Hmotnosť: 310 g
Zapínanie: 2 upevňovacie pásy s otvorom Ø 8 mm
Dĺžka kábla: 1 m
Poznámka: Ploché vedenie kábla je navrhnuté na 100 cyklov aktivácie
