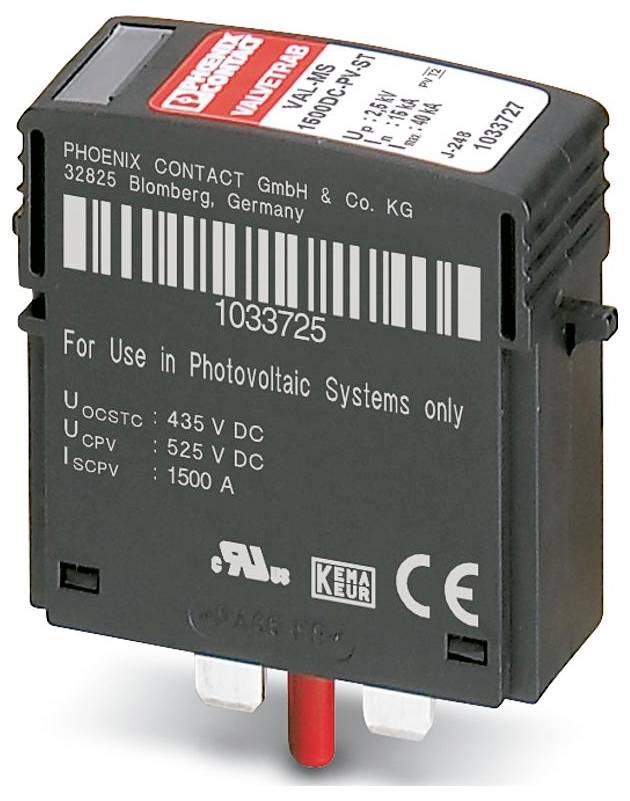

Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST zástrčka s prepäťovou ochranou Přepětová ochrana pre: fotovoltaické zariaden
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (68,33 € / kus)
204,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VALVETRAB MS
- Skúšobná trieda IEC: PV II; PV T2
- Dizajn: Zástrčka
- Hlásenie poruchy ochrany pred prepätím: vizuálne
- Typ pripojenia: zásuvné
- Šírka: 17,5 mm
- výška 52,4 mm
- Hĺbka: 55,3 mm
- Jednotka delenia: 1 TE
- Farba: čierna (RAL 9005)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6-FR; PBT-FR
- Smer pôsobenia: (L+)-PE & (L-)-PE & (L+)-(L-)
- Menovitý výbojový prúd In (8/20) µs: 20 kA (4x (5x In | 120 s) | 30 min))
- Doba odozvy tA: ≤ 25 ns
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 3000 m (n. m.)
- Normy/predpisy: IEC 61643-31
- Poznámka: 2018
- Typ montáže: na základný prvok
- Typ EN: T2
- Napájací systém IEC: DC
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6-FR; PBT-FR
- Materiálová skupina: I
- Ochranné cesty: (DC+) - (DC-);(DC+) - G;(DC-) - G
- Spotreba energie počítača v pohotovostnom režime: ≤ 250 mVA
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Úroveň ochrany Up: ≤ 2,5 kV
- Zvyškové napätie Ures: ≤ 1,9 kV (pri 3 kA); ≤ 2,1 kV (pri 5 kA); ≤ 2,2 kV (pri 10 kA); ≤ 2,5 kV (pri 15 kA); ≤ 2,7 kV (pri 20 kA); ≤ 2,9 kV (pri 30 kA); ≤ 3 kV (pri 40 kA)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 30 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5 g (5 – 500 Hz / 2,5 h / XYZ)
- Špecifikácie UL: Špecifikácie UL
- Systém distribúcie energie: DC PV
- Typ SPD: 1CA
- Menovité napätie: 1500 V DC
- Všeobecné: Všeobecné
- Doplňujúce technické údaje: Doplňujúce technické údaje
- Odolnosť proti skratu (SCCR): 50 kA
- Menovitý impulzný výbojový prúd In: 10 kA
- Maximálne trvalé napätie MCOV: 1500 V DC
- Menovitá ochrana napätím VPR: 4 kV
- Miesto inštalácie: Interiér
- Miesto inštalácie oddeľovacieho zariadenia: Vnútorné
- Prístupnosť: Bezbariérový
- Správanie pri poruche SPD: OCFM (Správanie pri poruche odpojenia)
- Ochranný obvod jednosmerného prúdu: Ochranný obvod jednosmerného prúdu
- Maximálne trvalé napätie UCPV: 750 V DC
- Odolnosť proti skratu ISCPV: 2000 A
- Napätie naprázdno UOCSTC: ≤ 625 V DC
- Trvalý prevádzkový prúd ICPV:< 350 µA
- Vzdialenosť od živých a uzemnených častí: 8 mm
- Kategória výrobku
zástrčka s prepäťovou ochranou
- Přepětová ochrana pre
fotovoltaické zariadenie
- Únikový prúd
40 kA
- Menovité napätie
1500 V/DC
- Prevedenie
zástrčkou
IP20
- Číslo výrobcu
1033727
- Typ
2
- Rozmer.
(š x v x h) 17.5 x 52.4 x 55.3 mm
- Šírka
17.5 mm
- V
52.4 mm
- Hĺbka
55.3 mm
- Obsah
3 ks
- Druh obalu
Package
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST zástrčka s prepäťovou ochranou Přepětová ochrana pre: fotovoltaické zariaden
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST zástrčka s prepäťovou ochranou Přepětová ochrana pre: fotovoltaické zariaden
Popis
Náhradné konektory v baleniach po 3 kusoch pre kombinácie fotovoltaických prepäťových zvodičov produktovej rady VAL-MS 1500DC-PV-...
