Phoenix Contact 1038841 BLT-T3-230-A zariadenie s prepäťovou ochranou Přepětová ochrana pre: zásuvky 4 kA Piece 1 ks

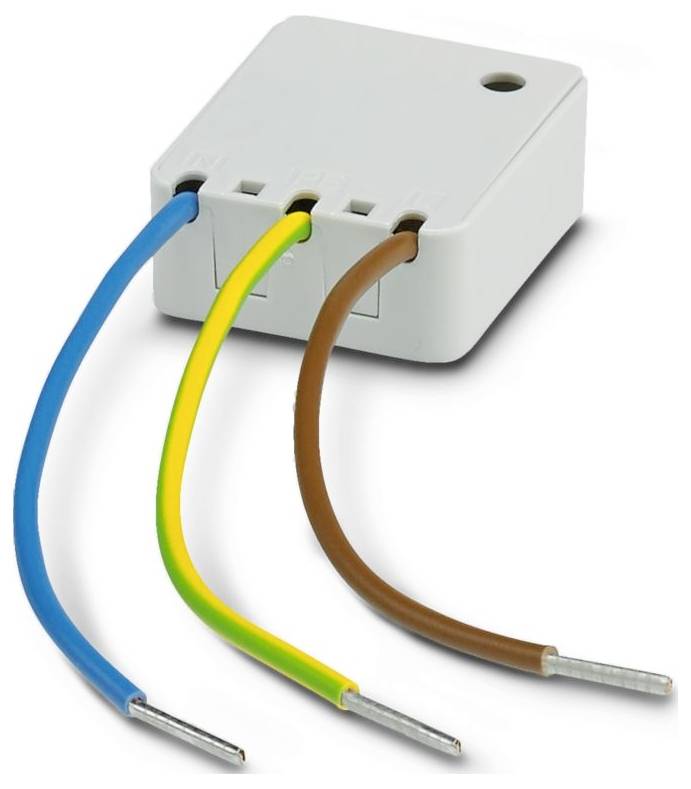

Malá biela elektrická spojovacia krabica s modrými, žlto-zelenými a hnedými vodičmi vystupujúcimi von, ilustrujúca nastavenie elektrickej konektivity.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 5. 10.

Počet

Celkom (34,14 € / kus)

34,14 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Produktová skupina: BLOCKTRAB
Skúšobná trieda IEC: III; T3
Dizajn: Prídavný modul so zásuvkou
Počet pólov: 2
Hlásenie poruchy ochrany pred prepätím: akustické
Menovité napätie UN: 230 V AC (TN-S); 230 V AC (TT - iba v spojení s prúdovým chráničom)
Typ pripojenia: Jednoduché vodiče
Šírka: 12,5 mm
výška 31 mm
Hĺbka: 36 mm
Farba: svetlosivá (RAL 7035)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PA 6.6-FR
Smer pôsobenia: 1L-N a N-PE
Maximálne trvalé napätie UC: 255 V AC
Prúd ochranného vodiča IPE: ≤ 5 µA
Maximálna požadovaná hodnota poistky: 16 A (istič B)
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP20 (po nainštalovaní)
Teplota okolia (prevádzka): -20 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -20 °C ... 70 °C
Nadmorská výška: ≤ 2000 m (n. m.)
Normy/predpisy: EN 61643-11
Poznámka: 2012
Typ montáže: v krabiciach zariadení a systémoch na správu káblov vyrobených z izolačného materiálu
Typ EN: T3
Napájací systém IEC: TN-S;TT
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Menovitá frekvencia fN: 50 Hz (60 Hz)
Hodnota CTI materiálu: 600
Izolačný materiál: PA 6.6-FR
Materiálová skupina: I
Ochranné cesty: LN;L-PE;N-PE
Maximálny vybíjací prúd Imax (8/20) µs: 4 kA
Úroveň ochrany Up: ≤ 1,5 kV
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Odolnosť proti skratu ISCCR: 1,5 kA AC
Správanie TOV pri UT (LN): 440 V AC (5 s / výdržný režim); 440 V AC (120 min / výdržný režim)
Správanie TOV pri UT (N-PE): 1200 V AC (200 ms / bezpečný poruchový režim)
Doba odozvy tA (LN): ≤ 25 ns
Čas odozvy tA (L-PE): ≤ 100 ns
Čas odozvy tA (N-PE): ≤ 100 ns
EN 61643-11: EN 61643-11
Správanie TOV pri UT (L-PE): 440 V AC (5 s / výdržný režim); 440 V AC (120 min / výdržný režim); 1455 V AC (200 ms / bezpečný poruchový režim)
Kombinovaný šok UOC: 6 kV
Počet portov: Jeden
Referenčné testovacie napätie UREF: 255 V AC

Kategória výrobku: zariadenie s prepäťovou ochranou

Přepětová ochrana pre: zásuvky

Únikový prúd: 4 kA

Prevedenie: Prídavný modul soketu

: IP20 (v zabudovanom stave)

Číslo výrobcu: 1038841

Typ: 3

Farba: viacfarebná

Rozmer.: (š x v x h) 12.5 x 31 x 36 mm

Šírka: 12.5 mm

V: 31 mm

Hĺbka: 36 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3562153 Phoenix Contact 1038841 BLT-T3-230-A zariadenie s prepäťovou ochranou Přepětová ochrana pre: zásuvky 4 kA Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562153 Phoenix Contact 1038841 BLT-T3-230-A zariadenie s prepäťovou ochranou Přepětová ochrana pre: zásuvky 4 kA Piece 1 ks

Popis

Prepäťová ochrana typu 3 pre univerzálnu inštaláciu v rozvodných krabiciach, káblových žľaboch a podlahových inštaláciách. Tepelne monitorovaný obvod, akustická indikácia poruchy.

Tento text bol preložený strojovo.
