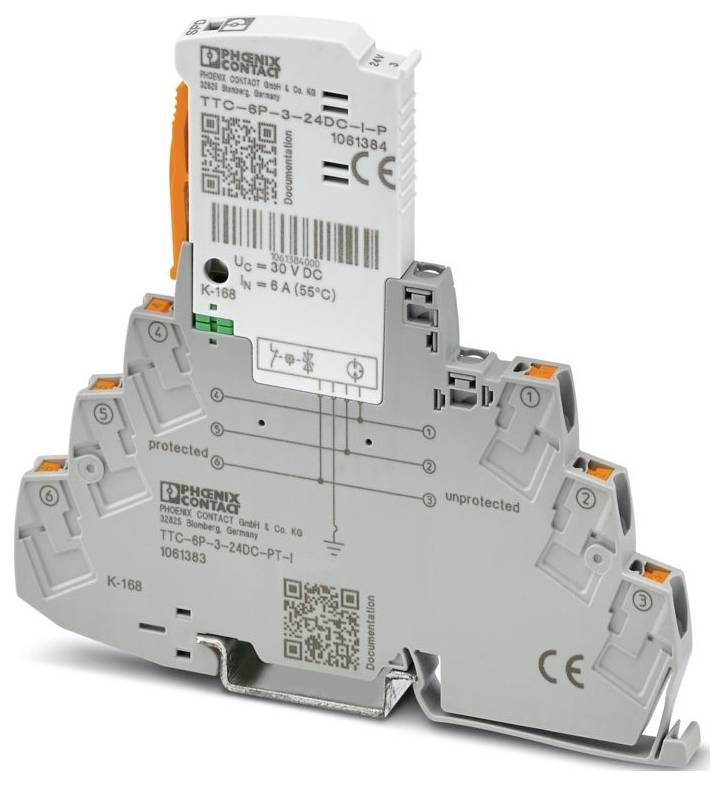

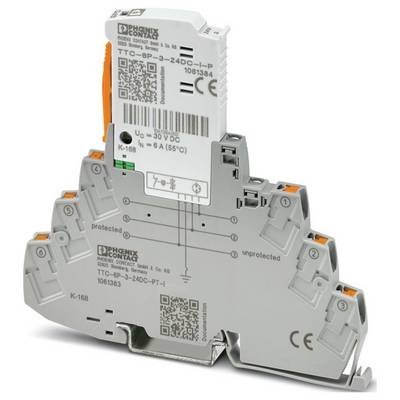

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I zariadenie s prepäťovou ochranou 10 kA 1 ks

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

193 Ks

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: TERMITRAB complete
Skúšobná trieda IEC: C1; C2; C3; D1
Dizajn: Dvojdielny zásuvný modul montážnej lišty
Hlásenie poruchy ochrany pred prepätím: vizuálne
Menovité napätie UN: 24 V DC
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 6,2 mm + 0,1 mm
výška 105,8 mm
Hĺbka: 100 mm (vrátane 7,5 mm montážnej lišty)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PBT
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Fáza-Fáza a Fáza-Signál-Uzemnenie/Tienenie a voliteľné Signál-Uzemnenie/Tienenie-Uzemnenie
Maximálne trvalé napätie UC: 30 V DC; 21 V AC
Menovitý prúd: 5 A (55 °C)
Prevádzkový prúd IC pri UC: ≤ 5 µA
Prúd ochranného vodiča IPE: ≤ 1 µA
Celkový vybíjací prúd ITTotal (8/20) µs: 10 kA
Úroveň ochrany Up (vodič-vodič): ≤ 68 V (C1 - 1 kV / 500 A); ≤ 50 V (C3 - 100 A); ≤ 50 V (C3 - 25 A)
Úroveň ochrany Up (vodič-uzemnenie): ≤ 700 V (C1 - 1 kV / 500 A); ≤ 900 V (C2 - 10 kV / 5 kA)
Kapacita (vodič-vodič): typicky 30 pF
Kapacita (vodič-zem): typicky 30 pF
Odpor na dráhu:< 0,1 Ω
Maximálna požadovaná poistka: 5 A (F)
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; D1 - 500 A
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 85 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN IEC 60079-7
Poznámka: 2015 + A1:2018
Typ montáže: Montážna lišta: TH 35 - 7,5 mm
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Izolačný materiál: PBT
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 5 kA
Impulzný výbojový prúd Iimp (10/350) µs (vodič-zem): 0,5 kA
Doba odozvy tA (vodič-zem): ≤ 100 ns
Farba (zástrčka): svetlosivá (RAL 7035)
Farba (základný prvok): sivá (RAL 7042)
Čas resetovania impulzu (vodič-zem): ≤ 500 ms
EN 61643-21: EN 61643-21
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-vodič): 0,5 kA
Doba odozvy tA (vodič-vodič): ≤ 1 ns
Vložený útlm aE, sym.: typ. 0,3 dB (≤ 12 MHz / 150 Ω)
Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω: typicky 60 MHz
Odolnosť voči prepäťovému prúdu (vodič-vodič): C1 - 1 kV / 500 A; C3 - 100 A
Čas resetu impulzu (vodič-vodič): ≤ 30 ms
Zhoda/Schválenia: Zhoda/Schválenia
UL, USA / Kanada: Trieda I, Oddiel 2, Skupiny A, B, C, D T4A
Maximálny vstupný prúd: 5 A (55 °C)
Maximálne vstupné napätie: 30 V DC

Kategória výrobku: zariadenie s prepäťovou ochranou

Únikový prúd: 10 kA

Prevedenie: Dvojdielny zásuvný modul montážnej lišty

: IP20

Číslo výrobcu: 1061383

Rozmer.: (š x v x h) 6.2 x 105.8 x 100 mm

Šírka: 6.2 mm

V: 105.8 mm

Hĺbka: 100 mm

Ex zóna: 2

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I zariadenie s prepäťovou ochranou 10 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I zariadenie s prepäťovou ochranou 10 kA 1 ks

Popis

Prepäťová ochrana pozostávajúca z ochrannej zástrčky a základného prvku s integrovaným indikátorom stavu pre 3-vodičový signálny obvod bez uzemnenia s vysokým menovitým prúdom, schválenie EX e pre zónu 2, kompatibilná s HART. Vhodné na použitie v bezpečnostných prostrediach až do úrovne SIL 3.

Tento text bol preložený strojovo.
