Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 kombinovaný chránič proti prepätiu 20 kA 1 ks

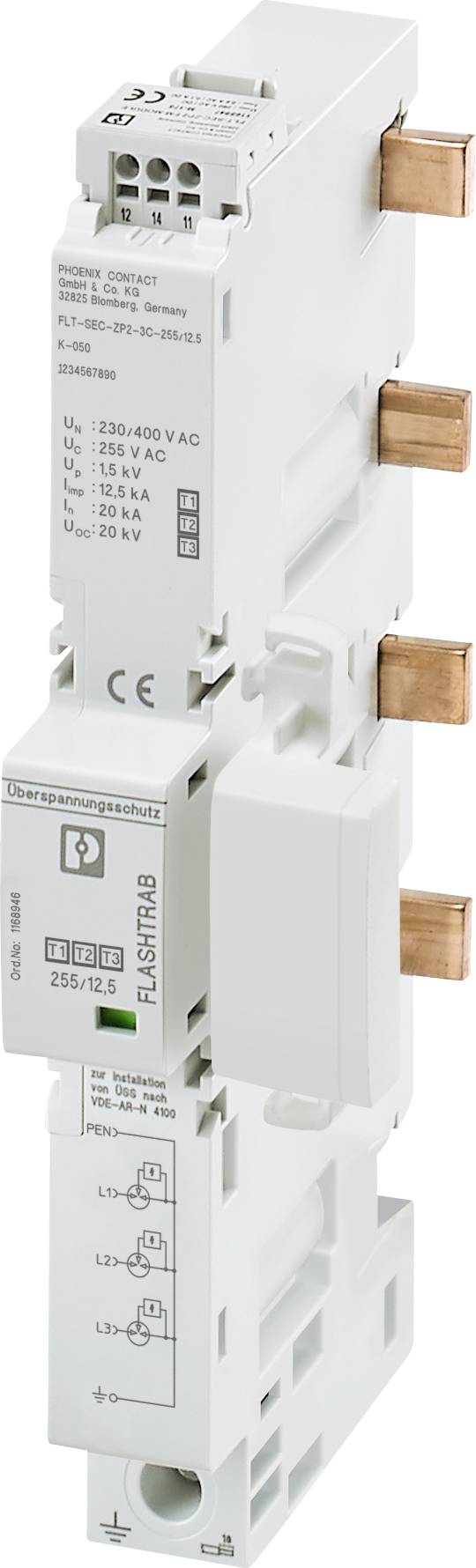

'Zariadenie na ochranu pred prepätím pre 230/400 V AC siete, s tromi zásuvnými svorkami a technickými špecifikáciami na prednej strane.'

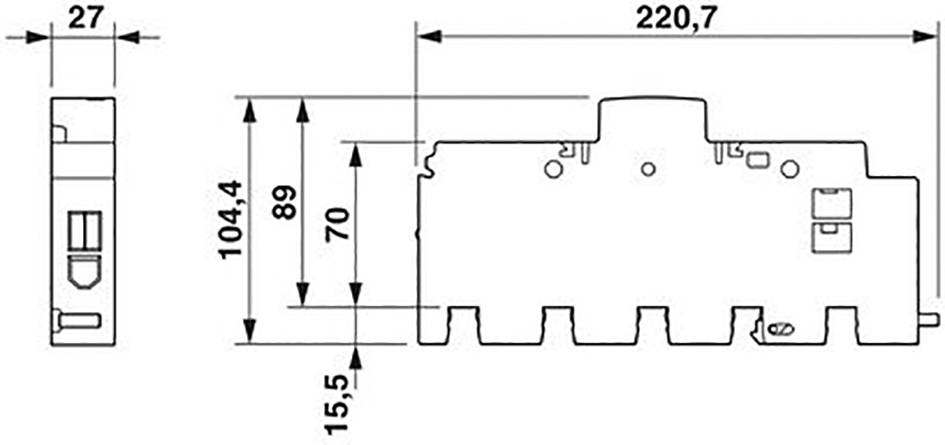

Technický výkres elektronickej súčiastky s rozmermi: šírka 27 mm, dĺžka 220,7 mm, výška 104,4 mm, vzdialenosť skrutkovacích otvorov 15,5 mm.

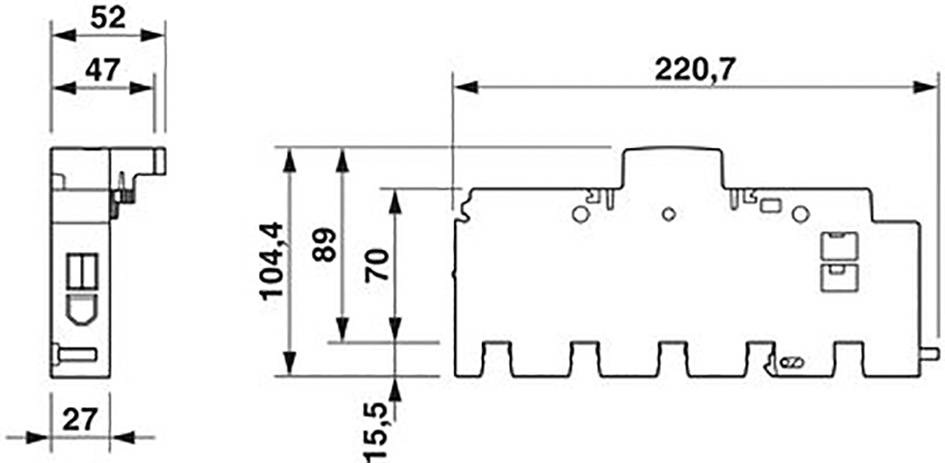

Technický výkres súčiastky s rozmermi. Vľavo: bočný pohľad (52x27 mm), vpravo: čelný pohľad (220,7 mm šírka, 104,4 mm výška).

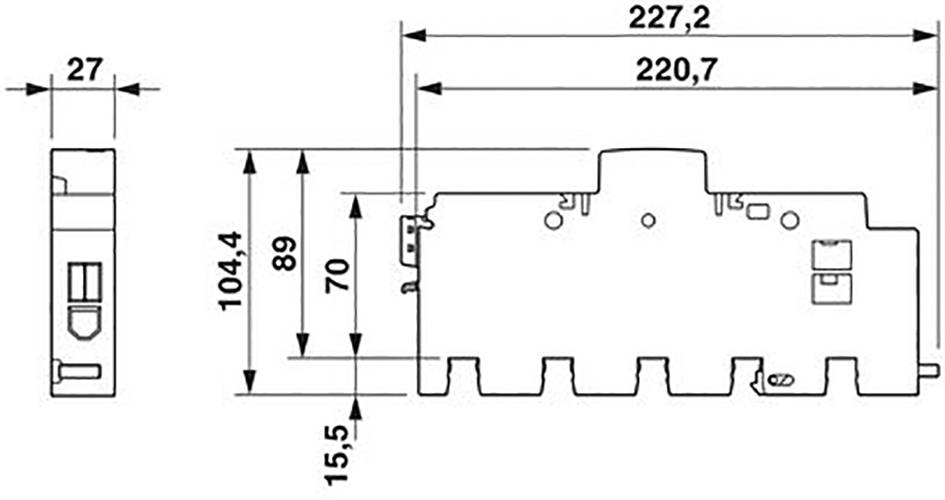

Technický výkres súčiastky s rozmermi: dĺžka 227,2 mm, výška 104,4 mm, šírka 27 mm. Pohľad z boku a spredu.

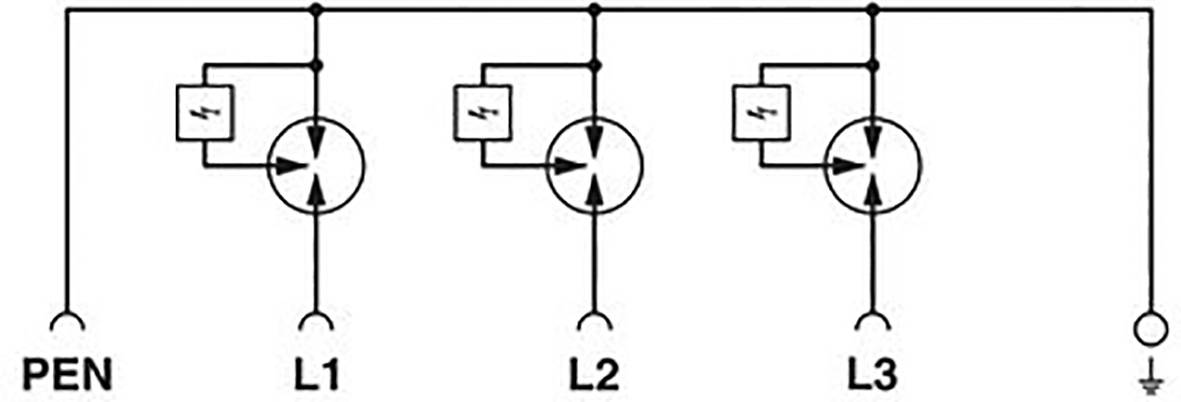

Schéma zapojenia znázorňuje tri žiarovky zapojené do paralelného obvodu na fázach L1, L2, L3; každá s vlastným spínačom a spoločným uzemnením.

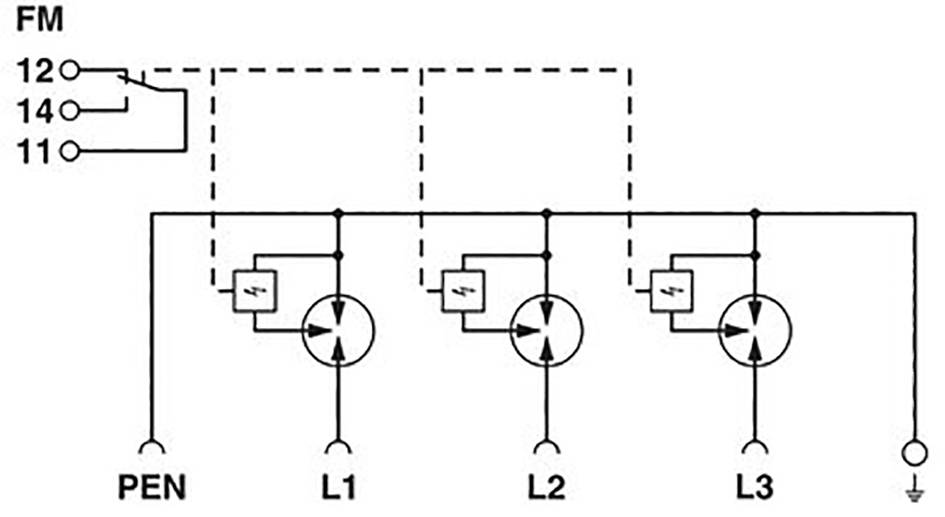

Schéma zapojenia FM vedenia s tromi fázami L1, L2, L3 a PEN vodičom. Pripojenie na svorky 12, 14, 11. Symbol uzemnenia je prítomný.

1/6

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (251,22 € / kus)

251,22 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranné cesty: L-PEN
Divízna jednotka: 1,5 TE
Typ montáže: prípojnica 40 mm
Materiál puzdra: PA 6.6
Stupeň znečistenia: 2
Trieda horľavosti podľa UL 94: V-0
Prevedenie: Jednodielny modul prípojníc
Počet pólov: 3
Chybná ochrana proti prepätiu správy: vizuálna, vzdialená správa prostredníctvom voliteľného modulu
Maximálne trvalé napätie UC: 255 V / AC
Skratová pevnosť ISCCR: 25 kA
Maximálna záložná poistka s káblom odbočky: 160 A (gG)
Typ pripojenia: skrutkové spojenie
Závit skrutky: M6

Kategória výrobku: kombinovaný chránič proti prepätiu

Únikový prúd: 20 kA

Menovité napätie: 240 V/AC
415 V/AC

Prevádzková teplota: -40 °C - +80 °C

: IP20

Číslo výrobcu: 1168946

Farba: svetlo sivá

Normy: IEC 61643-11 2011
EN 61643-11 2012 + A11: 2018

Rozmer.: (š x v x h) 27 x 222.7 x 104.4 mm

Šírka: 27 mm

V: 222.7 mm

Hĺbka: 104.4 mm

Obsah: 1 ks

Hmotnosť: 620 g

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 kombinovaný chránič proti prepätiu 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 kombinovaný chránič proti prepätiu 20 kA 1 ks

Popis

vaše výhody
Univerzálne použitie – Vďaka úzkej celkovej šírke iba 27 mm sa zmestí do každej metrovej skrinky bez ohľadu na výrobcu
Inštalácia v priestore pred pultom vďaka zhode s aplikačným pravidlom VDE-AR-N 4100 - potvrdené schválením VDE
Bezpečná montáž bez použitia náradia vďaka univerzálnemu zaisteniu na koľajniciach s hrúbkou 5 mm a 10 mm
Integrácia do systému riadenia budovy s voliteľným telekomunikačným modulom

Bleskoistka, typ 1 / trieda I, pre 3-fázové napájacie siete, s kombinovaným N a PE (L1, L2, L3, PEN). Na vyrovnanie potenciálu ochrany pred bleskom podľa triedy ochrany pred bleskom III a IV. Pre montáž na 40 mm zbernicové systémy.
