Ilustračný obrázok

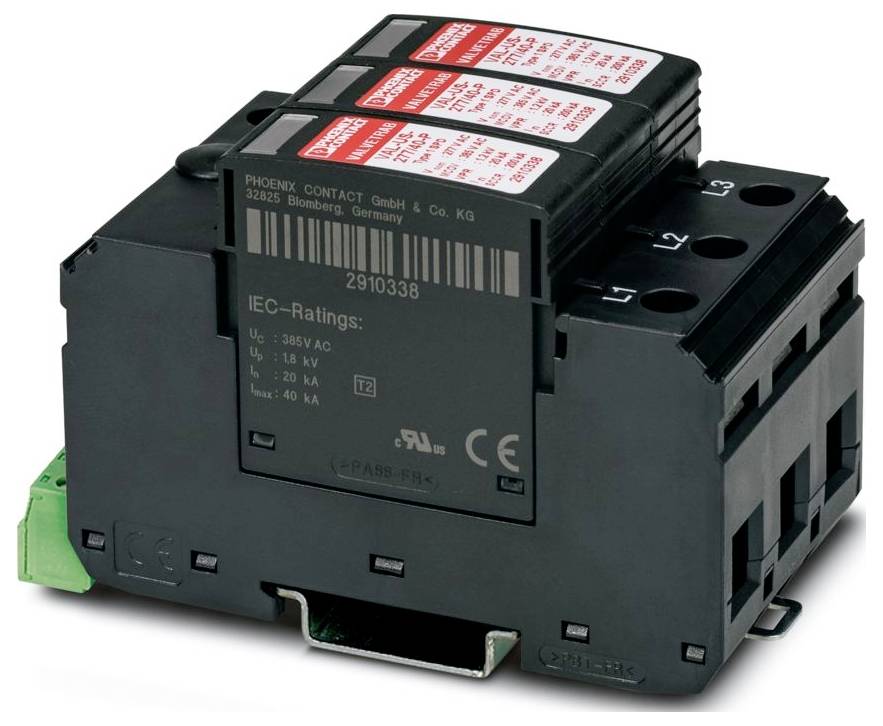

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM zariadenie s prepäťovou ochranou 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (194,99 € / kus)
194,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VALVETRAB US
- Skúšobná trieda IEC: II; T2
- Dizajn: Dvojdielny zásuvný modul montážnej lišty
- Počet pólov: 3
- Hlásenie poruchy prepäťovej ochrany: vizuálne, kontakt diaľkovej signalizácie
- Menovité napätie UN: 277/480 V AC (TN-C)
- Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
- Funkcia prepínania: Menič
- Typ pripojenia: Zásuvné/skrutkové pripojenie cez COMBICON
- Závit skrutky: M2
- Uťahovací moment: 30 lbf-in.
- Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
- Prierez vodiča AWG: 14 ... 2
- Šírka: 53,4 mm
- výška 98,7 mm
- Hĺbka: 65,7 mm
- Divízna jednotka: 3 TE
- Farba: čierna (RAL 9005)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6; PBT
- Mechanické údaje: Mechanické údaje
- Otvorená bočná stena: Nie
- Smer pôsobenia: 3L-GND
- Prúd ochranného vodiča IPE: ≤ 450 µA
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP20 (iba pri použití všetkých svoriek)
- Teplota okolia (prevádzka): -40 °C ... 80 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m (n. m.)
- Normy/predpisy: EN 61643-11
- Poznámka: 2012
- Typ montáže: Montážna lišta: 35 mm
- Typ EN: T2
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Menovitá frekvencia fN: 50 Hz (60 Hz)
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6/PBT
- Materiálová skupina: I
- Ochranné cesty: LL; LG
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Úroveň ochrany Up: ≤ 1,8 kV
- Zvyškové napätie Ures: ≤ 1,8 kV (pri In); ≤ 1,7 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,3 kV (pri 3 kA)
- Správanie TOV pri UT: 480 V AC (5 s / výdržný režim); 530 V AC (120 min / bezpečný poruchový režim)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5g (10 ... 500 Hz / 2,5 hod. / X, Y, Z)
- Špecifikácie UL: Špecifikácie UL
- Systém distribúcie energie: Wye
- Nominálna frekvencia: 50/60 Hz
- Typ SPD: 1
- Označenie pripojenia: Kontakt diaľkovej signalizácie poruchy
- Prevádzkové napätie: 125 V AC
- Prevádzkový prúd: 5 mA AC ... 750 mA striedavého prúdu; 1 A jednosmerného prúdu
- Dĺžka odizolovania: 7 mm
- Chybný kontakt diaľkovej signalizácie: Chybný kontakt diaľkovej signalizácie
- Odolnosť proti skratu ISCCR: 25 kA
- Maximálna menovitá hodnota poistky pre odbočné vedenie: 125 A (gG)
- Maximálne trvalé napätie MCOV (LG): 385 V AC
- Menovité napätie: 277/480 V AC (3-fázové)
- UL displej / vzdialené upozornenie: UL displej / vzdialené upozornenie
- Prevádzkový prúd AC: 1 A AC
- Údaje o konektore UL: Údaje o konektore UL
- Maximálne trvalé napätie MCOV (LL): 750 V AC
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Odolnosť proti skratu (SCCR): 200 kA
- Menovitá ochrana napätia VPR (LL): 2500 V
- Menovitá ochrana napätia VPR (LG): 1500 V
- Menovitý impulzný výbojový prúd In: 20 kA
- Maximálne trvalé napätie UC (L-PEN): 385 V AC
- Typ UL: Typ 1
- Maximálny nárazový prúd na fázu: 40 kA
- Kategória výrobku
zariadenie s prepäťovou ochranou
- Menovité napätie
277 V/AC
480 V/AC
- Prevedenie
Dvojdielny zásuvný modul montážnej lišty
IP20
- Číslo výrobcu
1199369
- Rozmer.
(š x v x h) 53.4 x 98.7 x 65.7 mm
- Šírka
53.4 mm
- V
98.7 mm
- Hĺbka
65.7 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM zariadenie s prepäťovou ochranou 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM zariadenie s prepäťovou ochranou 1 ks
Popis
3-kanálová prepäťová ochrana s kontaktom diaľkovej signalizácie, pre 277/480 V AC, 4 vodiče.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
