Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW Výkonový DC modul

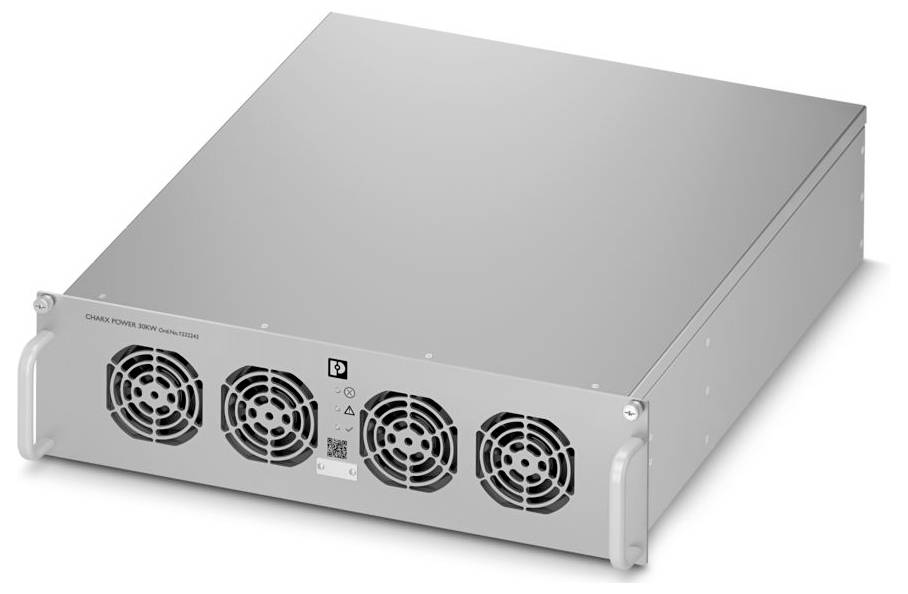

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (2 028,46 € / kus)

2 028,46 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: CHARX power basic
Typ pripojenia: 2x RJ45
Šírka: 483 mm
výška 134 mm
Hĺbka: 550 mm
Materiál puzdra: zliatina Zn-Al
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
Normy/predpisy: ANSI/UL 2202
Typ montáže: montáž do 19" racku
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: Kategória prepätia
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
Dĺžka odizolovania: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
Výšková jednotka: 3U
Prenosová rýchlosť: 125 kbit/s
Označenie: IEC
Trieda ochrany: I
Menovitý výkon: 30 kW
Počet rozhraní: 1
Dĺžka prenosu: max. 20 m
Technika pripojenia: Technika pripojenia
Rozsah vstupného napätia: 3x 400 V AC ... 480 V striedavého prúdu
Rozsah vstupného napätia: 3x 340 V AC ... 530 V striedavého prúdu
Obmedzenie nárazového prúdu:< 60 A
Menovitý príkon: 31870 VA
Účinnosť:> 95 % (POut> 50 %)
Ochrana proti prepätiu na výstupe (OVP):> 1040 V jednosmerného prúdu
Pripojenie vodiča: Pripojenie vodiča
pevný: 10 mm² ... 50 mm²; 25 mm² (odporúčané)
Flexibilné: 16 mm² ... 50 mm²; 25 mm² (odporúčané)
Výstup: Výstup
Digitálne: Digitálne
Počet fáz: 3
Izolačné napätie vstup/výstup: 2121 V DC
MTBF (IEC 61709, SN 29500):> 300 000 hodín
Rozmery článku: Rozmery článku
Prevádzková nadmorská výška: ≤ 4000 m (zníženie výkonu)> 2000 m: 10 % / 1000 m)
Názov normy: Norma pre bezpečnosť zariadení nabíjacích systémov elektrických vozidiel (EV)
AWG: 8 ... 0 (Cu); 3 (odporúčané)
Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
Účinník (cos phi): 0,99
Zníženie výkonu:> 55 °C (3,2 Å/K);> 55 °C (1 kW/K)
Odchýlka od pravidla:< 0,5 % (odchýlka napätia, statická zmena zaťaženia 20 % ... 100 %;< 1 % (odchýlka prúdu, zmena zaťaženia, statických 20 % ...) 100 %; ± 0,2 % (zmena vstupného napätia ± 20 %)
Rušivé vyžarovanie: IEC 61000-6-3
Imunita: IEC 61000-6-2
Označenie pólu: +, -
Zbernica CAN: Zbernica CAN
Rozhranie: CAN zbernica
Podporované protokoly: CAN 2.0B
Zamykací mechanizmus: Zaisťovací hák
Fyzika prenosu: káblová
Topológia: Reťazové pripojenie
Zakončovací odpor: 120 Ω (zakončovací koncový účastník)
Celkové skreslenie (THDi):< 5 % (50 % ... 100 % výstupné zaťaženie)
Rozsah výstupného napätia: 30 V DC ... 1000 V DC
Rozsah výstupného prúdu: 0 A ... 100 A
Strata energie v pohotovostnom režime:< 14 W
Názov: Východ
Galvanické oddelenie medzi vstupom a výstupom: áno
Izolačné napätie vstup, výstup/skryt: 2121 V DC (základná izolácia)
Vnútorné ventilátory: áno
Smer prúdenia vzduchu: spredu dozadu
Hladina hluku:< 60 dB (1 m)
IEC 60664-1: II
Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá
Vstupný prúd: 3x 54 A (340 V AC); 3x 46 A (400 V AC)
Izolačný odpor:> 10 MΩ
Oneskorenie zapnutia:< 8 s
Prekročenie: ± 3 % (proces zapnutia)
Počet výkonových modulov ako účastníkov zbernice CAN: max. 48
Izolačné napätie vstup, výstup/signál, komunikácia: 4242 V DC
Signál izolačného napätia, komunikácia/kryt: 707 V DC
Životnosť: 90 000 h (40 °C, elektrolytické kondenzátory); 70 000 h (40 °C, ventilátory)
Ochrana proti prehriatiu (OTP):> 75 °C
Systémy vodivého nabíjania pre elektrické vozidlá - Časť 1: Všeobecné požiadavky: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 1: Všeobecné požiadavky
Systémy vodivého nabíjania pre elektrické vozidlá – Časť 23: Zariadenia na napájanie jednosmerným prúdom pre elektrické vozidlá: Systémy vodivého nabíjania pre elektrické vozidlá – Časť 23: Zariadenia na napájanie jednosmerným prúdom pre elektrické vozidlá
Norma pre bezpečnosť zariadení nabíjacích systémov elektrických vozidiel (EV): Norma pre bezpečnosť zariadení nabíjacích systémov elektrických vozidiel (EV)
Vstupná frekvencia: 3x 50 Hz 60 Hz ±10 %
Zvlnenie výstupného prúdu: ≤ 1%
Pripojenie za chodu: nie
Vetranie: nie

Kategória výrobku: Výkonový DC modul

Trieda bezpečnosti: I

Hĺbka: 550 mm

V: 134 mm

Šírka: 483 mm

: IP20

Montážna výška: 134 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW Výkonový DC modul

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW Výkonový DC modul

Popis

CHARX power basic, rýchlonabíjací modul pre budovanie jednosmerných nabíjacích staníc, montáž do 19" racku, vstup: 3-fázový, výstup: 30 V DC...1000 V DC / 0 A...100 A
