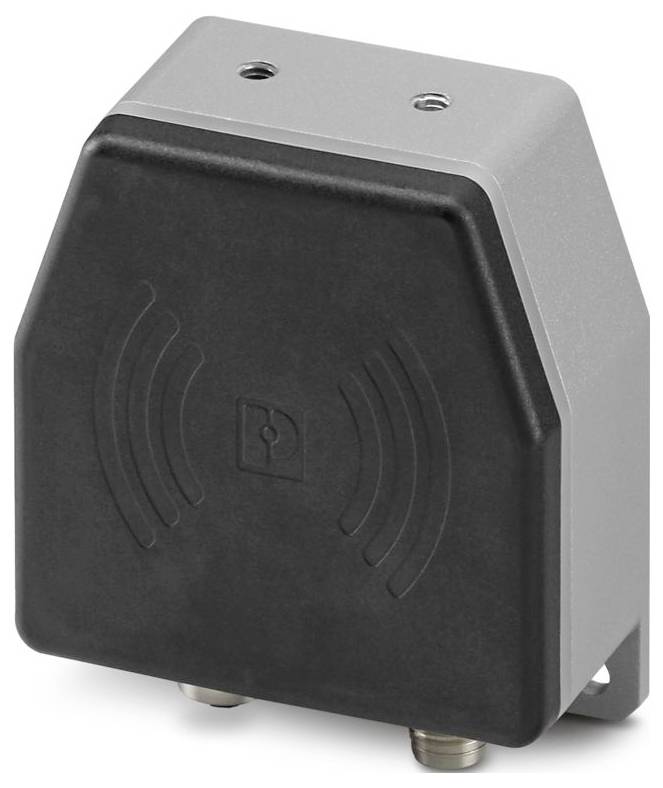

Ilustračný obrázok
Phoenix Contact 1433047 NEARFI 200 B Indukčný väzobný člen
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (865,00 € / kus)
865,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: NearFi
- Typ pripojenia: Konektor M12, kódovanie L; Konektor M12, kódovanie L
- Šírka: 80 mm
- výška 86 mm
- Hĺbka: 39 mm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -20 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: 2000 m
- Normy/predpisy: EN 55016-2-3
- Poznámka: ČERVENÁ 2014/53/EÚ
- Typ montáže: Montáž na stenu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 10% ... 95 %
- Montážna poloha: ľubovoľná
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz (úroveň citlivosti testu 3 – asymetrická)
- Maximálna strata výkonu pri nominálnych podmienkach: 3,12 W
- Tlak vzduchu (prevádzkový): 80 kPa ... 108 kPa (do 2000 m nad morom)
- Rozsah napájacieho napätia: 19 V DC ... 30 V DC
- CE: CE
- Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 %
- Vstup: ± 0,5 kV (úroveň náročnosti testu 1 – symetrické); ± 1 kV (úroveň náročnosti testu 2 – asymetrické)
- Výstup: ± 1 kV (úroveň náročnosti testu 2 – nevyvážený)
- Signál: ± 1 kV (úroveň náročnosti testu 2 – nevyvážený)
- Montážny návod: Dbajte na zníženie výkonu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Statický výboj: Statický výboj
- Kontaktný výboj: ± 4 kV (úroveň náročnosti testu 2)
- Výboj vo vzduchu: ± 8 kV (úroveň náročnosti testu 3)
- Poznámka: Trieda A, oblasť použitia: priemyselná
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: ~ 1,95 µA/m (vo vzdialenosti 10 m)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Vedené rušenie: Vedené rušenie
- Napätie: 10 V (80 % amplitúdová modulácia pri 1 kHz)
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Ochranné obvody: Ochrana proti prechodovým javom, ochrana proti prepólovaniu
- Rušivé vyžarovanie: Rušivé vyžarovanie
- Použitie: Výkon
- MTTF: 221 rokov (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 112 rokov (štandard SN 29500, teplota 40 °C, pracovný cyklus 34,25 %); 51 rokov (štandard SN 29500, teplota 40 °C, pracovný cyklus 100 %)
- Dodávka: Dodávka
- Indukčný: Prenos energie: Indukčný: Prenos energie
- Rozsah: min. 0 mm; ≤ 10 mm
- Odsadenie stredu: ± 10 mm
- Uhlové odsadenie:< 15°
- Pripojiteľné rádiové moduly: 1 (diaľkový väzobný člen)
- Farba (kryt): čierna (RAL 9005)
- Materiál (kryt): PBT; tlakovo liaty zinok
- Ďalšie vlastnosti odolnosti: odolnosť voči rozstreku zvárania; odolnosť voči soľnej hmle podľa IEC 60068-2-11 (96 hodín v 5 % soľnej hmle)
- Odolnosť voči vibráciám podľa EN 60068-2-6/IEC 60068-2-6: Vibrácie (prevádzka): 5 g na priestorový smer, 10 Hz ... 150 Hz, amplitúda ±0,34 mm
- Náraz podľa EN 60068-2-27/IEC 60068-2-27: Náraz (prevádzka): 30 g, trvanie 11 ms, polovičný sínusový rázový impulz, tri rázy, na priestorový smer
- Nepretržitý náraz podľa EN 60068-2-27/IEC 60068-2-27: Nepretržitý náraz (prevádzka): 10 g, trvanie 16 ms, polovičný sínusový nárazový impulz, 1000 nárazov na priestorový smer
- Stupeň krytia (IP): IP65/IP66 (Vyhlásenie výrobcu)
- Trieda ochrany (IK): IK06 (hodnota odolnosti voči nárazu)
- Tlak vzduchu (skladovanie/preprava): 66 kPa ... 108 kPa (do 3500 m nad morom)
- Rádiová licencia pre Európu: Rádiová licencia pre Európu
- Intenzita poľa: 10 V/m
- Zaťaženie rázovým prúdom: Zaťaženie rázovým prúdom
- Bez látok, ktoré zhoršujú zmáčavosť farby: VDMA 24364:2018-05
- Typická spotreba prúdu: 40 mA (bez diaľkového prepojovacieho člena, pri 24 V DC, pri 25 °C); 130 mA (s diaľkovým prepojovacím členom, bez záťaže, pri 24 V DC, pri 25 °C); 125 mA (paralelná prevádzka s NEARFI 200, bez diaľkového prepojovacieho člena, pri 24 V DC, pri 25 °C); 330 mA (paralelná prevádzka s NEARFI 200, s diaľkovým prepojovacím členom, bez záťaže, pri 24 V DC, pri 25 °C)
- Maximálna spotreba energie:< 3,2 A (s diaľkovým prepojovacím členom, záťaž 2 A, vstupné napätie 19 V DC);< 6,2 A (paralelná prevádzka s NEARFI 200, s diaľkovým prepojovacím členom, záťaž 4 A, vstupné napätie 19 V DC)
- Nábehový prúd: 2 A (počas približne 1,5 ms pri 24 V DC bez diaľkového prepojovacieho člena); 4,4 A (počas približne 4,5 ms pri 24 V DC s diaľkovým prepojovacím členom, bez záťaže); 3,9 A (paralelná prevádzka s NEARFI 200, počas približne 1,5 ms pri 24 V DC bez diaľkového prepojovacieho člena); 8,1 A (paralelná prevádzka s NEARFI 200, počas približne 4,5 ms pri 24 V DC s diaľkovým prepojovacím členom, bez záťaže)
- Typ
NEARFI 200 B
- Kategória výrobku
Indukčný väzobný člen
- Číslo výrobcu
1433047
- Rozmer.
(d x š x v) 39 x 80 x 86 mm
- Prevádzková teplota
-20 °C (min)
- Min. prevádzková teplota
-20 °C
- Šírka
80 mm
- V
86 mm
- Dĺžka
39 mm
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-20 °C
- Hĺbka
39 mm
IP65
- Montážna výška
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
ÁNO
IP65
NIE
19-30 V
Other
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3588197 Phoenix Contact 1433047 NEARFI 200 B Indukčný väzobný člen
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3588197 Phoenix Contact 1433047 NEARFI 200 B Indukčný väzobný člen
Popis
NearFi Base, bezkontaktný napájací adaptér, 50 W (US), dosah ≤10 mm, M12 push-pull, IP65, kompatibilný s NEARFI 200 R. Voliteľné: 100 W (US) v spojení s NEARFI 2200/200 alebo 2 x 50 W (US+UA) s NEARFI 300
