Ilustračný obrázok

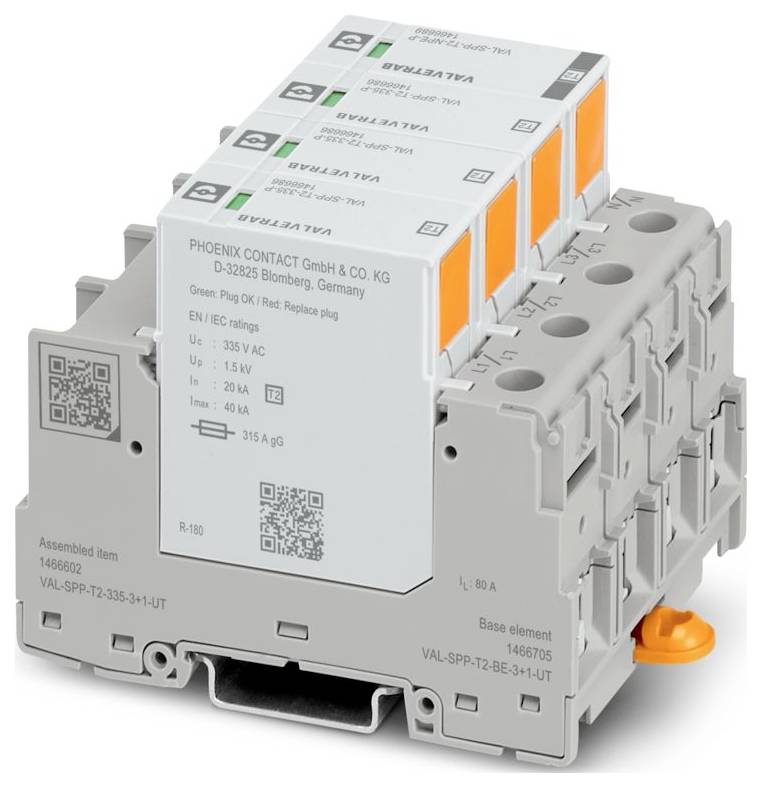

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT zvodič prepätia 20 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (275,00 € / kus)
275,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VAL-SPP
- Skúšobná trieda IEC: II; T2
- Dizajn: Dvojdielny zásuvný modul montážnej lišty
- Počet pólov: 4
- Hlásenie poruchy ochrany pred prepätím: vizuálne
- Menovité napätie UN: 240/415 V AC ±10 % (TN-S); 240/415 V AC ±10 % (TT)
- Typ pripojenia: Vidlicové káblové oko
- Závit skrutky: M5
- Uťahovací moment: 30 lbf-in.
- Prierez flexibilného vodiča: 1,5 mm² ... 25 mm²
- Prierez pevného vodiča: 1,5 mm² ... 50 mm²; 2x 1,5 mm² ... 16 mm² (2 vodiče s rovnakým prierezom)
- Prierez vodiča AWG: 14 ... 2
- Šírka: 71,2 mm
- výška 96,6 mm
- Hĺbka: 71,5 mm (vrátane 7,5 mm montážnej lišty)
- Divízna jednotka: 4 TE
- Farba: sivá (RAL 7042); svetlosivá (RAL 7035)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6-FR 20% GF; PBT
- Prúd ochranného vodiča IPE: ≤ 5 µA
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Celkový vybíjací prúd ITTotal (8/20) µs: 40 kA
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP20C (po nainštalovaní)
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 5000 m (n. m.)
- Normy/predpisy: EN 61643-11
- Poznámka: 2012 + A11:2018
- Typ montáže: Montážna lišta: 35 mm
- Typ EN: T2
- Napájací systém IEC: TN-S;TT
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Menovitá frekvencia fN: 50 Hz (60 Hz)
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6-FR 20% GF; PBT
- Materiálová skupina: I
- Ochranné cesty: LL; LN; LG; NG
- Spotreba energie počítača v pohotovostnom režime: ≤ 450 mVA
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5g (10 ... 500 Hz / 2,5 hod. / X, Y, Z)
- Špecifikácie UL: Špecifikácie UL
- Maximálne trvalé napätie MCOV (NG): 305 V AC
- Systém distribúcie energie: Wye
- Nominálna frekvencia: 50/60 Hz
- Namerané medzné napätie MLV (NG): 1140 V
- Typ SPD: 4CA
- Dĺžka odizolovania: 18 mm
- Maximálne trvalé napätie UC (LN): 335 V AC
- Maximálne trvalé napätie UC (N-PE): 305 V AC
- Menovitý zaťažovací prúd IL: 80 A (25 mm²)
- Schopnosť hasenia následným prúdom Ifi (N-PE): 100 A
- Odolnosť proti skratu ISCCR: 100 kA
- Úroveň ochrany Up (LN): ≤ 1,5 kV
- Úroveň ochrany Up (L-PE): ≤ 1,7 kV
- Úroveň ochrany Up (N-PE): ≤ 1,5 kV
- Zvyškové napätie Ures (LN): ≤ 1,5 kV (pri In); ≤ 1,3 kV (pri 10 kA); ≤ 1,2 kV (pri 5 kA); ≤ 1,1 kV (pri 3 kA)
- Zvyškové napätie Ures (L-PE): ≤ 1,7 kV (v In); ≤ 1,5 kV (pri 10 kA); ≤ 1,3 kV (pri 5 kA); ≤ 1,2 kV (pri 3 kA)
- Zvyškové napätie Ures (N-PE): ≤ 0,5 kV (pri In); ≤ 0,4 kV (pri 10 kA); ≤ 0,3 kV (pri 5 kA); ≤ 0,1 kV (pri 3 kA)
- Správanie TOV pri UT (LN): 415 V AC (5 s / výdržný režim); 460 V AC (120 min / bezpečný poruchový režim)
- Správanie TOV pri UT (N-PE): 1200 V AC (200 ms / výdržný režim)
- Doba odozvy tA (LN): ≤ 25 ns
- Čas odozvy tA (L-PE): ≤ 100 ns
- Čas odozvy tA (N-PE): ≤ 100 ns
- Maximálna menovitá hodnota poistky pre priechodné zapojenie V: 80 A (gG)
- Maximálna menovitá hodnota poistky pre odbočné vedenie: 315 A (gG)
- Maximálne trvalé napätie MCOV (LN): 320 V AC
- Maximálne trvalé napätie MCOV (LG): 320 V AC
- Menovité napätie: 240/415 V AC
- Namerané medzné napätie MLV (LN): 1340 V
- Namerané medzné napätie MLV (LG): 2480 V
- Údaje o konektore UL: Údaje o konektore UL
- Maximálne trvalé napätie MCOV (LL): 640 V AC
- Namerané medzné napätie MLV (LL): 2680 V
- Všeobecné: Všeobecné
- Doplňujúce technické údaje: Doplňujúce technické údaje
- Maximálne trvalé napätie UC (L-PE): 335 V AC
- Menovitý impulzný výbojový prúd In: 20 kA
- 2 vodiče rovnakého prierezu, flexibilné, s dvojitou dutinkou a plastovou objímkou: 1,5 mm² ... 16 mm²
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 1,5 mm² ... 35 mm²; 2x 1,5 mm² ... 10 mm² (2 vodiče s rovnakým prierezom)
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 1,5 mm² ... 25 mm²; 2x 1,5 mm² ... 16 mm² (2 vodiče s rovnakým prierezom)
- Správanie TOV pri UT (L-PE): 1464 V AC (200 ms / výdržný režim)
- Teplota okolia (inštalácia): -5 °C ... 50 °C
- Kategória výrobku
zvodič prepätia
- Únikový prúd
20 kA
- Menovité napätie
240 V/AC
415 V/AC
- Prevedenie
Dvojdielny zásuvný modul montážnej lišty
IP20C (v zabudovanom stave)
- Číslo výrobcu
1466602
- Typ
2
- Rozmer.
(š x v x h) 71.2 x 96.6 x 71.5 mm
- Šírka
71.2 mm
- V
96.6 mm
- Hĺbka
71.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT zvodič prepätia 20 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT zvodič prepätia 20 kA 1 ks
Popis
Zásuvný zvodič prepätia typu 2 / triedy II pre trojfázové napájacie siete s oddeleným N a PE (5-vodičový systém: L1, L2, L3, N, PE).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
