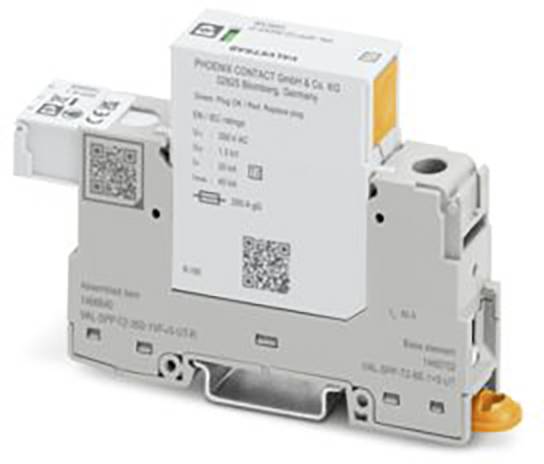

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R zvodič prepätia 20 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (91,99 € / kus)
91,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VAL-SPP
- Skúšobná trieda IEC: II; T2
- Dizajn: Dvojdielny zásuvný modul montážnej lišty
- Počet pólov: 1
- Hlásenie poruchy prepäťovej ochrany: vizuálne, kontakt diaľkovej signalizácie
- Menovité napätie UN: 240 V AC ±10 % (TN); 240 V AC ±10 % (TT); 230 V AC ±10 % (IT)
- Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
- Funkcia prepínania: Menič
- Typ pripojenia: Zásuvné pripojenie
- Závit skrutky: M5
- Uťahovací moment: 3 Nm ... 3,5 Nm
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 17,8 mm
- výška 110,8 mm
- Hĺbka: 71,5 mm (vrátane 7,5 mm montážnej lišty)
- Jednotka delenia: 1 TE
- Farba: sivá (RAL 7042); svetlosivá (RAL 7035)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6-FR 20% GF; PBT
- Maximálne trvalé napätie UC: 350 V AC
- Prúd ochranného vodiča IPE: ≤ 5 µA
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Doba odozvy tA: ≤ 25 ns
- Maximálna požadovaná hodnota poistky: 1 A (gG)
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP20C (po nainštalovaní)
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 5000 m (n. m.)
- Normy/predpisy: EN 61643-11
- Poznámka: 2012 + A11:2018
- Typ montáže: Montážna lišta: 35 mm
- Typ EN: T2
- Napájací systém IEC: TN;TT
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Menovitá frekvencia fN: 50 Hz (60 Hz)
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6-FR 20% GF; PBT
- Materiálová skupina: I
- Ochranné cesty: LN;L-PE;L-PEN
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Úroveň ochrany Up: ≤ 1,5 kV
- Zvyškové napätie Ures: ≤ 1,5 kV (pri In); ≤ 1,3 kV (pri 10 kA); ≤ 1,2 kV (pri 5 kA); ≤ 1,1 kV (pri 3 kA)
- Impulzné napätie odozvy pri 6 kV (1,2/50) µs: ≤ 1,5 kV
- Správanie TOV pri UT: 460 V AC (5 s / výdržný režim); 460 V AC (120 min / výdržný režim)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5g (10 ... 500 Hz / 2,5 hod. / X, Y, Z)
- Označenie pripojenia: Kontakt diaľkovej signalizácie poruchy
- Dĺžka odizolovania: 8 mm
- Chybný kontakt diaľkovej signalizácie: Chybný kontakt diaľkovej signalizácie
- Menovitý zaťažovací prúd IL: 80 A (25 mm²)
- Odolnosť proti skratu ISCCR: 25 kA
- Maximálna menovitá hodnota poistky pre priechodné zapojenie V: 80 A (gG)
- Maximálna menovitá hodnota poistky pre odbočné vedenie: 200 A (gG)
- Prevádzkový prúd AC: 5 mA AC ... 1 A striedavého prúdu
- Všeobecné: Všeobecné
- 2 vodiče rovnakého prierezu, flexibilné, s dvojitou dutinkou a plastovou objímkou: 1,5 mm² ... 16 mm²
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 0.75 mm²
- Typ izolácie: Výrobok má dvojitú/zosilnenú izoláciu medzi hlavným a pomocným obvodom.
- Teplota okolia (inštalácia): 5 °C ... 50 °C
- Prevádzkové napätie AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl) pri úrovni znečistenia 2); 5 V AC ... 150 V AC (≤ 5000 m (amsl))
- Prevádzkové napätie DC: 125 V DC (≤ 5000 m (amsl))
- Prevádzkový prúd DC: 200 mA DC
- Maximálna strata výkonu pri nominálnych podmienkach: ≤ 1,75 mVA
- Kategória výrobku
zvodič prepätia
- Únikový prúd
20 kA
- Prevedenie
Dvojdielny zásuvný modul montážnej lišty
IP20C (v zabudovanom stave)
- Číslo výrobcu
1466640
- Typ
2
- Rozmer.
(š x v x h) 17.8 x 110.8 x 71.5 mm
- Šírka
17.8 mm
- V
110.8 mm
- Hĺbka
71.5 mm
- Obsah
1 ks
DIN rail (top hat rail) 35 mm
ÁNO
Other
350 V
20 kA
ÁNO
1.5 kV
Optical
ÁNO
1.5 mm²
35 mm²
NIE
NIE
ÁNO
NIE
NIE
NIE
NIE
NIE
40 kA
25 kA
200 A
80 A
NIE
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R zvodič prepätia 20 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R zvodič prepätia 20 kA 1 ks
Popis
Zásuvný zvodič prepätia typu 2 / triedy II pre jednofázové napájacie siete s kombinovaným PE a N v jednom vodiči (2-vodičový systém: L, N/PEN), s kontaktom diaľkovej signalizácie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
