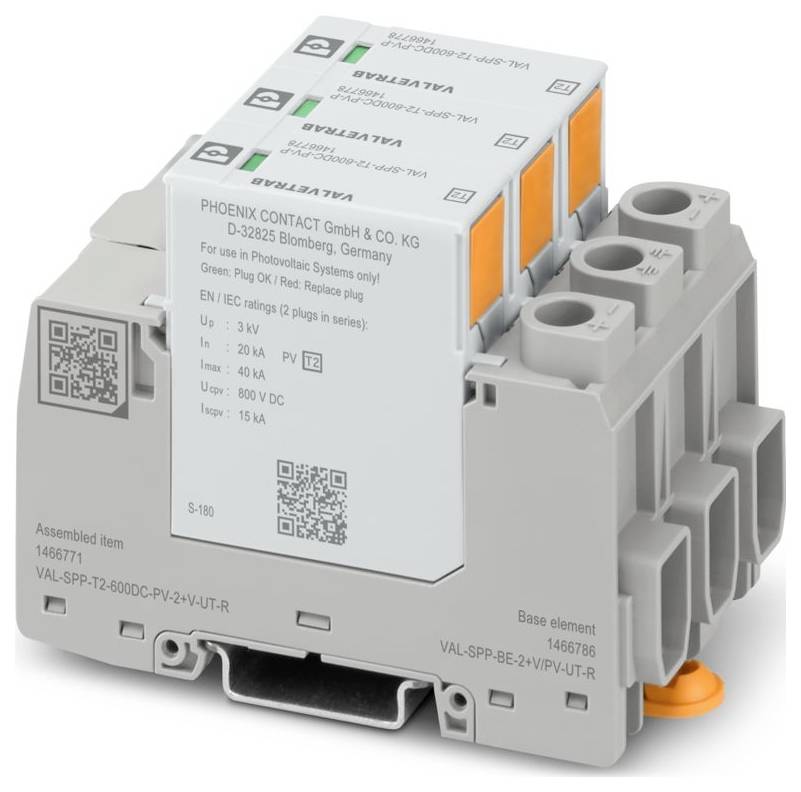

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R zvodič prepätia Přepětová ochrana pre: fotovoltaické zariadenie 40
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (265,00 € / kus)
265,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VAL-SPP
- Skúšobná trieda IEC: PV II; PV T2
- Dizajn: Dvojdielny zásuvný modul montážnej lišty
- Počet pólov: 3
- Hlásenie poruchy prepäťovej ochrany: vizuálne, kontakt diaľkovej signalizácie
- Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
- Funkcia prepínania: Menič
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 53,4 mm
- výška 96,6 mm
- Hĺbka: 71,5 mm (vrátane 7,5 mm montážnej lišty)
- Divízna jednotka: 3 TE
- Farba: sivá (RAL 7042); svetlosivá (RAL 7035)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6-FR 20% GF; PBT
- Mechanické údaje: Mechanické údaje
- Otvorená bočná stena: Nie
- Prúd ochranného vodiča IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Celkový vybíjací prúd ITTotal (8/20) µs: 40 kA
- Doba odozvy tA: ≤ 25 ns
- Maximálna požadovaná hodnota poistky: 1 A (gG)
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP20C (po nainštalovaní)
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 5000 m (n. m.)
- Normy/predpisy: IEC 61643-31
- Poznámka: 2018
- Typ montáže: Montážna lišta: 35 mm
- Typ EN: T2
- Napájací systém IEC: DC
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6-FR 20% GF; PBT
- Materiálová skupina: I
- Ochranné cesty: (DC+) - (DC-); (DC+) - PE; (DC-) - PE
- Spotreba energie počítača v pohotovostnom režime: ≤ 80 mVA
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Úroveň ochrany Up: ≤ 3 kV
- Zvyškové napätie Ures: ≤ 3 kV (pri In); ≤ 2,5 kV (pri 10 kA); ≤ 2,3 kV (pri 5 kA); ≤ 2,1 kV (pri 3 kA)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5 g (5 – 500 Hz / 2,5 h / XYZ)
- Označenie pripojenia: Kontakt diaľkovej signalizácie poruchy
- Dĺžka odizolovania: 7 mm
- Chybný kontakt diaľkovej signalizácie: Chybný kontakt diaľkovej signalizácie
- Prevádzkový prúd AC: 5 mA AC ... 1 A striedavého prúdu
- Miesto inštalácie: Interiér
- Miesto inštalácie oddeľovacieho zariadenia: Vnútorné
- Prístupnosť: Bezbariérový
- Správanie pri poruche SPD: OCFM (Správanie pri poruche odpojenia)
- Ochranný obvod na strane jednosmerného prúdu: Ochranný obvod na strane jednosmerného prúdu
- Maximálne trvalé napätie UCPV: 800 V DC
- Odolnosť proti skratu ISCPV: 15000 A
- Napätie naprázdno UOCSTC: 667 V DC
- Izolačný odpor Riso:> 5 MΩ (pri 500 V DC)
- Konfigurácia pripojenia: konfigurácia Y
- Obvod ochrany FV: Obvod ochrany FV
- Trvalý prevádzkový prúd ICPV: ≤ 100 µA DC
- 2 vodiče rovnakého prierezu, flexibilné, s dvojitou dutinkou a plastovou objímkou: 1,5 mm² ... 6 mm²
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 0.75 mm²
- Typ izolácie: Výrobok má dvojitú/zosilnenú izoláciu medzi hlavným a pomocným obvodom.
- Teplota okolia (inštalácia): -5 °C ... 50 °C
- Prevádzkové napätie AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Prevádzkové napätie DC: 125 V DC (≤ 5000 m (amsl))
- Prevádzkový prúd DC: 200 mA DC
- Kategória výrobku
zvodič prepätia
- Přepětová ochrana pre
fotovoltaické zariadenie
- Únikový prúd
40 kA
- Prevedenie
Dvojdielny zásuvný modul montážnej lišty
IP20C (v zabudovanom stave)
- Číslo výrobcu
1466771
- Typ
2
- Rozmer.
(š x v x h) 53.4 x 96.6 x 71.5 mm
- Šírka
53.4 mm
- V
96.6 mm
- Hĺbka
71.5 mm
- Obsah
1 ks
- Druh obalu
Piece
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R zvodič prepätia Přepětová ochrana pre: fotovoltaické zariadenie 40
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R zvodič prepätia Přepětová ochrana pre: fotovoltaické zariadenie 40
Popis
Zvodič prepätia typu 2 / triedy II pre 2-pólové izolované a uzemnené FV DC systémy 600 V DC, na montáž na DIN lištu, 3-pólový základný prvok s kontaktom diaľkovej signalizácie, tri zásuvné ochranné prvky s monitorovaním teploty, hlásenie stavu na každej zástrčke.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
