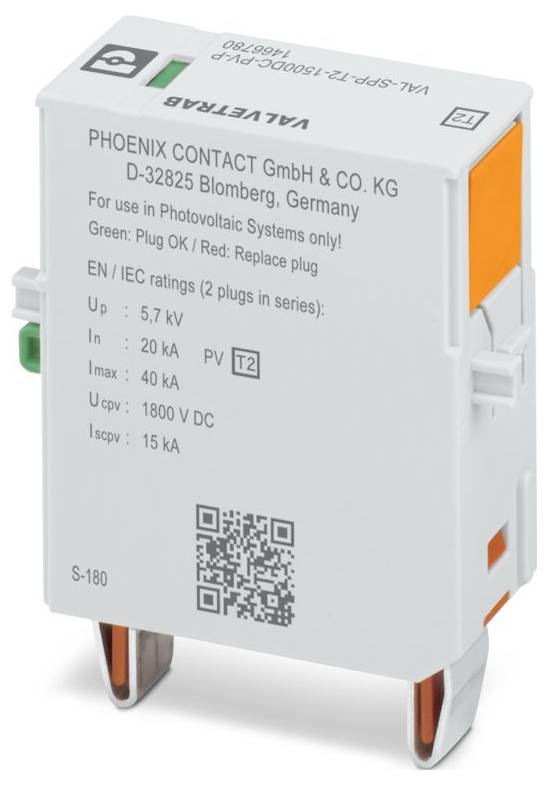

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P zástrčka s prepäťovou ochranou Přepětová ochrana pre: fotovoltaické zaria
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (64,50 € / kus)
645,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VAL-SPP
- Skúšobná trieda IEC: PV II; PV T2
- Dizajn: Zástrčka
- Počet pólov: 1
- Hlásenie poruchy ochrany pred prepätím: vizuálne
- Typ pripojenia: zásuvné
- Šírka: 17,5 mm
- výška 54,2 mm
- Hĺbka: 61,5 mm
- Jednotka delenia: 1 TE
- Farba: svetlosivá (RAL 7035)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6-FR 20% GF
- Prúd ochranného vodiča IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Celkový vybíjací prúd ITTotal (8/20) µs: 40 kA
- Doba odozvy tA: ≤ 25 ns
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20C
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 4000 m (n. m.)
- Normy/predpisy: IEC 61643-31
- Poznámka: 2018
- Typ montáže: na základný prvok
- Typ EN: T2
- Napájací systém IEC: DC
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6-FR 20% GF
- Materiálová skupina: I
- Spotreba energie počítača v pohotovostnom režime: ≤ 90 mVA
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Úroveň ochrany Up: ≤ 5,7 kV (2 zástrčky zapojené sériovo)
- Zvyškové napätie Ures: ≤ 5,7 kV (pri In, 2 konektory v sérii); ≤ 5 kV (pri 10 kA, 2 konektory v sérii); ≤ 4,8 kV (pri 5 kA, 2 konektory v sérii); ≤ 4,5 kV (pri 3 kA, 2 konektory v sérii)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5 g (5 – 500 Hz / 2,5 h / XYZ)
- Miesto inštalácie: Interiér
- Miesto inštalácie oddeľovacieho zariadenia: Vnútorné
- Prístupnosť: Bezbariérový
- Správanie pri poruche SPD: OCFM (Správanie pri poruche odpojenia)
- Ochranný obvod jednosmerného prúdu: Ochranný obvod jednosmerného prúdu
- Maximálne trvalé napätie UCPV: 1800 V DC (2 konektory zapojené sériovo)
- Odolnosť proti skratu ISCPV: 15000 A
- Napätie naprázdno UOCSTC: 1500 V DC (2 konektory zapojené sériovo)
- Izolačný odpor Riso:> 5 MΩ (pri 500 V DC)
- Konfigurácia pripojenia: konfigurácia Y
- Obvod ochrany FV: Obvod ochrany FV
- Trvalý prevádzkový prúd ICPV: ≤ 100 µA DC
- Teplota okolia (inštalácia): -5 °C ... 50 °C
- Kategória výrobku
zástrčka s prepäťovou ochranou
- Přepětová ochrana pre
fotovoltaické zariadenie
- Únikový prúd
20 kA
- Prevedenie
zástrčkou
IP20C
- Číslo výrobcu
1466780
- Typ
2
- Rozmer.
(š x v x h) 17.5 x 54.2 x 61.5 mm
- Šírka
17.5 mm
- V
54.2 mm
- Hĺbka
61.5 mm
- Obsah
10 ks
- Druh obalu
Piece
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P zástrčka s prepäťovou ochranou Přepětová ochrana pre: fotovoltaické zaria
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P zástrčka s prepäťovou ochranou Přepětová ochrana pre: fotovoltaické zaria
Popis
Náhradné konektory pre kombinácie fotovoltaických prepäťových zvodičov produktovej rady VAL-SPP-T2-1500DC-PV-2+V-UT...
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
