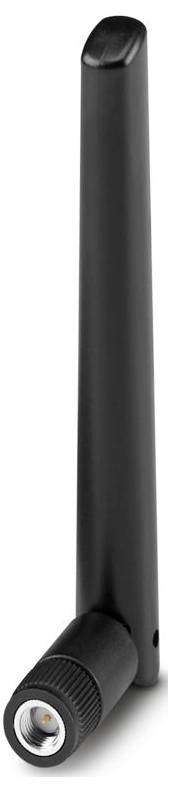

Phoenix Contact 1565400 ANT-OMNI-0671-03 Anténa
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (51,99 € / kus)
51,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia: SMA (samec)
- výška 123 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP67
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Typ montáže: Priama montáž
- Prípustná vlhkosť (prevádzka): 20% ... 95 %
- Frekvenčný rozsah: 617 MHz ... 960 MHz; 1,71 GHz ... 2,7 GHz; 5,15 GHz ... 7,125 GHz
- Pomer stojatých vĺn (VSWR) v systéme 50 Ω: ≤ 4,50 (617 MHz ... 960 MHz); ≤ 3,50 (1,7 GHz... 2,7 GHz); ≤ 3,50 (5,15 GHz... 5,25 GHz); ≤ 3,50 (5,25 GHz... 5,35 GHz); ≤ 3,50 (5,47 GHz... 5,725 GHz);≤3,50 (5,725 GHz... 5,85 GHz); ≤ 5,00 (5,85 GHz... 5,895 GHz); ≤ 5,00 (5,925 GHz... 6,425 GHz); ≤ 5,00 (6,425 GHz... 6,525 GHz); ≤ 5,00 (6,525 GHz... 6,875 GHz); ≤ 5,00 (6,875 GHz... 7,125 GHz)
- Priemer: 13 mm
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Špeciálne vlastnosti: Monopolová anténa
- Impedancia: 50 Ω
- Zisk: 1,12 dBi (617 MHz ... 960 MHz); 2,16 dBi (1,7 GHz... 2,7 GHz); 1,89 dBi (5,15 GHz... 5,25 GHz); 1,91 dBi (5,25 GHz... 5,35 GHz); 2,11 dBi (5,47 GHz... 5,725 GHz); 2,09 dBi (5,725 GHz... 5,85 GHz); 2,01 dBi (5,85 GHz... 5,895 GHz); 2,02 dBi (5,925 GHz... 6,425 GHz); 1,58 dBi (6,425 GHz... 6,525 GHz); 1,91 dBi (6,525 GHz... 6,875 GHz); 2,05 dBi (6,875 GHz... 7,125 GHz)
- Polarizácia: vertikálna
- Maximálny výkon: 1,00 W
- Vyžarovací diagram: Všesmerový
- Materiál (radom): Plast
- Typ
ANT-OMNI-0671-03
- Kategória výrobku
Anténa
- Číslo výrobcu
1565400
- Rozmer.
(d x š x v) 123 x 13 x 123 mm
- Prevádzková teplota
-40 °C (min)
- Min. prevádzková teplota
-40 °C
- Šírka
13 mm
- V
123 mm
- Dĺžka
123 mm
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Hĺbka
13 mm
IP67
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3569844 Phoenix Contact 1565400 ANT-OMNI-0671-03 Anténa
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3569844 Phoenix Contact 1565400 ANT-OMNI-0671-03 Anténa
Popis
Viacpásmová všesmerová anténa pre inštaláciu do plastových rozvádzačov, ktorá je zvonku neviditeľná, frekvenčné pásmo: 0,6 GHz ... 7,1 GHz, Zisk: 1 dBi .... 2 dBi, pripojenie: SMA (samec), anténny konektor s otočným kĺbom o 90°
