Name: Phoenix Contact 1869156 svorkovnice pre tlačiarne 1.5 mm² Pólov 11 zelená 1 ks Piece
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

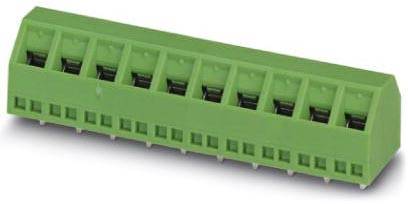

Zelený elektrický konektor s ôsmimi svorkami, vhodný pre zapojenie v elektronických zariadeniach alebo rozvádzačoch.

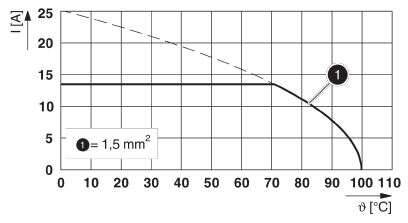

Graf znázorňuje prúdovú zaťažiteľnosť (I v ampéroch) v závislosti od teploty (θ v stupňoch Celzia) pre vedenie s prierezom 1,5 mm². Zaťažiteľnosť klesá so zvyšujúcou sa teplotou.

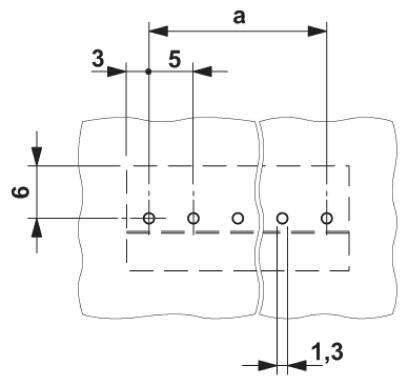

'Technický výkres: Dva prekrývajúce sa obdĺžniky s bodovým prepojením. Rozmery: 6 vertikálne, 3 horizontálne, a hore, 5 vnútri, 1,3 dole.'

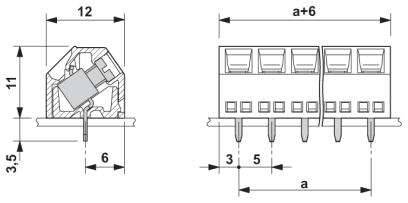

Technický výkres konektora s rozmermi: uvedená výška, šírka a rozostupy otvorov. Zobrazuje priečny rez a pohľad spredu.

1/4

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

5 mm

Počet kontaktov v rade

Pólov

Datasheety: (PDF)

Doručenie: St 20. 1. 2027

Počet

Min.: 50

Násobky: 50

Celkom (3,32 € / kus)

166,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Svorka na DPS

Obsah 1 ks

Technické parametre

Závit skrutky: M3
Typ montáže: spájkovanie vlnou
Počet spojení: 11
Pripojiteľné: nie
Uťahovací moment: 0,5 Nm ... Krútiaci moment 0,6 Nm
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (horná vrstva): cín (5 - 7 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 11 mm
Dĺžka čapu: 3,5 mm
Rozmery pera: 0,5 x 1 mm
Menovité impulzné napätie (III / 3): 4 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1,5 mm²

Druh obalu: Piece

Typ: SMKDSN 1,5/11

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 5 mm

Počet riadkov: 1

Počet kontaktov v rade: 11

Pólov: 11

Dĺžka izolácie (max.): 6 mm

Pripojenie: skrutkovací
tlačené

Menovitý prúd: 13.5 A

Prierez flexibilné (min.): 0.14 mm²

Menovitý prúd - filter: 13.5 A

Prierez pevný (min.): 0.14 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Materiál puzdra: polyamid

Farba: zelená

Smer činnosti: šikmo k DPS

Číslo výrobcu: 1869156

Obsah: 1 ks

Menovité napätie: 400 V

Šírka: 56 mm

V: 14.5 mm

Dĺžka: 16 mm

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Počet kontaktov v rade

Pripojenie

Pólov

Počet riadkov

Druh obalu

Raster (rozteč)

Phoenix Contact 1017492 svorkovnice pre tlačiarne 2.5 mm² Pólov 3 zelená 50 ks Piece

Objednávacie číslo:2208956

Doručenie: Ut 1. 12.

Conrad Electronic

24 A

skrutkovací

Piece

5.08 mm

Min.: 1

Násobky: 1

71,99 €^*

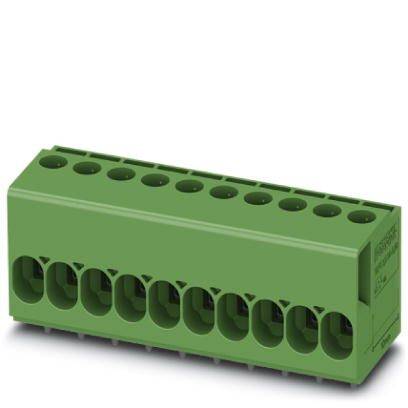

Phoenix Contact 1017493 svorkovnice pre tlačiarne 2.5 mm² Pólov 4 zelená 50 ks Piece

Objednávacie číslo:2208957

Doručenie: Ut 1. 12.

Conrad Electronic

24 A

skrutkovací

Piece

5.08 mm

Min.: 1

Násobky: 1

91,99 €^*

Phoenix Contact 1017495 svorkovnice pre tlačiarne 2.5 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208958

Doručenie: St 9. 12.

Conrad Electronic

24 A

skrutkovací

Piece

5.08 mm

Min.: 1

Násobky: 1

139,99 €^*

Phoenix Contact 1017504 svorkovnice pre tlačiarne 4 mm² Pólov 3 zelená 50 ks Piece

Objednávacie číslo:2208959

Doručenie: St 21. 10.

5 Set(y)Conrad Electronic

32 A

pružinové pripojenie

Piece

5.08 mm

Min.: 1

Násobky: 1

71,99 €^*

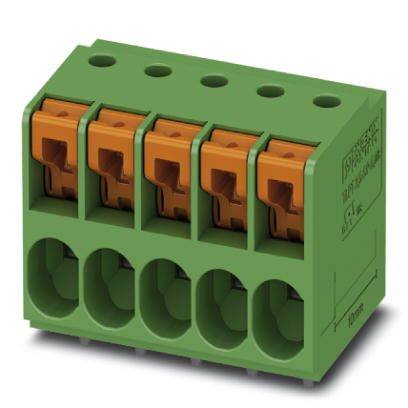

Phoenix Contact 1017506 svorkovnice pre tlačiarne 4 mm² Pólov 5 zelená 50 ks

Objednávacie číslo:2208960

Doručenie: St 16. 12. 2026

Conrad Electronic

32 A

pružinové pripojenie

5.08 mm

Min.: 1

Násobky: 1

119,99 €^*

Phoenix Contact 1017507 svorkovnice pre tlačiarne 4 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208961

Doručenie: St 21. 10.

41 Set(y)Conrad Electronic

32 A

pružinové pripojenie

Piece

5.08 mm

Min.: 1

Násobky: 1

139,99 €^*

Phoenix Contact 1017519 svorkovnice pre tlačiarne 6 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208962

Doručenie: Ut 1. 12.

Conrad Electronic

41 A

skrutkovací

Piece

6.35 mm

Min.: 1

Násobky: 1

179,99 €^*

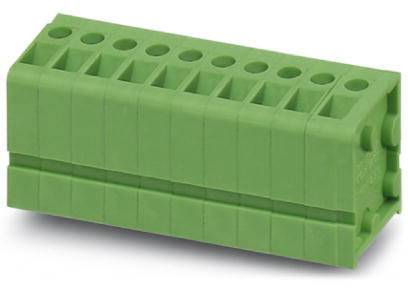

Phoenix Contact 1700354 svorkovnice pre tlačiarne 2.5 mm² Pólov 5 zelená 20 ks Piece

Objednávacie číslo:2209278

Doručenie: St 9. 12.

Conrad Electronic

24 A

skrutkovací

Piece

5 mm

Min.: 1

Násobky: 1

109,99 €^*

Phoenix Contact 1705966 svorkovnice pre tlačiarne Pólov 7 zelená 50 ks

Objednávacie číslo:2209284

Doručenie: St 21. 10.

205 Set(y)Conrad Electronic

skrutkovací

3.81 mm

Min.: 1

Násobky: 1

149,99 €^*

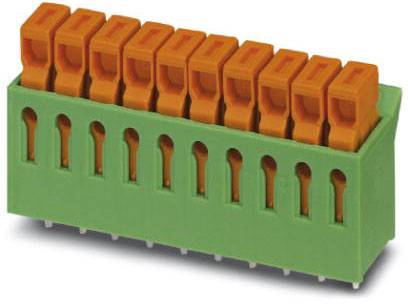

Phoenix Contact 1706222 svorkovnice pre tlačiarne 0.34 mm² Pólov 7 zelená 50 ks Piece

Objednávacie číslo:2209286

Doručenie: St 30. 12. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Min.: 1

Násobky: 1

99,99 €^*

Na stiahnutie

Datasheet

Datasheet 2209503 Phoenix Contact 1869156 svorkovnice pre tlačiarne 1.5 mm² Pólov 11 zelená 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209503 Phoenix Contact 1869156 svorkovnice pre tlačiarne 1.5 mm² Pólov 11 zelená 1 ks Piece

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Nízke zahrievanie vďaka najvyššej kontaktnej sile. Umožňuje pripojenie dvoch vodičov. Uhlové pripojenie umožňuje viac radov na doske plošných spojov. Najmenšia konštrukcia pre príslušný prierez vodiča.
