Phoenix Contact 2320173 redundantný modul na montážnu lištu (DIN lištu) 20 A Počet výstupov: 1 x
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
6 Ks
Počet
Celkom (199,18 € / kus)
199,18 €
bez DPH.
Doprava zadarmo
Už len 6 Ks skladom!

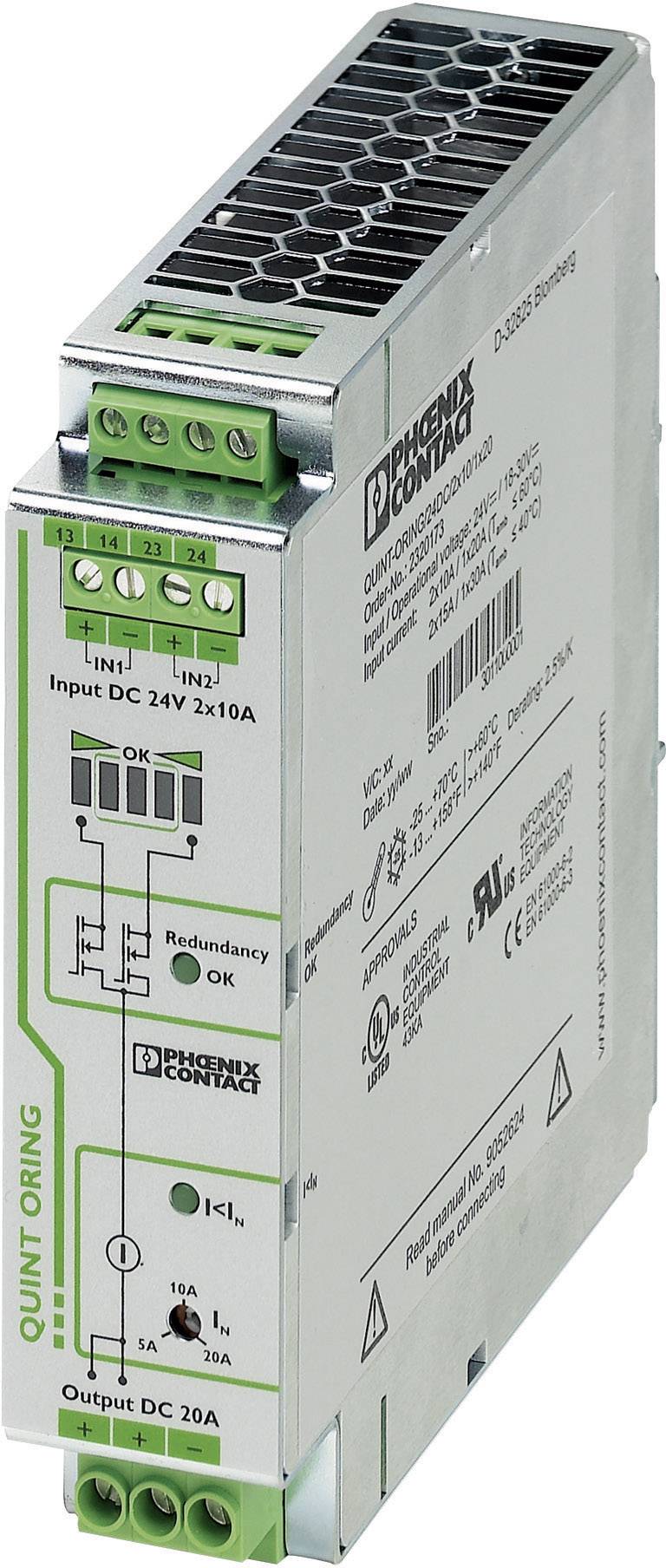

Aktívny redundantný modul Phoenix Contact QUINT-ORING / 24DC / 2X10 / 1X20
Hlavné benefity
- Oddelenie napájacích zdrojov zapojených paralelne s nízkou stratou
- Preventívne sledovanie funkcií
- Technológia Auto Current Balance
Technické parametre
- Stupeň krytia: IP20, trieda ochrany: III
- Menovité vstupné napätie
24 V/DC
- Kategória výrobku
redundantný modul na montážnu lištu (DIN lištu)
- Vstupné napätie (min.)
18 V/DC
- Vstupné napätie (max.)
28 V/DC
- Výstupný prúd (max.)
20 A
- Výstupný prúd (max.) - zaokrúhlený
20 A
- Počet výstupov
1 x
- Výstupné napätie (min.)
24 V/DC
- Výstupné napätie (max.)
24 V/DC
- Pripojenie
skrutková svorka
- Rozmer.
(š x v x h) 32 x 130 x 125 mm
- Hmotnosť
0.4 kg
- Číslo výrobcu
2320173
- Šírka
32 mm
- V
130 mm
- Typ
QUINT-ORING/24DC/2X10/1X20
- Hĺbka
125 mm
- Výstupný prúd
2x 10 A, 1x 20 A
- Vstupné napätie
24 V/DC
ÁNO
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 514783 Phoenix Contact 2320173 redundantný modul na montážnu lištu (DIN lištu) 20 A Počet výstupov: 1 x
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 514783 Phoenix Contact 2320173 redundantný modul na montážnu lištu (DIN lištu) 20 A Počet výstupov: 1 x
Popis
QUINT ORING je modul aktívnej redundancie namontovateľný na DIN lištu z rodiny produktov QUINT POWER.
Pomocou redundantného modulu je možné navzájom 100% oddeliť dva napájacie zdroje rovnakého typu, ktoré sú kvôli redundancii paralelne zapojené na výstupnej strane.
Redundantné systémy sa používajú v systémoch, ktoré kladú mimoriadne vysoké požiadavky na bezpečnosť prevádzky. Príslušné napájacie zdroje sú dimenzované tak, aby bolo možné pokryť celkovú spotrebu energie všetkých spotrebiteľov iba jedným napájacím zdrojom.
Ak sa zvýši celková požiadavka, napr. B. dodatočne inštalovanými záťažami nad menovitý prúd napájacích zdrojov, napájací systém už nie je nadbytočný. Porucha napájacieho zdroja alebo elektrického vedenia môže tiež viesť k strate nadbytočnosti.
Toto je možné okamžite rozpoznať pomocou bezpotenciálového signálneho kontaktu a príslušnej LED.
Technológia Auto Current Balance (ACB) umožňuje, aby sa prúd záťaže rovnomerne distribuoval do pripojených napájacích jednotiek, čím sa dá výrazne zvýšiť životnosť redundantného systému.
Tento text bol preložený strojovo.
Pomocou redundantného modulu je možné navzájom 100% oddeliť dva napájacie zdroje rovnakého typu, ktoré sú kvôli redundancii paralelne zapojené na výstupnej strane.
Redundantné systémy sa používajú v systémoch, ktoré kladú mimoriadne vysoké požiadavky na bezpečnosť prevádzky. Príslušné napájacie zdroje sú dimenzované tak, aby bolo možné pokryť celkovú spotrebu energie všetkých spotrebiteľov iba jedným napájacím zdrojom.
Ak sa zvýši celková požiadavka, napr. B. dodatočne inštalovanými záťažami nad menovitý prúd napájacích zdrojov, napájací systém už nie je nadbytočný. Porucha napájacieho zdroja alebo elektrického vedenia môže tiež viesť k strate nadbytočnosti.
Toto je možné okamžite rozpoznať pomocou bezpotenciálového signálneho kontaktu a príslušnej LED.
Technológia Auto Current Balance (ACB) umožňuje, aby sa prúd záťaže rovnomerne distribuoval do pripojených napájacích jednotiek, čím sa dá výrazne zvýšiť životnosť redundantného systému.
Tento text bol preložený strojovo.
