Phoenix Contact 2803153 CN-UB-70DC-6-SB zariadenie s prepäťovou ochranou Přepětová ochrana pre: N 10 kA Piece 1 ks

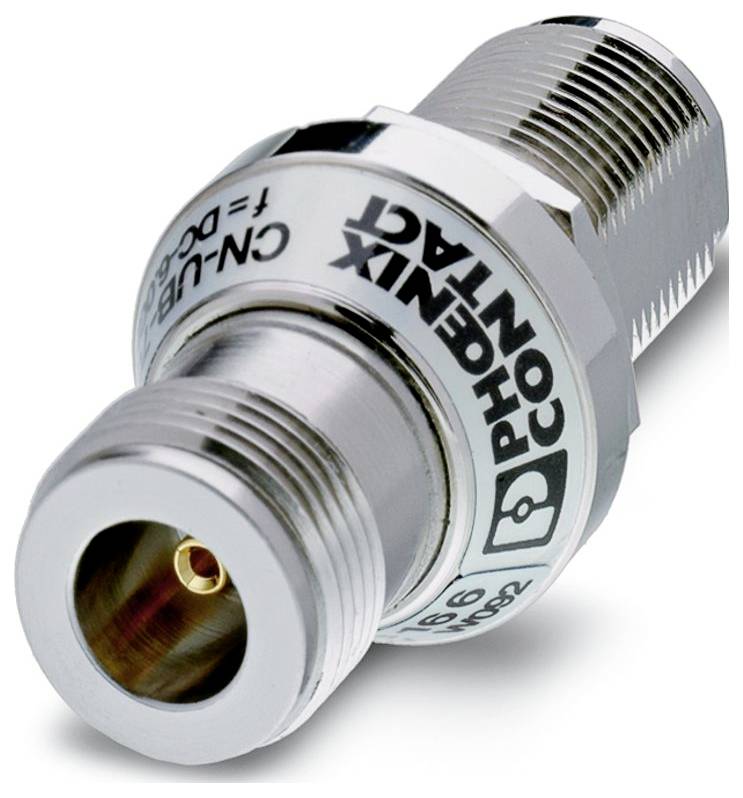

Zblízka fotografovaný kovový koaxiálny konektor so závitovým koncom, opatrený označením produktu značky Phoenix Contact.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (101,62 € / kus)

101,62 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Technické parametre

Skúšobná trieda IEC: C2; C3; D1
Dizajn: Medziľahlá zástrčka
Hlásenie poruchy ochrany pred prepätím: žiadne
Typ pripojenia: N-konektor 50 Ω
Uťahovací moment: 1,4 Nm ... 1,7 Nm (N-spojovací uťahovací moment)
Šírka: 24 mm
výška 24 mm
Hĺbka: 50 mm
Farba: niklová
Materiál puzdra: Mosadz (CuZn)
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Tienenie/Uzemnenie
Maximálne trvalé napätie UC: 70 V DC; 50 V AC
menovitý prúd:10 A
Prevádzkový prúd IC pri UC: ≤ 1 µA
Menovitý impulzný výbojový prúd In (8/20) µs: 5 kA
Impulzný výbojový prúd Iimp (10/350) µs: 1 kA
Limit výstupného napätia pri 1 kV/µs (vodič-zem) statické: ≤ 650 V
Úroveň ochrany Up (vodič-uzemnenie): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Kapacita (vodič-zem): typicky 1,5 pF
Odolnosť voči prepäťovému prúdu (vodič-zem): C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: IP68; IP68
Teplota okolia (prevádzka): -40 °C ... 90 °C
Normy/predpisy: IEC 61643-21
Poznámka: 2000
Typ montáže: Zásuvný konektor špecifický pre pripojenie
Skúšobný prúd blesku (10/350) µs, špičkový prúd Iimp: 1 kA
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 5 kA
Impulzný výbojový prúd Iimp (10/350) µs (vodič-zem): 1 kA
Limit výstupného napätia pri špičke 1 kV/µs (vodič-zem): ≤ 650 V
Doba odozvy tA (vodič-zem): ≤ 100 ns
Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
Všeobecné: Všeobecné
Vložený útlm aE, asymetrický: 0,1 dB (≤ 6 GHz)
Materiál povrchu puzdra: Ni
Maximálny výbojový prúd Imax (8/20) µs (vodič-zem): 10 kA
Maximálne trvalé napätie UC (vodič-uzemnenie): 70 V DC; 50 V AC
Doba odozvy tA (drôt-tienenie): ≤ 100 ns
Špecifikácia noriem Informačné technológie: Špecifikácia noriem Informačné technológie
Trieda požiadaviek VDE: C2; C3; D1
Materiál tesnenia: Silikón
Materiál vnútorného vodiča: BeCu
Materiál povrchu vnútorného vodiča: Zlato
Materiál izolačného telesa: PTFE
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-tienenie): 5 kA
Maximálny výbojový prúd Imax (8/20) µs (vodič-tienenie): 10 kA
Menovitý impulzný prúd Ian (10/1000)µs (vodič-tienenie): 100 A
Limit výstupného napätia pri špičke 1 kV/µs (drôt-tienenie): ≤ 650 V
Úroveň ochrany Up (tienenie jadra): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Medzná frekvencia fg (3 dB), asymetrická (tienená) v systéme 50 Ω:> 6 GHz
Frekvenčný rozsah: 0 Hz ... 6 GHz
Pomer stojatých vĺn (VSWR) v systéme s impedanciou 50 Ω: typicky 1,15 (≤ 6 GHz)
Prípustný RF výkon Pmax pri VSWR=xx (50-ohmový systém): 30 W (VSWR = 1,15)
Asymetrická kapacita (tienenie): typicky 1,5 pF
Limit výstupného napätia pri 1 kV/µs (drôtové tienenie) statické: ≤ 650 V
Odolnosť voči prepäťovému prúdu (tienenie jadra): C2 - 10 kV/5 kA; C3 - 100 A; D1 - 1 kA
Menovitý striedavý prúd (tienenie jadra): 5 A - 1 s

Kategória výrobku: zariadenie s prepäťovou ochranou

Přepětová ochrana pre: N

Únikový prúd: 10 kA

Prevedenie: Medzikonektor

: IP68

Číslo výrobcu: 2803153

Rozmer.: (d x š x v) 50 x 24 x 24 mm

Dĺžka: 50 mm

Šírka: 24 mm

V: 24 mm

Hĺbka: 50 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: áno
