Ilustračný obrázok

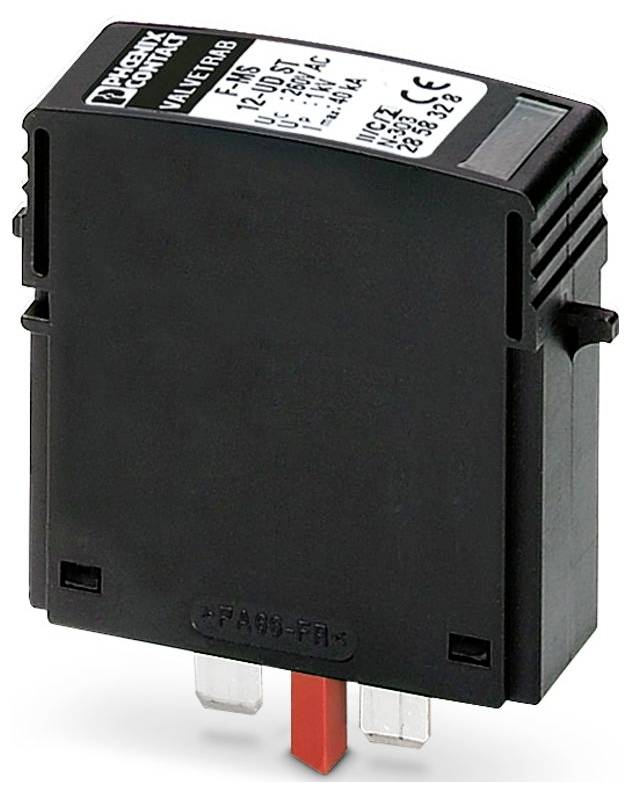

Phoenix Contact 2858328 F-MS 12-UD ST zástrčka s prepäťovou ochranou 20 kA Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (83,99 € / kus)
83,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VALVETRAB MS
- Skúšobná trieda IEC: II; T2
- Dizajn: Dvojdielny zásuvný modul montážnej lišty
- Hlásenie poruchy ochrany pred prepätím: vizuálne
- Menovité napätie UN: 240/415 V AC (TN - iba N-PE); 240/415 V AC (TT - iba N-PE)
- Typ pripojenia: zásuvné
- Šírka: 17,5 mm
- výška 52,4 mm
- Hĺbka: 55,3 mm
- Jednotka delenia: 1 TE
- Farba: čierna (RAL 9005)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6
- Smer pôsobenia: N-PE
- Maximálne trvalé napätie UC: 305 V AC
- Prúd ochranného vodiča IPE: ≤ 5 µA
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Doba odozvy tA: ≤ 100 ns
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 80 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m (n. m.)
- Normy/predpisy: EN 61643-11
- Poznámka: 2012
- Typ montáže: na základný prvok
- Typ EN: T2
- Napájací systém IEC: TN;TT
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Menovitá frekvencia fN: 50 Hz (60 Hz)
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6
- Materiálová skupina: I
- Ochranné cesty: NG
- Spotreba energie počítača v pohotovostnom režime: ≤ 1,5 mVA
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Schopnosť hasenia sledovaným prúdom Ifi: 100 A (260 V)
- Úroveň ochrany Up: ≤ 1,5 kV
- Zvyškové napätie Ures: ≤ 0,4 kV (pri In); ≤ 0,25 kV (pri 10 kA); ≤ 0,15 kV (pri 5 kA); ≤ 0,1 kV (pri 3 kA)
- Impulzné napätie odozvy pri 6 kV (1,2/50) µs: ≤ 1,5 kV
- Správanie TOV pri UT: 1200 V AC (200 ms / výdržný režim)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5g (10 ... 500 Hz / 2,5 hod. / X, Y, Z)
- Špecifikácie UL: Špecifikácie UL
- Maximálne trvalé napätie MCOV (NG): 260 V AC
- Menovitý výbojový prúd In (NG): 20 kA
- Systém distribúcie energie: Jednofázový
- Nominálna frekvencia: 50/60 Hz
- Namerané medzné napätie MLV (NG): 1490 V
- Typ SPD: 4CA
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Doplňujúce technické údaje: Doplňujúce technické údaje
- Zvodiče prepätia je možné testovať pomocou softvéru CHECKMASTER od verzie softvéru: od SW-Rev. 1.10
- Kategória výrobku
zástrčka s prepäťovou ochranou
- Únikový prúd
20 kA
- Prevedenie
Dvojdielny zásuvný modul montážnej lišty
IP20
- Číslo výrobcu
2858328
- Typ
2
- Rozmer.
(d x š x v) 55.3 x 17.5 x 52.4 mm
- Dĺžka
55.3 mm
- Šírka
17.5 mm
- V
52.4 mm
- Hĺbka
55.3 mm
- Obsah
1 ks
- Druh obalu
Piece
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579540 Phoenix Contact 2858328 F-MS 12-UD ST zástrčka s prepäťovou ochranou 20 kA Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579540 Phoenix Contact 2858328 F-MS 12-UD ST zástrčka s prepäťovou ochranou 20 kA Piece 1 ks
Popis
Prepäťová ochrana typu 2 s iskrovou medzerou N-PE pre celkový prúd pre základný prvok.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
