Phoenix Contact 2904909 RAD-868-IFS SPS ethernet gateway

Zelený elektronický modul v podobe úzkeho puzdra, s konektormi na vrchu a digitálnym rozhraním na boku.

Ilustračný obrázok

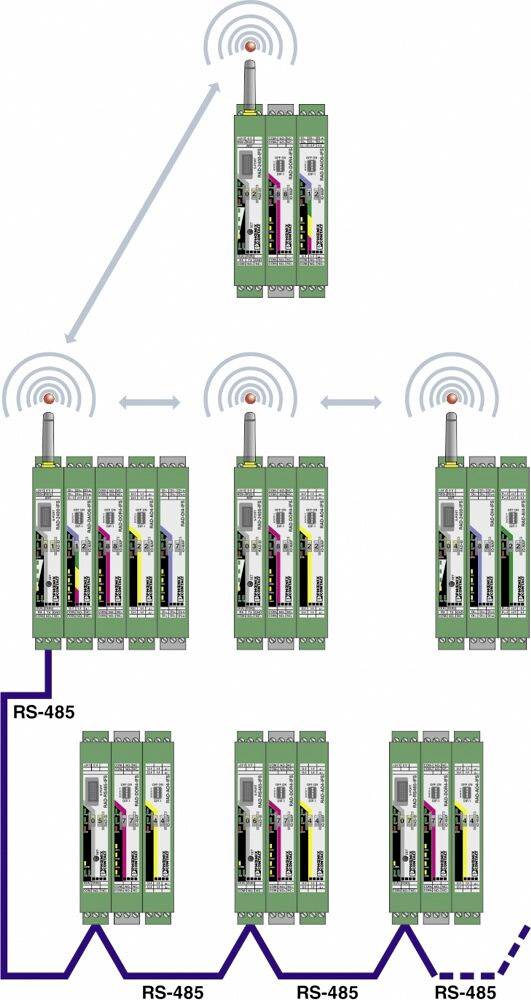

Diagram znázorňuje komunikačnú sieť modulov. Hore je modul s anténou, pod ním štyri ďalšie moduly prepojené káblami RS-485.

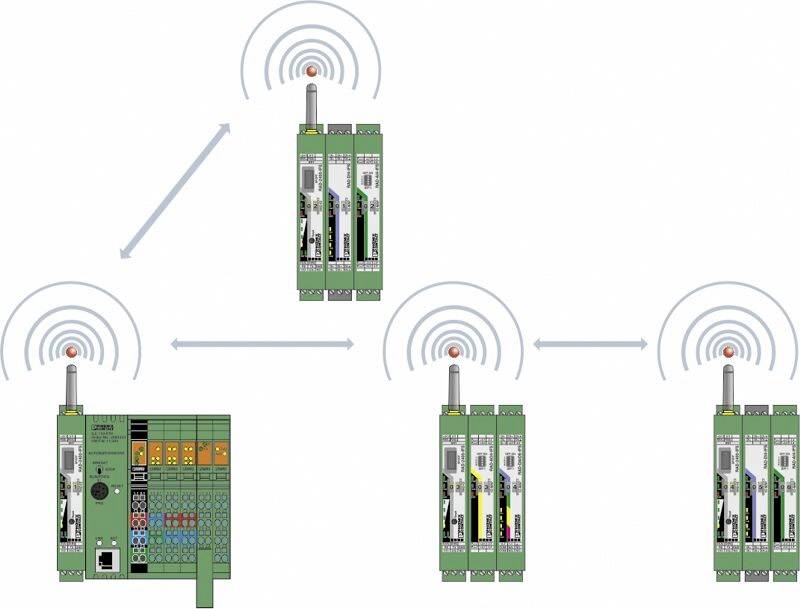

Štyri zelené strojové moduly sú znázornené, ktoré sú bezdrôtovo prepojené. Šípky ukazujú smer komunikácie.

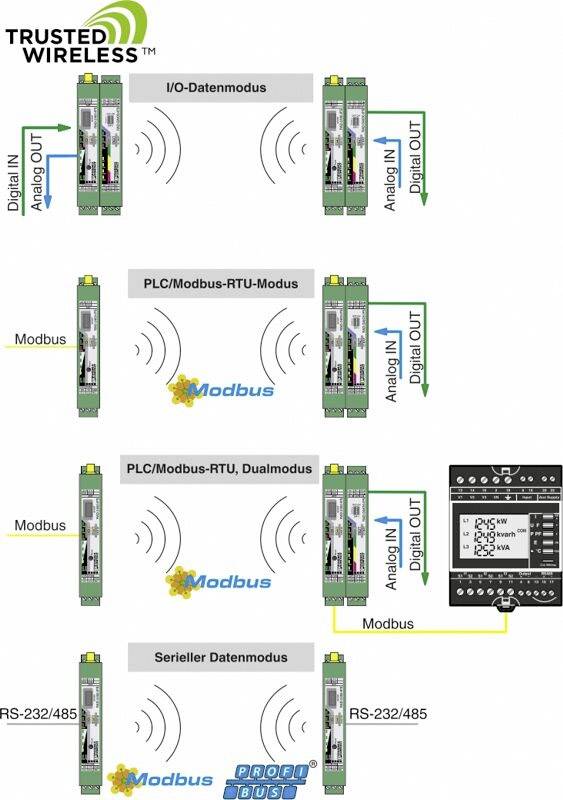

„Trusted Wireless" diagram zobrazuje tri módy: I/O dátový mód, PLC/Modbus RTU mód, sériový dátový mód. Používajú sa Modbus a Profibus.

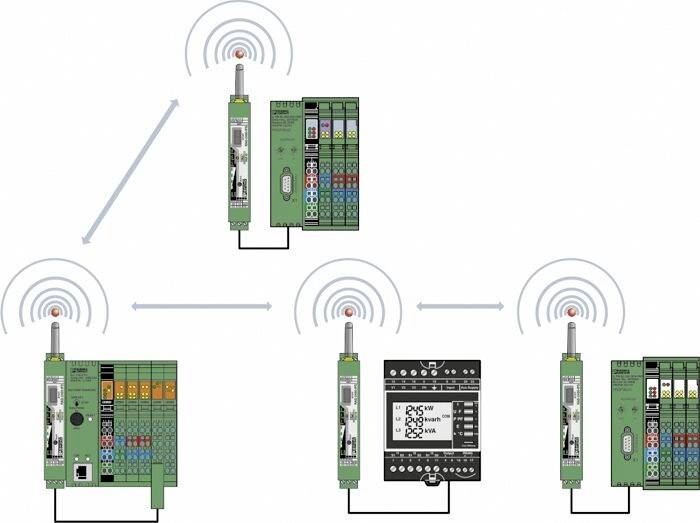

Diagram znázorňuje štyri senzorové zariadenia, ktoré sú medzi sebou prepojené bezdrôtovo. Šípky prepojenia symbolizujú prenos dát.

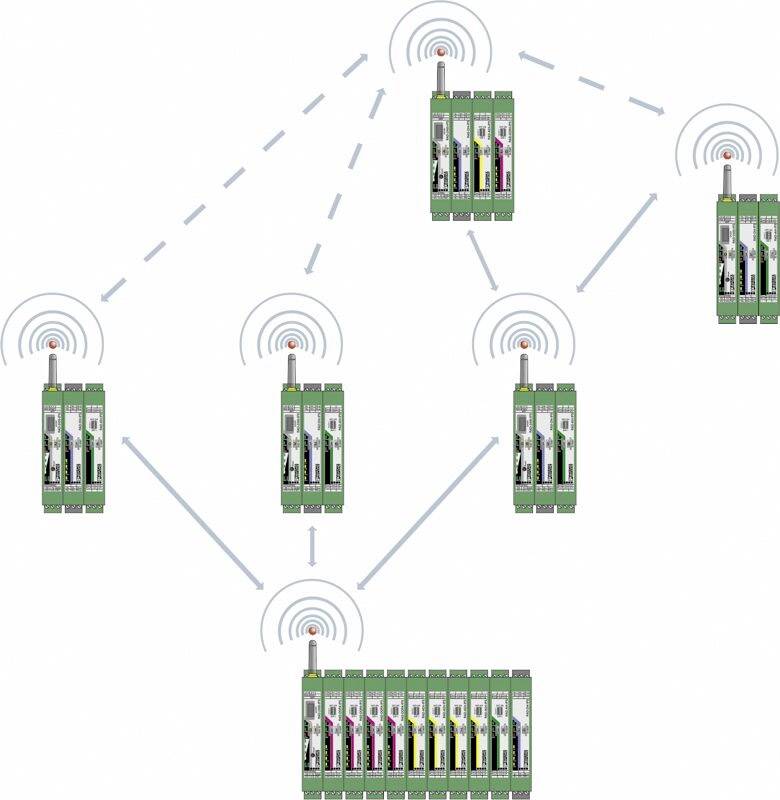

Niekoľko zelených zariadení je bezdrôtovo prepojených. Zobrazujú sieť senzorov a antén, ktoré si vymieňajú dáta.

Diagram znázorňuje prepojenie medzi COMBICON RS-232 a D-SUB-9 PC. RX, TX a GND sú prepojené križmo.

Diagram zobrazuje zapojenie medzi COMBICON a D-SUB-9: RX (5.1) do RX (2), TX (5.2) do TX (3), GND (5.3) do GND (5).

Schéma zapojenia pre RS-485. Zobrazuje dva pripojenia: 'D(B) + (4.2)' k 'D(B) +' a 'D(A) - (4.1)' k 'D(A) -' so spojovaciami čiarami.

1/9

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (597,56 € / kus)

597,56 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Teplota okolia (skladovanie / preprava): -40 ° C - +85 ° C
Kategória prepätia: II
Materiál krytu: PA 6,6-FR
Rozsah napájacieho napätia: 19,2 V / DC - 30,5 V / DC
Pripojenie antény: RSMA (samica)
Frekvencia: 868 MHz
Frekvenčný rozsah: 869,4 MHz - 869,65 MHz
Počet skupín kanálov: 14
Rozstup kanálov: 30 kHz
Prierez vodiča: 0,2 mm² - 2,5 mm²
Prierez drôtu AWG: 24 - 14
Dĺžka odizolovania: 7 mm
Uťahovací moment: 0,6 Nm
Závit skrutky: M3

Typ: RAD-868-IFS

Kategória výrobku: SPS ethernet gateway

Príkon prúdu: 6 A

Číslo výrobcu: 2904909

Prevedenie: skrutkovacie pripojenie

Rozmer.: (d x š x v) 114.5 x 17.5 x 116 mm

Šírka: 17.5 mm

V: 116 mm

Dĺžka: 114.5 mm

Rozhranie: RS-232, RS-485, konfiguračné rozhranie

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225618 Phoenix Contact 2904909 RAD-868-IFS SPS ethernet gateway

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225618 Phoenix Contact 2904909 RAD-868-IFS SPS ethernet gateway

Popis

Obzvlášť vhodný na časovo nenáročný prenos signálu na veľké vzdialenosti s prekážkami. Dosah niekoľkých kilometrov vďaka nastaviteľným dátovým tokom rádiového rozhrania. Rýchle a ľahké uvedenie do prevádzky bez programovania. Vysoká spoľahlivosť vďaka technológii Trusted Wireless 2.0 (šifrovanie AES, preskakovanie frekvencií a správa koexistencie). Sieťuje až 99 účastníkov. Integrované rozhranie RS-232 / RS-485. Modulárne rozšíriteľné až o 32 rozširujúcich modulov I / O. Rozšírený teplotný rozsah -40 ° C ... +70 ° C

Tento text bol preložený strojovo.
