Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti prepätiu 1 ks
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

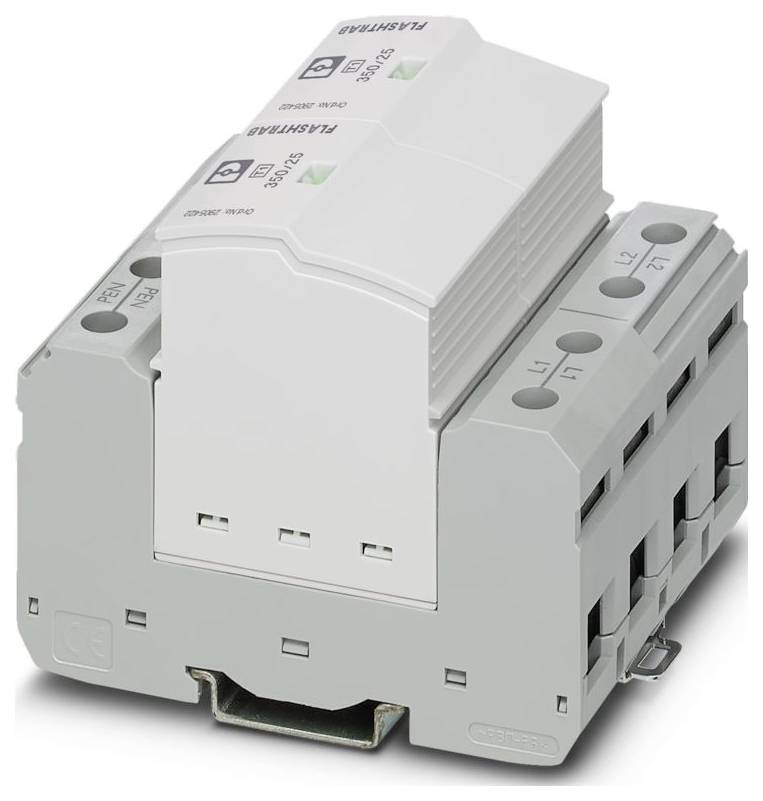

Sivé, modulárne elektronické zariadenie s viacerými slotmi a označeniami pripevnené na DIN lištu, používané na ochranu alebo riadenie obvodu.

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Celkom (619,00 € / kus)

619,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: Rodina SEC
Skúšobná trieda IEC: I / II; I; T1 / T2; T1
Dizajn: Dvojdielny zásuvný modul montážnej lišty
Počet pólov: 2
Hlásenie poruchy prepäťovej ochrany: vizuálne, kontakt diaľkovej signalizácie
Menovité napätie UN: 240/415 V AC (TN-C)
Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
Funkcia prepínania: Menič
Typ pripojenia: Zásuvné/skrutkové pripojenie cez COMBICON
Závit skrutky: M2
Uťahovací moment: 40 lbf-in.
Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Prierez vodiča AWG: 3 ... 2
Šírka: 71,2 mm
výška 95,2 mm
Hĺbka: 74,5 mm
Divízna jednotka: 4 TE
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PA 6.6-FR 20% GF; PBT-FR
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: 2L-PEN
Maximálne trvalé napätie UC: 350 V AC
Menovitý impulzný výbojový prúd In (8/20) µs: 25 kA
Celkový vybíjací prúd ITTotal (10/350) µs: 50 kA
Doba odozvy tA: ≤ 100 ns
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP20 (iba pri použití všetkých svoriek)
Teplota okolia (prevádzka): -40 °C ... 80 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m (n. m.)
Normy/predpisy: EN 61643-11
Poznámka: 2012
Typ montáže: Montážna lišta: 35 mm
Typ EN: T1 / T2; T1
Systém napájania IEC: TN-C
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Menovitá frekvencia fN: 50 Hz (60 Hz)
Hodnota CTI materiálu: 600
Izolačný materiál: PA6.6-FR 20% GF; PBT-FR
Materiálová skupina: I
Ochranné cesty: LL; LG
Maximálny vybíjací prúd Imax (8/20) µs: 50 kA
Skúšobný prúd blesku (10/350) µs, náboj: 12,5 As
Skúšobný prúd blesku (10/350) µs, špecifická energia: 160 kJ/Ω
Skúšobný prúd blesku (10/350) µs, špičkový prúd Iimp: 25 kA
Schopnosť hasenia následným prúdom Ifi: 100 kA (264 V AC)
Úroveň ochrany Up: ≤ 1,5 kV
Zvyškové napätie Ures: ≤ 1,5 kV (pri In)
Impulzné napätie odozvy pri 6 kV (1,2/50) µs: ≤ 1,5 kV
Správanie TOV pri UT: 415 V AC (5 s / výdržný režim); 457 V AC (120 min / výdržný režim)
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Ráz (prevádzkový): 30 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
Vibrácie (prevádzka): 5g (5 – 500 Hz / 2,5 h / X, Y, Z)
Špecifikácie UL: Špecifikácie UL
Systém distribúcie energie: Delta; Wye; Rozdelená fáza
Nominálna frekvencia: 50/60 Hz
Typ SPD: 2CA
Označenie pripojenia: Kontakt diaľkovej signalizácie poruchy
Prevádzkové napätie: 125 V AC
Prevádzkový prúd: 10 mA AC ... 1 A striedavý prúd; 1 A jednosmerný prúd (30 V jednosmerný prúd)
Dĺžka odizolovania: 7 mm
Chybný kontakt diaľkovej signalizácie: Chybný kontakt diaľkovej signalizácie
Menovitý zaťažovací prúd IL: 50 A
Skratová odolnosť ISCCR: 100 kA (264 V AC)
Maximálna menovitá hodnota poistky pre priechodné zapojenie V: 125 A (gG)
Maximálna menovitá hodnota poistky pre odbočné vedenie: 315 A (gG)
Maximálne trvalé napätie MCOV (LG): 350 V AC
Menovité napätie: 240 V AC; 240/415 V AC; 120/240 V AC
UL displej / vzdialené upozornenie: UL displej / vzdialené upozornenie
Prevádzkový prúd AC: 1 A AC
Údaje o konektore UL: Údaje o konektore UL
Maximálne trvalé napätie MCOV (LL): 700 V AC
Všeobecné: Všeobecné
Doplňujúce technické údaje: Doplňujúce technické údaje
EN 61643-11: EN 61643-11
Farba (zástrčka): svetlosivá (RAL 7035)
Farba (základný prvok): sivá (RAL 7042)
Odolnosť proti skratu (SCCR): 50 kA
Menovitá ochrana napätia VPR (LL): 2000 V
Menovitá ochrana napätia VPR (LG): 1500 V
Menovitý impulzný výbojový prúd In: 20 kA

Kategória výrobku: kombinovaný chránič proti prepätiu

Menovité napätie: 240 V/AC
415 V/AC
120 V/AC

Prevedenie: Dvojdielny zásuvný modul montážnej lišty

: IP20

Číslo výrobcu: 2905416

Typ: 1+2

Rozmer.: (š x v x h) 71.2 x 95.2 x 74.5 mm

Šírka: 71.2 mm

V: 95.2 mm

Hĺbka: 74.5 mm

Obsah: 1 ks

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti prepätiu 1 ks

Objednávacie číslo:3579768

Nie je k dispozícii

Conrad Electronic

Tento produkt

Min.: 1

Násobky: 1

619,00 €^*

Phoenix Contact 1044386 FLT-SEC-T1+T2-3IT-350/25-FM kombinovaný chránič proti prepätiu 0.5 mA 1 ks

Objednávacie číslo:3562128

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

1 349,00 €^*

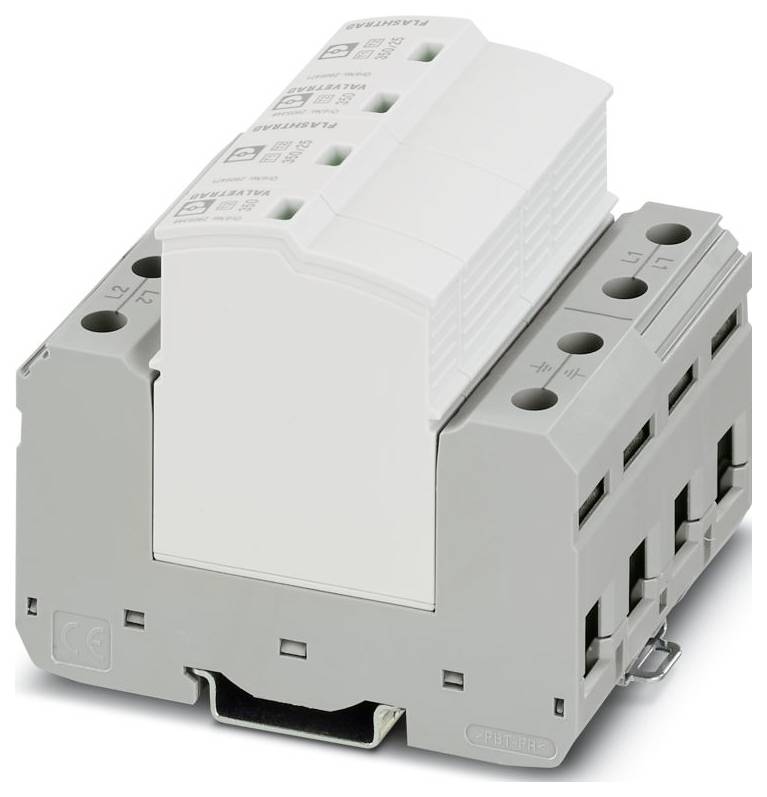

Phoenix Contact 1044388 FLT-SEC-T1+T2-2IT-350/25-FM kombinovaný chránič proti prepätiu 25 kA 1 ks

Objednávacie číslo:3562133

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

789,00 €^*

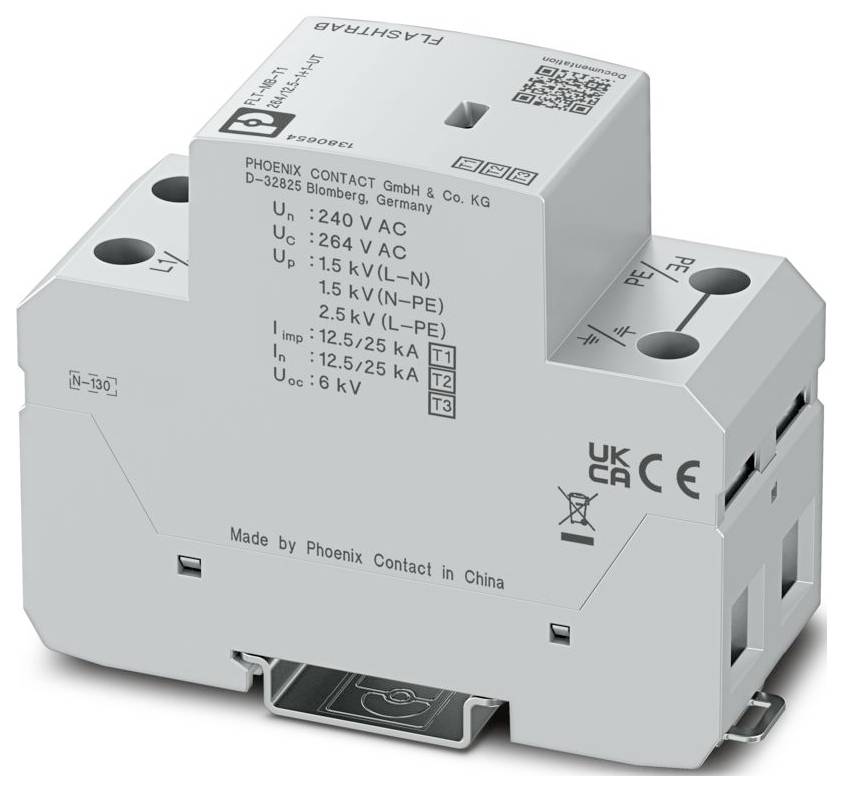

Phoenix Contact 1380654 FLT-MB-T1-264/12.5-1+1-UT kombinovaný chránič proti prepätiu 0.01 mA 1 ks

Objednávacie číslo:3588055

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

269,00 €^*

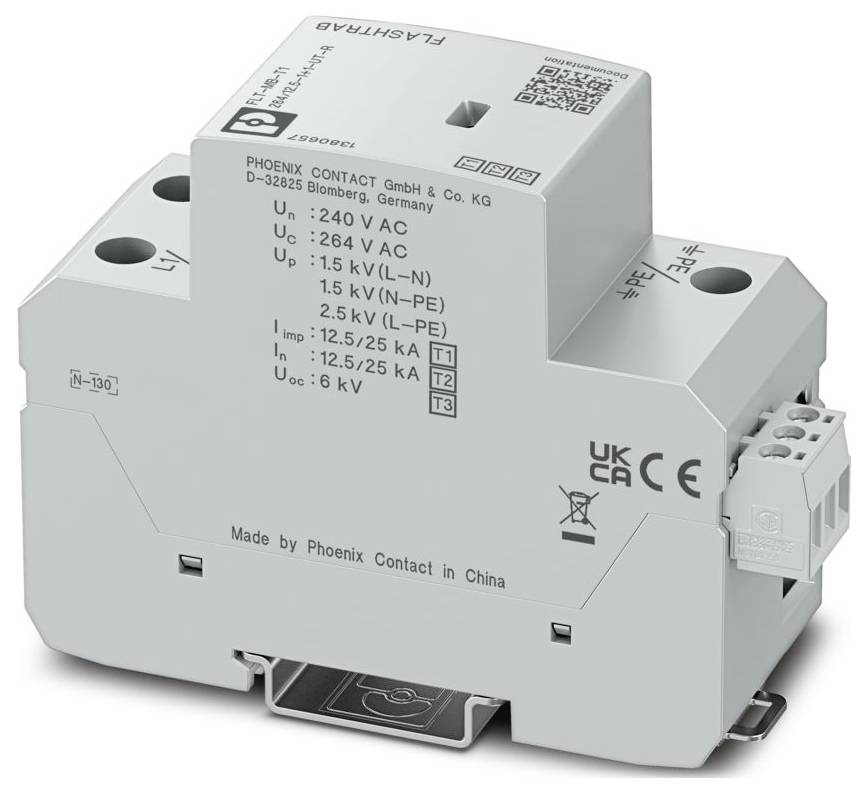

Phoenix Contact 1380657 FLT-MB-T1-264/12.5-1+1-UT-R kombinovaný chránič proti prepätiu 0.01 mA 1 ks

Objednávacie číslo:3588057

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

299,00 €^*

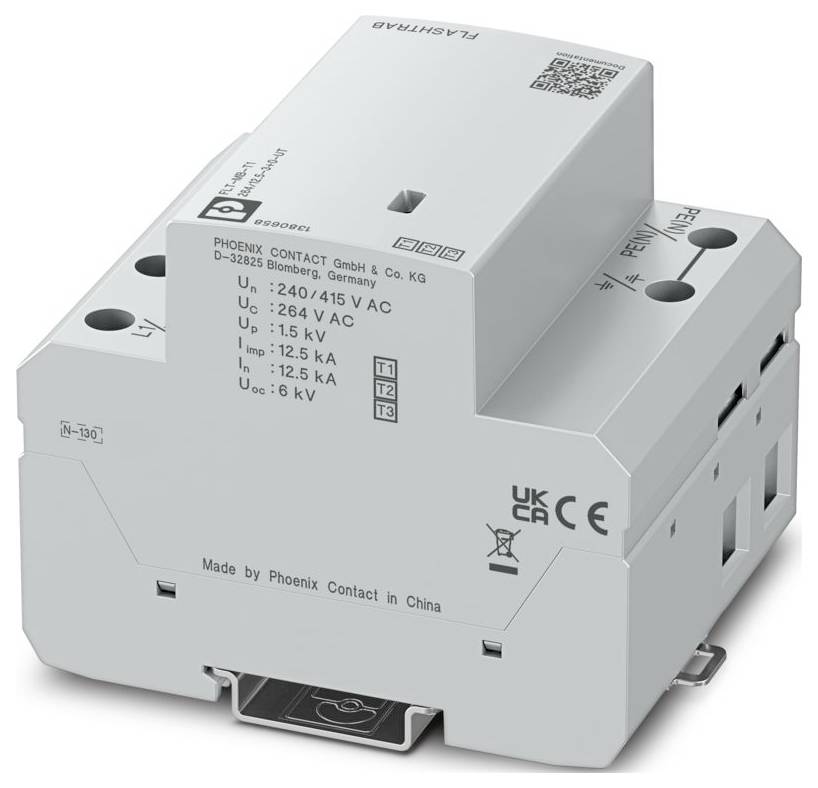

Phoenix Contact 1380658 FLT-MB-T1-264/12.5-3+0-UT kombinovaný chránič proti prepätiu 1 ks

Objednávacie číslo:3588058

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

279,00 €^*

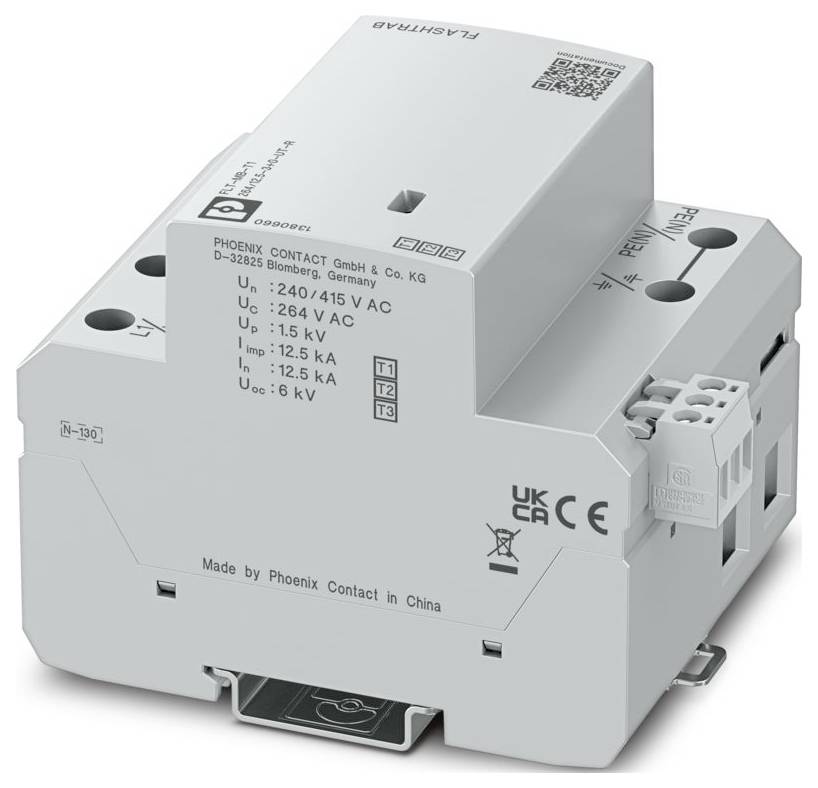

Phoenix Contact 1380660 FLT-MB-T1-264/12.5-3+0-UT-R kombinovaný chránič proti prepätiu 12.5 kA Piece 1 ks

Objednávacie číslo:3588051

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

425,00 €^*

Phoenix Contact 1380661 FLT-MB-T1-264/12.5-3+1-UT kombinovaný chránič proti prepätiu 0.01 mA 1 ks

Objednávacie číslo:3588053

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

405,00 €^*

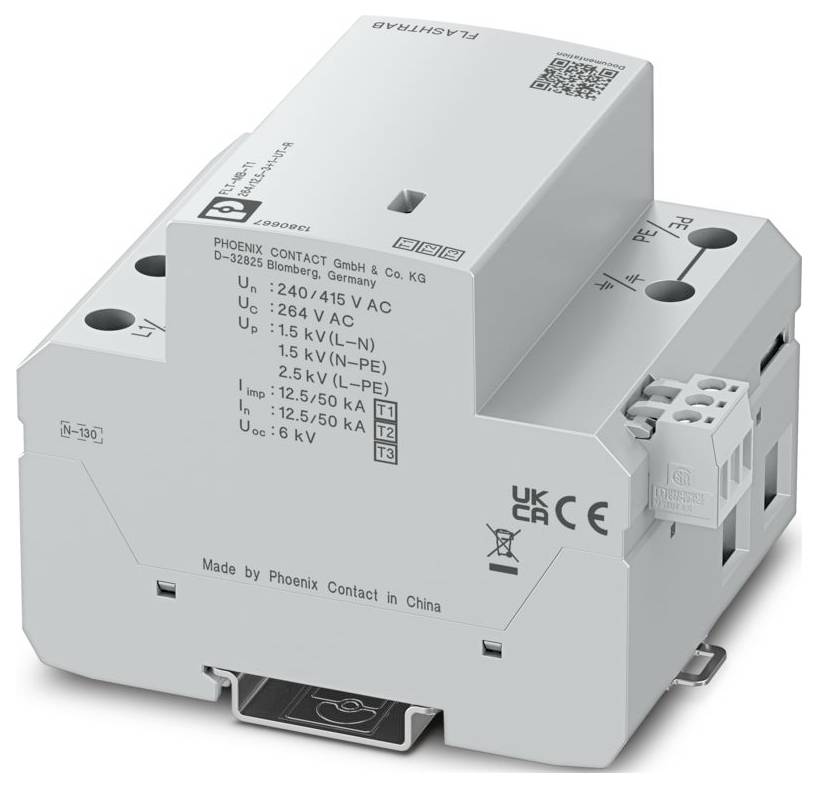

Phoenix Contact 1380667 FLT-MB-T1-264/12.5-3+1-UT-R kombinovaný chránič proti prepätiu 0.01 mA 1 ks

Objednávacie číslo:3588060

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

595,00 €^*

Phoenix Contact 1461299 FLT-MB-T1-264/25-1+1-UT kombinovaný chránič proti prepätiu 0.01 mA Piece 1 ks

Objednávacie číslo:3588232

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

415,00 €^*

Na stiahnutie

Datasheet

Datasheet 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti prepätiu 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti prepätiu 1 ks

Popis

Zásuvný zvodič bleskových prúdov bez zvodového prúdu typu 1 / triedy I pre dvojfázové napájacie siete s kombinovaným PE a N v jednom vodiči (L1, L2, PEN).
