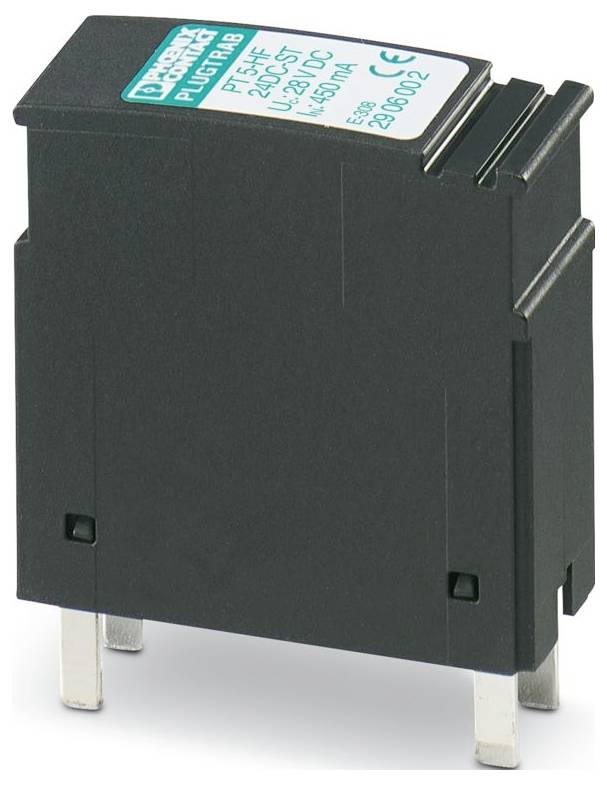

Phoenix Contact 2906002 PT 5-HF-24DC-ST zariadenie s prepäťovou ochranou 20 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (174,99 € / kus)
174,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: PLUGTRAB PT
- Skúšobná trieda IEC: C1; C2; C3; D1
- Dizajn: Zástrčka
- Počet pólov: 5
- Hlásenie poruchy ochrany pred prepätím: žiadne
- Menovité napätie UN: 24 V DC
- Typ pripojenia: Skrutkové pripojenie (v spojení so základným prvkom)
- Závit skrutky: M3
- Uťahovací moment: 0,8 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 4 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 17,7 mm
- výška 45 mm
- Hĺbka: 52 mm
- Jednotka delenia: 1 TE
- Farba: čierna (RAL 9005)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6
- Mechanické údaje: Mechanické údaje
- Otvorená bočná stena: Nie
- Smer pôsobenia: Fáza-Fáza a Fáza-Signál-Uzemnenie/Tienenie a voliteľné Signál-Uzemnenie/Tienenie-Uzemnenie
- Maximálne trvalé napätie UC: 28 V DC
- Menovitý prúd: 450 mA (45 °C)
- Prevádzkový prúd IC pri UC: ≤ 5 µA
- Prúd ochranného vodiča IPE: ≤ 5 µA (s PT 2X2-BE); ≤ 1 µA (s PT 2X2+F-BE)
- Impulzný výbojový prúd Iimp (10/350) µs: 2,5 kA (s PT 2X2-BE); 2,5 kA (s PT 2X2+F-BE)
- Celkový vybíjací prúd ITTotal (8/20) µs: 20 kA
- Úroveň ochrany Up (vodič-vodič): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 450 V (C2 - 10 kA); ≤ 50 V (C3 - 25 A)
- Úroveň ochrany Up (vodič-zem): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 700 V (C1 - 1 kV / 500 A s PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 900 V (C2 - 10 kV / 5 kA s PT 2X2+F-BE); ≤ 450 V (C2 - 10 kA); ≤ 1000 V (C2 - 10 kA s PT 2X2+F-BE); ≤ 50 V (C3 - 25 A); ≤ 800 V (C3 - 25 A s PT 2X2+F-BE)
- Kapacita (vodič-vodič): typicky 23 pF
- Odpor na dráhu: 2,2 Ω ±10 %
- Maximálna požadovaná hodnota poistky: 500 mA (T)
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m (n. m.)
- Normy/predpisy: IEC 61643-21/A2
- Poznámka: 2012
- Typ montáže: na základný prvok
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Páry vodičov na modul: 2
- Menovitý výbojový prúd In (8/20) µs (vodič-zem): 10 kA (s PT 2X2+F-BE); 10 kA (s PT 2X2-BE)
- Doba odozvy tA (vodič-zem): ≤ 500 ns
- Menovitý impulzný výbojový prúd In (8/20) µs (vodič-vodič): 10 kA
- Doba odozvy tA (vodič-vodič): ≤ 500 ns
- Vložený útlm aE, sym.: typ. 0,3 dB (≤ 13 MHz / 100 Ω)
- Menovitý impulzný prúd Ian (10/1000)µs (jadro-jadro): 25 A
- Úroveň ochrany Up (vodič signálu uzemnený): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 150 V (C1 - 1 kV / 500 A s PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 165 V (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 450 V (C2 - 10 kA); ≤ 450 V (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 50 V (C3 - 25 A); ≤ 50 V (C3 - 25 A s PT 2X2-BE)
- Medzná frekvencia fg (3 dB), symetrická v systéme 100 Ω: typicky 70 MHz
- Kategória výrobku
zariadenie s prepäťovou ochranou
- Únikový prúd
20 kA
- Menovité napätie
24 V/DC
- Prevedenie
zástrčkou
IP20
- Číslo výrobcu
2906002
- Rozmer.
(š x v x h) 17.7 x 45 x 52 mm
- Šírka
17.7 mm
- V
45 mm
- Hĺbka
52 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST zariadenie s prepäťovou ochranou 20 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST zariadenie s prepäťovou ochranou 20 kA 1 ks
Popis
Ochranná zástrčka PT s ochranným obvodom RF pre 4 signálne vodiče. Menovité napätie: 24 V DC
