Name: Phoenix Contact AXL SE PD16 GND 1337224 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

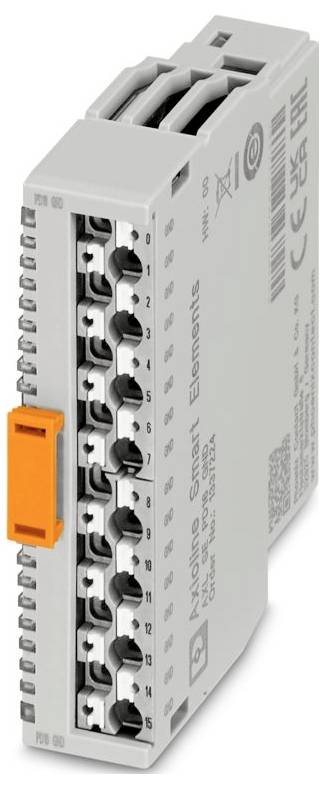

Priemyselný elektronický modul s označenými svorkami a oranžovou svorkou, používaný v inteligentných riadiacich systémoch.

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Celkom (28,99 € / kus)

28,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: Axioline Smart Elements
Dizajn: modulárny
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
Prierez vodiča AWG: 24 ... 16
Šírka: 14,9 mm
výška 62,2 mm
Hĺbka: 62 mm
Podmienky prostredia: Podmienky prostredia
Stupeň ochrany: IP20 (nie je certifikované UL)
Teplota okolia (prevádzka): -25 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Typ montáže: Zásuvná montáž (slot Smart Element)
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II (IEC 60664-1, EN 60664-1)
Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Označenie pripojenia: Periférne
Dĺžka odizolovania: 8 mm
Montážna poloha: Pozrite si systém, do ktorého inštalujete inteligentný prvok.
Prenosová rýchlosť: Pozrite si systém, v ktorom používate inteligentný prvok.
Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
Maximálna strata výkonu pri nominálnych podmienkach: 0 W
Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
Počet rozhraní: 1
Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
Technika pripojenia: Technika pripojenia
Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
Poznámka k použitiu: Len na priemyselné použitie
Spotreba prúdu: min. 0 mA (bez pripojených periférií)
Pripojenie vodiča: Pripojenie vodiča
Ochranné obvody: Ochrana proti prepätiu | Pozrite si systém, v ktorom používate inteligentný prvok; Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu
Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline Smart Elements“.
Špeciálne vlastnosti: GND
Napájacie napätie: 24 V DC (cez konektor na okraji karty)
Modul: Modul
ID kód (hex): žiadny
Kanál procesných dát: 0 bitov
Vstupný adresný priestor: 0 bajtov (všetky systémy okrem PROFIBUS); 1 bajt (PROFIBUS)
Výstupný adresný priestor: 0 bajtov
Požiadavka na údaje parametrov: 1 bajt
Požiadavka na konfiguračné údaje: 6 bajtov
Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
Rozhranie inteligentných prvkov: Rozhranie inteligentných prvkov
Potenciál: Napájanie logiky pre inteligentné prvky (USE): Potenciál: Napájanie logiky pre inteligentné prvky (USE)
Potenciál: Periférna starostlivosť (UP): Potenciál: Periférna starostlivosť (UP)
Testovacie napätie: Napájanie logiky / napájanie 24 V (periférie): 500 V AC, 50 Hz, 1 min
Skúšobné napätie: Napájanie logiky / funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
Periféria: Periféria
