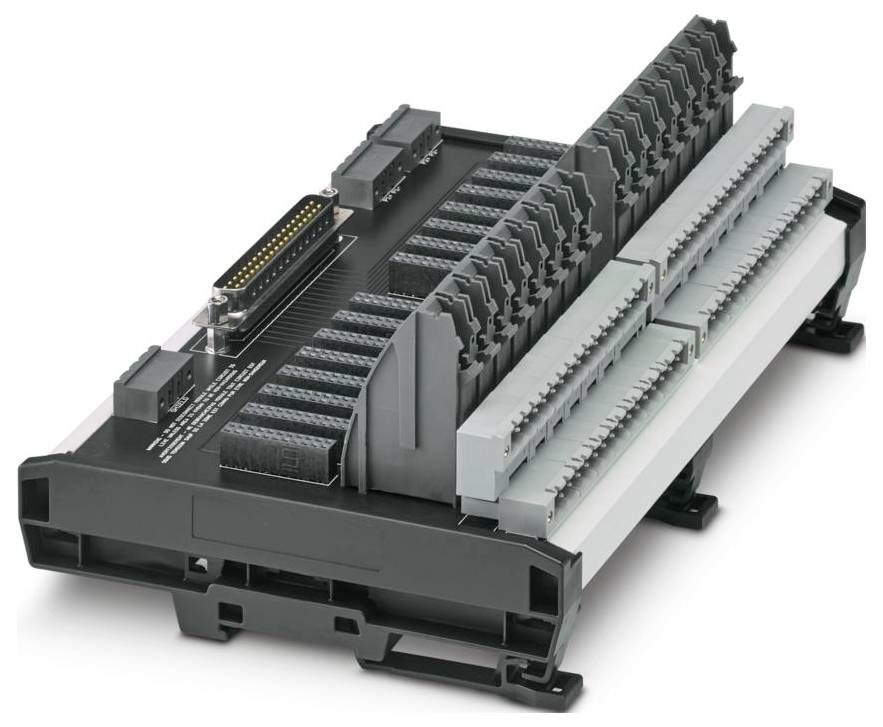

Ilustračný obrázok
Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 230 V/AC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (349,00 € / kus)
349,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: VIP I/O zoraďovanie
- Počet pólov: 37
- Typ pripojenia: D-SUB konektor
- Šírka: 199 mm
- výška 142,3 mm
- Hĺbka: 78 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Nadmorská výška:< 2000 m
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II, III
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 0% ... 95 % (bez kondenzácie)
- Montážna poloha: ľubovoľná poloha na 35 mm montážnej lište podľa EN 60715
- ATEX: ATEX
- IECEx: IECEx
- Označenie: Trieda I, Oddiel 2 Skupiny A, B, C, D T4
- Trieda I, zóna 2, AEx ec IIC T4 Gc
- Ex ec IIC T4 Gc
- Pripojenie podľa normy: IEC / EN
- Certifikát: CSA 22CA80084549X
- Rozmery článku: Rozmery článku
- UKEX: UKEX
- Indikátor stavu: nie
- Počet kanálov: 16
- Maximálne prevádzkové napätie Umax: 30 V DC (P2 a poľné svorky); 230 V AC (P2 a poľné svorky); 30 V DC (svorky P1); 30 V DC (D-SUB)
- Indikátor stavu k dispozícii: nie
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Vstupné napätie Ui: 30 V (na kanál)
- Indukčnosť lítia: 0 mH
- Kapacita Ci: 0 µF
- Maximálne bezpečnostné napätie: 253 V AC
- Vstupný prúd II: 1 A (na kanál)
- CSA, USA/Kanada: CSA, USA/Kanada
- Počet portov: 1
- Maximálna prúdová zaťažiteľnosť na vetvu: 3 A (poľný signál); 1 A (riadiace kontakty)
- Úroveň poľa: Úroveň poľa
- Úroveň kontroly: Úroveň kontroly
- Maximálny povolený prúd: 15 A (svorky P1 alebo P2)
- Maximálny povolený celkový prúd: 15 A (na modul)
- Kategória výrobku
Základný modul
- Displej
nie
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 - 30, 230 V/DC, V/AC
- Prevádzkové napätie max.
30 V/DC
230 V/AC
- Prevádzkové napätie
230 V/AC
- V
142.3 mm
- Dĺžka
78 mm
- Šírka
199 mm
IP20
- Rozmer.
(d x š x v) 78 x 199 x 142.3 mm
- Číslo výrobcu
1065476
- Typ
BASE-MSTB/D37M/16CH/EX
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Ex zóna
2
- Obsah
1 ks
- Hĺbka
78 mm
- Menovitý prúd
15 A
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 230 V/AC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 230 V/AC
Popis
16-kanálový VIP I/O rozraďovací základný prvok s 37-pinovým D-SUB konektorom pre univerzálne použitie. Zásuvné poľné a napájacie svorky sú k dispozícii ako príslušenstvo. Voliteľne dostupné s technológiou skrutkového alebo push-in pripojenia.
